描述
产品深度介绍

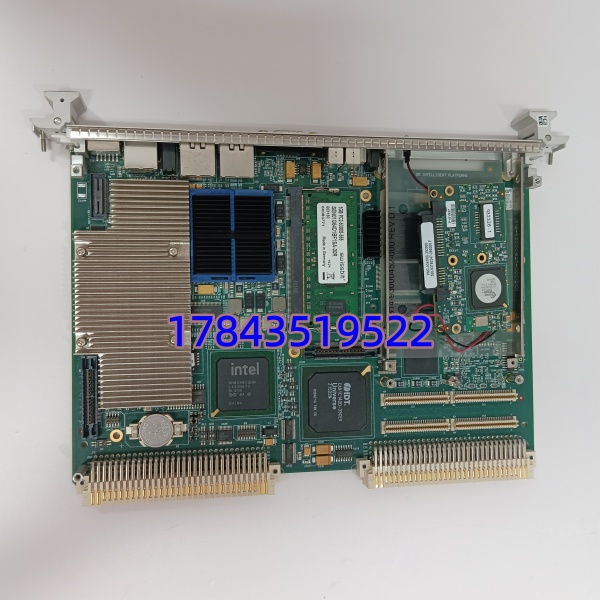

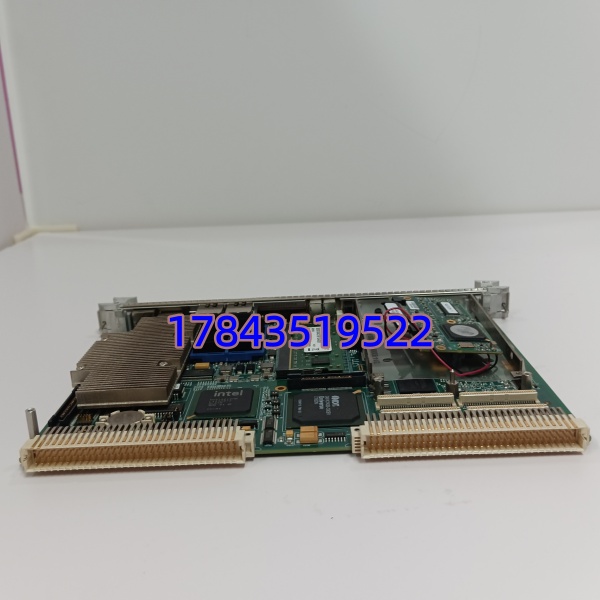

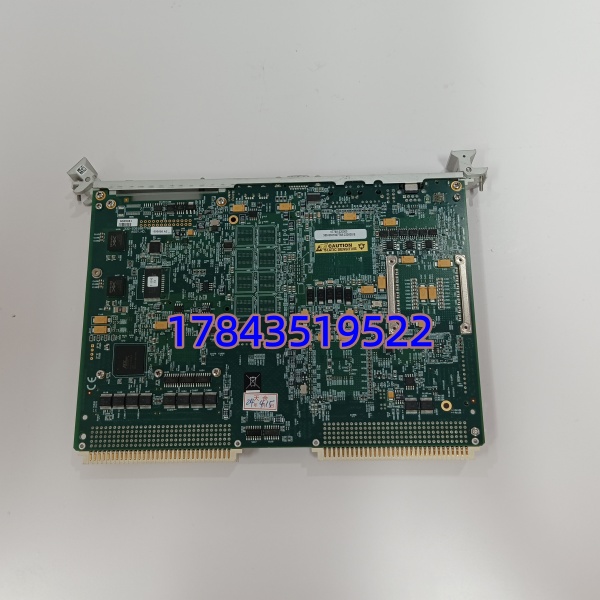

GE V7768-320000（3509301007768-320000B）是 GE Fanuc 推出的6U VME 总线高性能单板计算机，专为燃气轮机、蒸汽轮机及发电机组等关键动力设备设计，承担主控运算、闭环控制、数据采集与通信管理核心任务。搭载 Intel Core 2 Duo 2.16GHz 处理器，集成丰富 I/O 与扩展接口，兼容 VxWorks、Linux、Windows XP 等系统，适配严苛工业环境。
采用VME64X 标准总线与工业级加固设计，具备宽温运行、抗振动、高 EMI 防护能力，是 GE Mark VIe 等燃机控制系统的核心 CPU 模块，保障动力设备长期稳定运行。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | V7768-320000（3509301007768-320000B） |
| 处理器 | Intel Core 2 Duo 2.16GHz（可选 Celeron M 1.07GHz） |
| 二级缓存 | 4MB |
| 内存 | 最大 2GB DDR2 SDRAM（SODIMM） |
| 存储 | 最大 8GB CompactFlash（可启动） |
| 系统总线 | 667MHz（Core 2 Duo）/533MHz（Celeron M） |
| 网络接口 | 2× 千兆以太网（RJ45） |
| 串口 | 2×RS-232/422/485 |
| USB | 4×USB 2.0 |
| 扩展 | 1×PCI-X PMC 扩展槽、板对板 PMC 扩展接口 |
| 电源 | 12V DC，典型功耗 105W |
| 工作温度 | -20°C ~ +70°C（可选 – 40°C ~ +80°C 宽温版） |
| 尺寸 | 233.4×167×23mm（6U VME 单槽） |
| 总线标准 | VME64X |
质量检测流程
- 入库验收：核验原厂装箱单、序列号，板卡无腐蚀划痕、无维修痕迹
- 上机测试：GE VME 机箱通电，运行 24 小时，监测 CPU 温度、通信稳定性
- 电气检测：绝缘电阻＞10MΩ，12V DC 供电正常，接口信号完整性达标
- 固件验证：读取固件版本，备份系统配置与程序
- 包装出库：防静电袋密封，气泡膜 + 纸箱，贴 QC 合格标签
技术避坑指南
- 固件版本不匹配
- 风险：新模块固件与燃机系统版本不一致，导致启动失败、通信中断
- 避坑：采购前确认原固件版本；不符则联系供应商刷新至兼容版本
- 案例：现场直接替换高固件版本模块，Mark VIe 系统报 “CPU 初始化失败”，降级固件后恢复
- VME 总线地址冲突
- 风险：新模块总线地址与其他 VME 模块重复，导致系统总线瘫痪
- 避坑：更换前记录原模块地址，通过 DIP 开关复刻设置
- 警示：VME 总线对地址唯一性要求极高，切勿默认出厂设置直接上机
- 静电击穿与散热不良
- 风险：静电损坏芯片；散热片安装不当导致高温宕机
- 避坑：全程防静电操作；安装时确认散热片贴合紧密、风扇正常
- 经验：燃机间高温多尘，散热不良易引发模块过热保护停机
常见问题解答
Q1：适配哪些 GE 控制系统？
A：主要适配GE Mark VIe 燃机控制系统，作为核心 SBC 使用；也兼容其他基于 VME 总线的 GE 工业控制系统。
Q2：支持热插拔吗？
A：不支持热插拔。VME 总线架构决定必须断电更换，否则易损坏背板连接器或模块芯片，建议停机维护时操作。
Q3：和旧型号 V7767 能否直接替换？
A：硬件引脚兼容，可直接插拔；但固件与系统配置需重新适配，建议升级至匹配版本并重新下载程序，避免功能异常。
Q4：运行中频繁重启如何排查？
A：先检查 12V DC 供电是否稳定（波动＜±5%）；再清理散热片灰尘、检查风扇转速；最后排查固件版本与系统兼容性，必要时刷新固件。
Q5：质保与交期？
A：12 个月硬件质保，非人为损坏免费售后；全新原装现货，1-3 个工作日发货，提供原厂测试报告、合格证及序列号可查。
