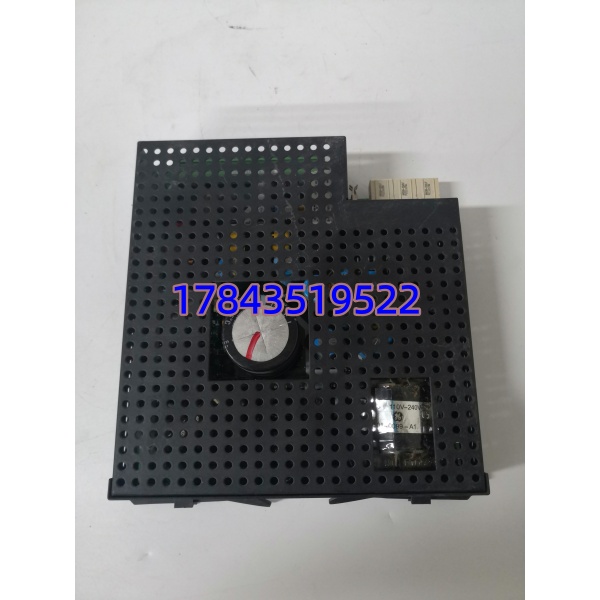

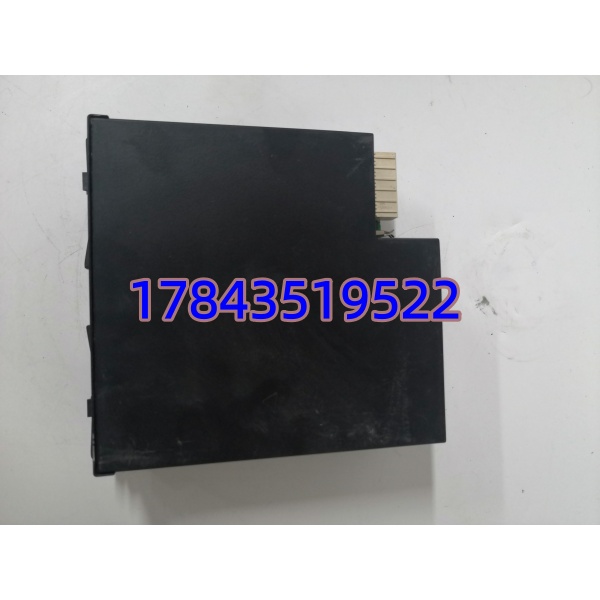

GE URRHH 多路无源继电器输出扩展单元 适配 UR9AH/B30/F60 继电保护 可整机满载测试

描述

关键技术规格

产品深度介绍

URRHH 是 GE Multilin UR 保护平台专用大功率继电器出口扩展模块，整套继电保护装置的执行输出单元，直插 UR800 系列 8 槽机架，承接保护主机运算后的跳闸、告警、分合闸指令。板卡搭载多组独立大功率电磁继电器，每一路配备常开、常闭双无源触点，无需模块内部供电即可外接断路器控制回路、光字牌、远动遥信端子；每通道集成 RC 阻容灭弧电路，分断线圈感性负载时吸收浪涌高压，避免继电器触点电弧烧蚀、延长使用寿命。通过机架高速私有总线与 UR 主控实时交互，保护发生故障时毫秒级驱动对应出口动作，可配置为主保护跳闸、后备保护跳闸、过负荷告警、装置故障报警、断路器位置控制等逻辑；单路继电器故障仅影响对应出口，其余跳闸、告警回路不受干扰，保障电网主保护可靠动作。硬件触点驱动电路、背板通讯时序、继电器负载容量仅 URRHH 版本独有，简化款 URRGH 触点通断电流更小，无法驱动大功率断路器分合闸线圈，混用易出现触点烧粘连、保护拒跳，不可直接替换。模块支持热插拔更换，更换过程不中断其他保护出口运行。

应用场景与行业案例

工程痛点

电厂、光伏、城市变电站大量 UR 系列保护装置长期投运，URRHH 继电器触点长期频繁分合闸，出现触点氧化、烧蚀粘连、保护拒跳；线路故障时断路器无法跳闸，引发越级停电、设备损坏。GE 原厂海外订货周期 3~4 个月，变电站长期存在保护拒动安全隐患，现货 URRHH 可快速恢复全套跳闸、告警出口功能。

典型应用场景

1. 火力 / 水电厂主变、厂用电保护柜主变差动、零序过流跳闸出口，驱动主变高低压侧断路器分闸，同时点亮就地故障光字牌。
2. 110kV/35kV 城市变电站馈线保护装置相间短路、单相接地故障跳闸、过负荷告警、装置故障远动遥信上传调度后台。
3. 光伏、风电新能源箱变保护柜集电线路过流、孤岛保护出口，逆变器故障告警、断路器远程分合闸控制。
4. 老旧变电站 UR 保护改造项目原有断路器二次控制线缆无需更换，仅插拔替换 URRHH 模块，缩短全站停电改造时长。

真实案例

南方某 110kV 变电站 #3 馈线 UR 保护装置 URRHH 两路跳闸继电器触点烧蚀，线路接地故障时保护拒跳，多次造成上级主变开关越级跳闸，电网运行风险极高。联系 GE 原厂订货周期 4 个月，只能缩短人工巡检频次。采购我方全新 URRHH 现货，24 小时送达保护机柜，30 分钟热插拔完成更换，逐一校验分合闸、故障告警出口，所有保护动作可靠，越级跳闸问题彻底解决。

核心卖点与差异化

• 完整型号 URRHH 大功率 5A 继电器触点，适配断路器大功率分合闸线圈，简化 URRGH 触点容量不足，长期运行易烧粘连，更换无需改动二次控制线、保护逻辑定值
• 每通道标配 RC 灭弧回路，国产通用 DO 板无灭弧设计，分断感性负载电弧严重，短期触点失效，频繁更换增加运维成本
• 多路独立隔离继电器通道，单路故障互不干扰，主保护跳闸回路不受告警通道故障影响，电网故障动作可靠性更高
• 支持不停机热插拔维护，单模块故障无需全站停电检修，大幅降低电网停电损失
• 入库完成全通道分合闸线圈满载老化仿真测试，可同步提供通电测试视频、纸质质检报告给到变电继保工程师核验
• 全新原装原厂库存，支持 GE Vernova 物料溯源，统一 12 个月质保；拆机二手件仅 3 个月质保，主变、重要馈线跳闸出口优先选用全新件
• 现货当日出库，对比原厂 3~4 个月海外订货周期，大幅缩短保护出口失效、存在拒跳风险的运行窗口
