描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 输入配置 | 3 × 相 CT, 1 × 接地 CT, 4 × 电压互感器 VT |
| CT 额定电流 | 1A / 5A 自适应 |
| VT 额定电压 | 0 ~ 600V 交流 |
| 测量精度 | 0.5 级 |
| 支持协议 | Modbus RTU, DNP3.0 |
| 工作电源 | 70 ~ 265V AC / 90 ~ 300V DC |
| 工作温度 | -40°C ~ +85°C |
| 物理尺寸 | 146.5 × 178 × 40 mm |
| 安装方式 | UR 系列标准机架 |
| 软件支持 | EnerVista 调试软件 |
| 防护特性 | 过流、过压、浪涌保护 |
产品深度介绍

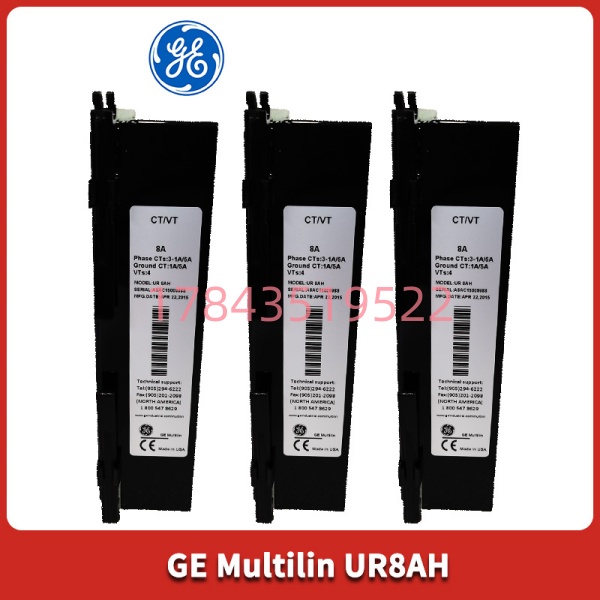

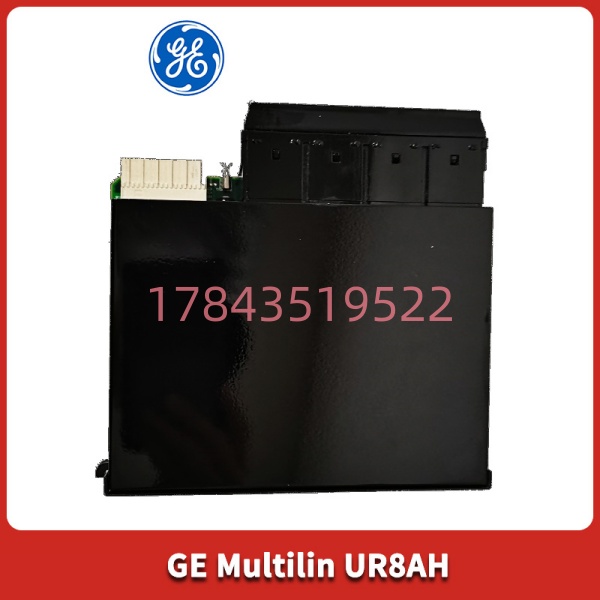

GE UR8AH 是 Multilin UR 系列继电保护系统的专用 CT/VT 信号采集模块，核心作用是将电力系统中的高电压、大电流信号，精准转换为保护装置可识别的低电平信号，是实现过流、过压、差动等保护逻辑的基础。该模块集成 3 相 CT、1 路接地 CT 和 4 路 VT，支持 1A/5A 自适应输入，0.5 级高精度测量。专为变电站、电厂等强电磁干扰环境设计，宽温、宽压、多重电气保护，确保在极端工况下为保护系统提供稳定、可靠的数据源。
应用场景与行业案例
变电站的线路保护拒动是最危险的故障之一。某 220kV 变电站曾因 UR8AH 模块异常，导致线路过流保护无法正确采集电流信号，短路时未能及时跳闸，险些引发越级跳闸、大面积停电的重大事故。这类信号采集模块的稳定性，直接关乎电网安全。典型应用场景：
- 电网变电站用于输电线路、主变的保护测控，采集三相电流、电压及零序电流，实现差动、过流、过压保护。
- 火力 / 水力发电厂监控发电机、厂用变压器的运行参数，为机组并网、励磁调节提供精准数据。
- 工业企业供电应用于大型工厂、数据中心的高压配电系统，保障内部电网故障时快速隔离，避免影响主网。
- 石油化工装置为压缩机、泵组等关键设备的马达保护控制器提供电流信号，实现过载、堵转、不平衡保护。
真实案例：某省级电网下辖变电站，多条线路的 UR 系列保护装置陆续出现 “采样异常” 告警。经排查，是运行超 10 年的 UR8AH 模块老化，测量精度漂移。原厂已停产，交期无法保障。我们提供全新原装备件，逐站更换。更换后，所有保护装置精度恢复正常，成功消除了电网重大安全隐患。
核心卖点与差异化
- 高精度采集：0.5 级测量精度，确保继电保护动作准确可靠，不误动、不拒动。
- 全信号集成：单卡集成3 相 CT+1 接地 CT+4 路 VT，简化系统配置，减少柜内布线。
- 工业级鲁棒性：-40℃~+85℃ 超宽温、强抗干扰设计，适应电厂、变电站恶劣环境。
- 停产备件保障：提供全新原装现货，解决原厂停产后的维护难题，支持长期服役。
- 无缝兼容：直接适配所有 UR 系列主控制器（如 UR6UH、UR9EH），即插即用。
- 严格质量管控：每块模块均通过EnerVista 软件全功能测试，提供1 年质保。
替换与升级建议
| 原型号 | 替代型号 | 兼容性 | 主要差异 | 改动内容 | 成本影响 |
|---|---|---|---|---|---|
| UR8AH | UR8BH | ✅ 直接替换 | 硬件优化版，通道完全兼容 | 无 | +10% |
| UR8AH | UR6CV | ⚠️ 软件兼容 | 通道数不同，需重新配置 | 重新映射 I/O 点 | +25% |
| UR8AH | UR9VH | ⚠️ 软件兼容 | 新一代采集模块，性能提升 | 需更新固件 / 配置 | +40% |
| 其他品牌采集卡 | ❌ 不兼容 | 协议、接口、背板均不同 | 无法直接替换 | – |
替换建议：
- 首选方案：，直接替换，零配置、零风险，成本最低。
- 升级方案：预算充足且追求性能 → 选 UR8BH，为官方升级版，稳定性更强。
- 不推荐：跨品牌 / 跨系列替换，无硬件兼容性，需彻底改造保护系统，成本极高。
