产品深度介绍

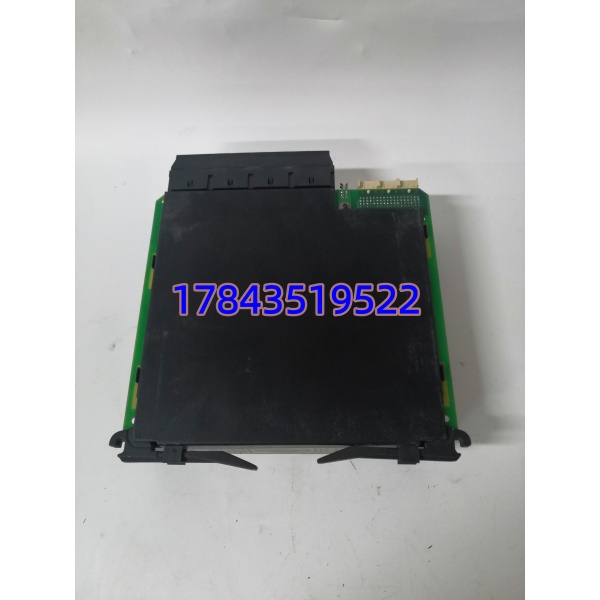

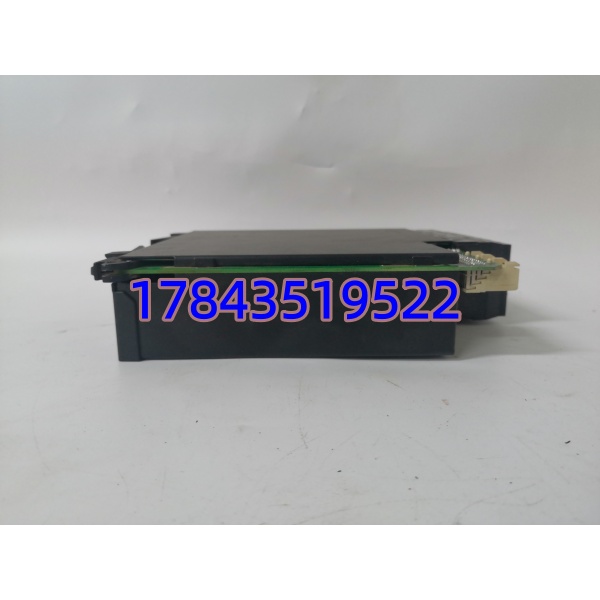

GE UR6UH 是 Multilin UR 系列微机保护专用扩展 I/O 模块，直接插接在 B30、C30、D60、G60、L90 等保护主机背板插槽，用于扩充原生主机不足的开关量采集与控制出口。模块集成 6 路独立 Form-A 常开继电器输出回路，可驱动灭磁开关、报警光字牌、旁路接触器、机组跳闸出口等 24V/125V 直流负载；4 路光电隔离数字输入通道，采集油压、限位、急停、保护动作反馈开关信号，每路带断线识别诊断。采用即插即用背板总线设计，硬件支持单主机不停机更换模块；内置继电器过流、线圈短路瞬时保护，出口回路故障不会损坏保护主机。整机 6U 半宽紧凑结构，适配电厂、变电站保护柜高温、粉尘、强电磁干扰工况，依托 EnerVista 软件完成通道逻辑组态、故障录波上传，是存量 UR 保护装置扩容、老化 I/O 替换通用备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 完整物料型号 | UR6UH |
| 适配保护主机 | B30、C30、D60、G60、L90、T60 全系列 UR 通用继电器 |
| 数字输出通道 | 6 路 Form-A 常开无源继电器输出，适配 24~125V DC 线圈负载 |
| 数字输入通道 | 4 路光电隔离 DI，兼容 24V DC 有源 / 无源开关信号 |
| 背板总线 | UR 系列专用并行保护背板高速通讯总线 |
| 硬件保护 | 每路输出独立过流、短路瞬时切断保护 |
| 诊断功能 | DI 断线、DO 回路故障、继电器触点粘连自动上报告警 |
| 维护特性 | 单主机无冗余工况下可带电插拔更换 |
| 安装规格 | 标准 6U 半宽插槽，卡扣式固定于 UR 保护主机机架 |
| 整机尺寸 | 101.6mm × 216mm（6U × 1/2 机架），净重 0.45kg |
| 供电规格 | 由保护主机背板统一 24V DC 馈电 |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20，仅控制柜内部安装 |
| 适用场景 | 发电机组保护、线路保护、母线差动、厂用电开关柜联锁扩展 |
应用场景与行业案例
该扩展模块承载机组跳闸、报警、辅助设备全部扩充开关点位，模块损坏后对应工段联锁、出口失效，保护逻辑不完整，电网调度不允许机组长期带病运行。
典型应用场景：
- 火力发电厂 – 汽机 / 发电机 G60、L90 保护柜扩展灭磁开关跳闸、轴承油压低报警、主汽门限位、冷却风机启停联锁点位。
- 变电站线路保护 – D60 线路差动保护装置扩充故障录波触发、断路器分合反馈、过流告警光字牌输出通道。
- 水电厂机组保护 – B30 厂用电保护主机采集刀闸位置、接地刀反馈、机组急停开关，输出故障报警、旁路开关控制信号。
- 自备热电电站 – 小型机组 C30 综合保护整套机组辅助开关量集中扩充，简化保护柜外部中间继电器布线。
真实案例：北方某 300MW 汽轮机组 G60 保护柜 UR6UH 输出通道老化，机组低油压报警、冷却风机联锁点位全部丢失，系统持续报保护降级告警。原厂海外调货周期 8 周，长期缺失辅助联锁存在机组过热跳闸风险。采购我方全新原装现货，整机不停机插拔更换 I/O 模块，EnerVista 核对通道组态后，所有开关采集、报警出口全部恢复正常，后续电厂采购三块同款作为全站保护备件储备
