描述
产品深度介绍

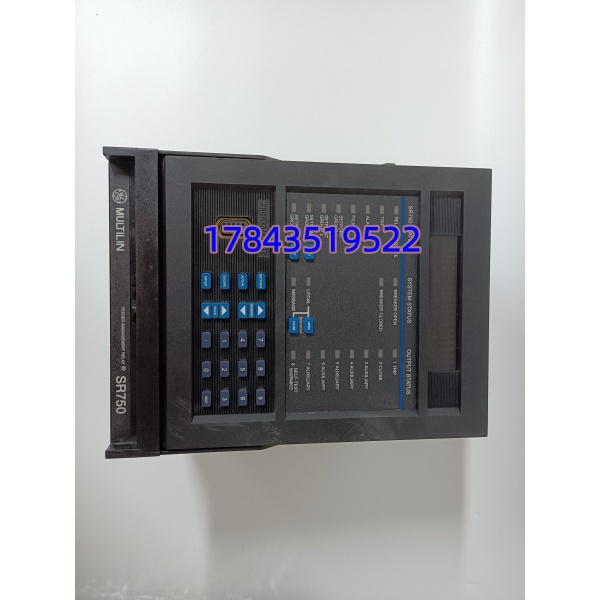

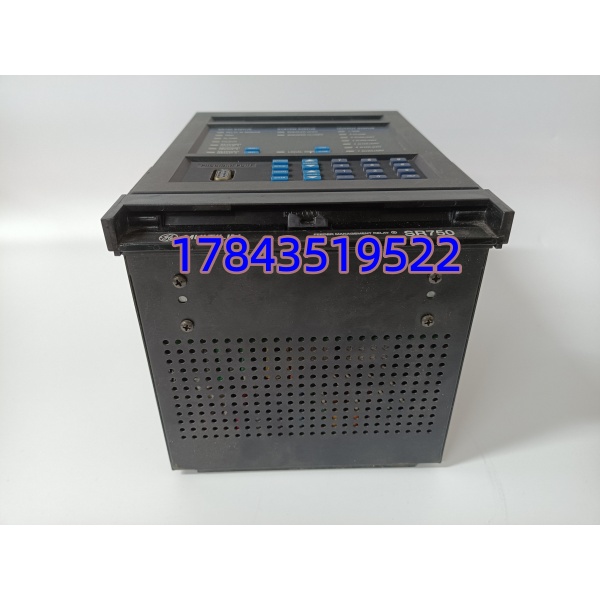

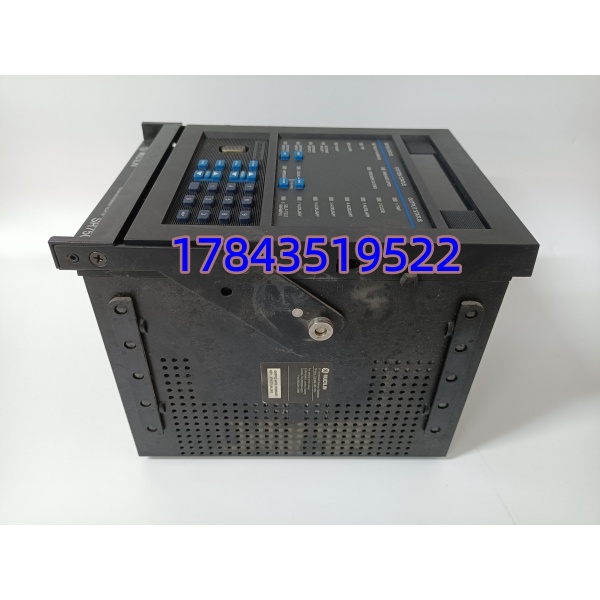

SR750-P1-G1-S1-HI-A20-G 是 GE Multilin 推出的高性能三相电机专用综合保护装置，适配 6kV/10kV 中压大功率风机、水泵、压缩机电机，同时可兼作厂用电馈线保护使用。型号分段定义硬件配置：P1 代表 1A 二次相电流输入，G1 标准接地故障采样，S1 增设高灵敏接地通道适配电缆屏蔽层漏电检测；HI 为通用宽幅控制电源，无需区分交流直流；A20 搭载 8 路可编程 4-20mA 模拟量输出，可把电流、电压、功率、温度远传至 DCS 系统。装置集成全套电机专用保护算法，包含堵转、长启动、热过载、电流不平衡、相序错误、接地故障、断路器失灵保护；自带液晶面板就地查看电量、故障事件、录波曲线，前面板 RS232 本地调试，后置 RS485 支持 Modbus、DNP3 电力标准协议对接 SCADA。整机采用宽温工业硬件，PCB 喷涂防潮敷形涂层，适配电厂、化工粉尘、温变剧烈工况。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整料号 | SR750-P1-G1-S1-HI-A20-G（固定柜体前盖 G 款） |
| 电流采样规格 | P1：1A 相 CT；G1：1A 标准接地 CT；S1：1A 灵敏接地 CT |
| 控制电源 HI | 70~265 VAC / 90~300 VDC 48~62Hz 交直流通用 |
| 模拟输出 A20 | 8 路独立可编程 4~20mA/0~20mA，映射电量、温度、告警 |
| 开关量输入 | 8 路光电隔离 DI，采集断路器位置、就地远方信号 |
| 继电器输出 | 8 路可编程 A/C 型触点，跳闸、报警、逻辑控制出口 |
| 电压采样 | 三相 30~300V PT 电压输入，监测母线欠压过压、PT 断线 |
| 内置保护逻辑 | 热过载、堵转、长启动、负序不平衡、灵敏接地、断路器失灵 |
| 通讯接口 | 前置 RS232 调试口；后置 RS485/422，支持 Modbus RTU、DNP3 |
| 事件记录 | 最多存储 1000 条故障事件，带精确时标故障录波 |
| 整机功耗 | 额定 25VA，最大 35VA |
| 工作温区 | -20 ℃ ~ +70 ℃，存储 – 40 ℃ ~ +85 ℃ |
| 安装方式 | G 款固定式面板嵌入安装，非抽拉式结构 |
| 防护涂层 | 整机 PCB 防潮防腐敷形涂层，工业恶劣环境适用 |
备件采购避坑指南
1. 型号分段配置错配停机风险采购忽略 P1/G1/S1/HI/A20/G 分段后缀，误采购 5A 相电流、无模拟输出低配版本，上机后 CT 采样失效、DCS 无电机数据，整套电机保护失效，高压电机失去故障跳闸能力。避坑要点：下单同步提供现场 CT 二次电流、控制电源类型、是否需要 4-20mA 远传、柜体安装方式，我方完整核对分段型号匹配性，省去到货后无法配套、往返换货时间。真实案例：某化工水厂大修误采购 P5 5A 版本替换 P1 1A 机型，电机过载保护定值全部失效，运行 3 天发生电机过热烧毁故障。
2. CT 二次回路开路低级失误更换装置拆线时未先短接 CT 端子，直接拆除线缆产生上千伏开路高压，击穿装置内部采样芯片，同时威胁现场人员人身安全。拆装 CT 接线必须执行 “先短接、后拆线” 规范，完工后拆除短接片。
3. 4-20mA 模拟输出极性接线误区半数 DCS 无数据故障源于未拍照记录模拟通道正负极，极性颠倒后信号锁定 0mA 或 20mA 满值，无法读取电机负荷、温度数值，更换前逐通道高清拍照端子极性。
4. 控制电源双路并联供电隐患现场人员同时接入交流、直流两路控制电源至 HI 宽压端子，装置内部电源回路发生环流烧毁，整机保护功能瘫痪，只能单一种电源单独接入。
5. ESD 静电击穿采样芯片隐患干燥秋冬环境未佩戴防静电手环直接触碰后端端子 PCB，极易击穿电流采样、4-20mA 输出芯片，外观无破损痕迹，但上电后测量通道全部失真，电机保护误动或拒动。仓库全程防静电作业，客户现场拆装必须配套防静电手环与防静电垫。真实案例：检修人员徒手拆装 SR750 装置，上电后三路模拟输出永久失效，电机负荷数据全部丢失，全厂 DCS 监控异常。
