GE SR469-P5-HI-A20-E-H | 中高压电机综合保护继电器

描述

关键技术规格

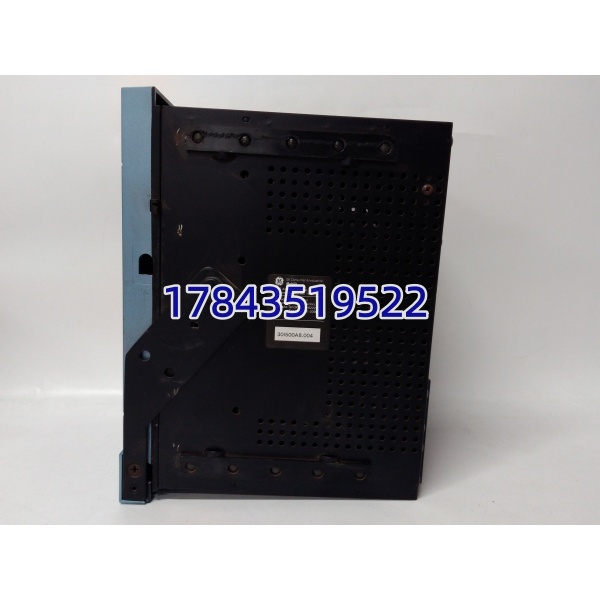

GE SR469-P5-HI-A20-E-H

产品深度介绍

GE SR469-P5-HI-A20-E-H 是 Multilin 469 系列的高端微机型电机管理继电器，专为保护、控制和监控大中型中高压三相异步及同步电机设计。它集成了全面的保护算法、高精度测量、温度监测（RTD）及强大的通讯功能于一体。产品核心优势在于其增强型人机界面与恶劣环境适应性。标配的三防涂层使其能在高湿、高腐蚀环境下稳定运行，而抽出式结构则极大简化了现场维护与替换流程，有效减少关键设备的停机时间。

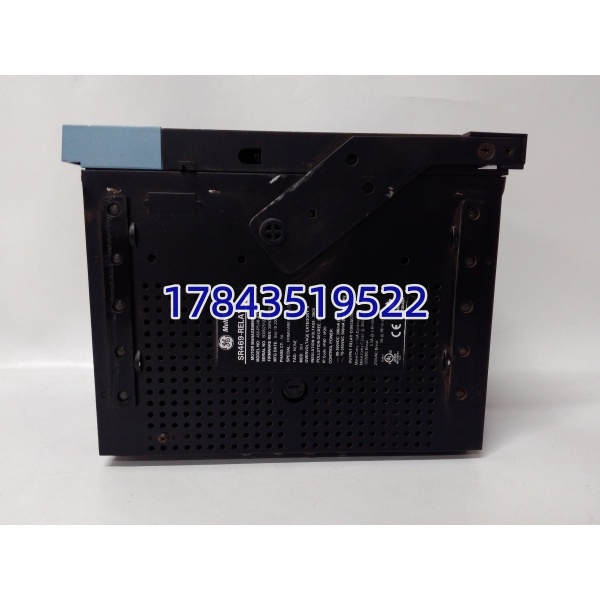

GE SR469-P5-HI-A20-E-H

应用场景与行业案例

工程痛点

在石化、电力、冶金等流程工业中，大型电机是生产线的心脏。传统继电保护方案功能单一，无法提供完整的热过载、堵转、断相、转子断条等全方位保护。一旦电机因隐性故障烧毁，不仅维修成本高昂，更会导致整条生产线停产，造成巨大经济损失。SR469 系列正是为解决此类核心设备的高可靠保护需求而设计。

典型应用场景

1. 石油化工行业 – 主泵 / 压缩机控制保护原油输送泵、气体压缩机等关键设备。通过 RTD 实时监测绕组温度，结合先进热模型，在电机过热前预警，避免非计划停车。
2. 火力发电厂 – 辅机系统用于引风机、送风机、给水泵等大功率辅机。提供过流、欠压、逆功率等完整保护，保障发电机组稳定运行。
3. 冶金矿山 – 重型传动设备适配轧钢机、球磨机等高冲击负载。特有转矩保护与失速检测功能，应对复杂多变的负载工况。
4. 水处理 / 市政 – 长周期运行电机应用于污水厂曝气池、城市供水泵站。支持远程通讯监控，满足无人值守、少人维护的管理需求。

真实案例

某大型煤化工企业的一台 3kV 空气压缩机，因夏季环境温度高，电机绕组温升接近报警值。原保护装置仅提供简单过流保护，无法精准反映热积累。一次压缩机入口过滤器堵塞，导致电机负载剧增、温度飙升。值班人员通过 DCS 发现 SR469 上传的温度与电流数据异常，装置提前发出预报警。运维团队紧急切换至备用机，在线清理过滤器，成功避免了主电机因过热烧毁。事后分析，正是 SR469 的高精度热模型与 RTD 测温功能，为企业挽回了超百万的直接损失和停产损失。

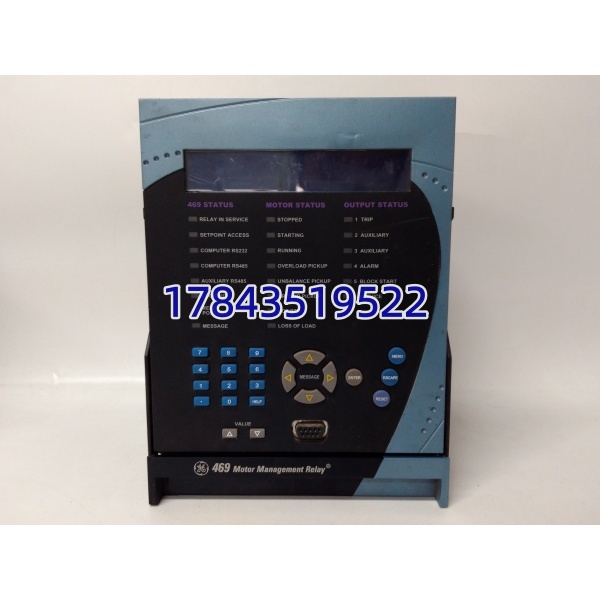

GE SR469-P5-HI-A20-E-H

入库质检与上机测试流程

1. 入库验收检测严格核对 GE 原厂序列号与型号 SR469-P5-HI-A20-E-H；查验产品外观无磕碰，三防涂层完好均匀；检查抽出式机架插拔顺畅，无卡滞。
2. 外观与结构检查检查增强型 LCD 屏幕无划痕、背光均匀；所有端子、接线柱无氧化、无松动；确认配件（安装螺丝、说明书）齐全。
3. 电气性能测试接入标准 5A CT 信号，校验各相电流测量精度；模拟电机过载、断相、堵转等故障，验证保护动作逻辑与时间准确性；测试 4 路 4~20mA 模拟量输出线性度。
4. 通信与功能测试通过 RS-485 接口连接电脑，使用 EnerVista 软件读取、写入配置参数，验证通讯稳定；测试所有继电器输出触点通断正常。
5. 环境适配测试针对H型（三防涂层），进行高湿环境模拟测试，确保绝缘性能达标。

备件替换避坑指南

1. ❗ 务必核对完整型号后缀P5、HI、A20、E、H 每个后缀都代表关键配置。P5=5A CT，HI = 宽温电源，E = 增强面板，H = 三防涂层。错购无 “H” 型号在化工、潮湿环境极易损坏。
2. ❗ 替换前务必备份配置更换前必须通过 EnerVista 软件导出原装置配置文件。新装置上电后直接导入配置，可避免因参数设置错误导致保护误动或拒动。
3. ❗ 注意 CT 变比与接线本型号为5A额定输入。现场 CT 若为 1A，需在软件内修改设置，否则测量与保护将完全失效。二次回路严禁开路，接线必须牢固。
4. ❗ RTD 测温线严格规范温度输入为高精度信号，必须使用屏蔽双绞线，且屏蔽层单端接地。切勿与动力电缆并行敷设，否则会引入干扰导致温度读数漂移。
5. ❗ 抽出式机构操作规范维护时必须先断开控制电源，再使用专用手柄将装置抽出。严禁带电插拔，以防电弧短路损坏昂贵的内部主板。
