描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | SR469-P5-HI-A20-E-H |
| 控制电源 | 70–265 VAC / 90–300 VDC，48–62 Hz |
| 相电流输入 | 5A CT 二次侧（可设 1A） |
| 保护功能 | 热过载、堵转、电流不平衡、过 / 欠压、接地故障 |
| 模拟输出 | 1 路 4–20mA，精度 ±1% FS |
| 数字输入 | 8 路光隔输入（24–250 VAC/DC） |
| 继电器输出 | 6 路 Form-C（2A/250VAC） |
| 通信 | 双 RS-485（Modbus RTU）、以太网（Modbus TCP） |
| RTD 输入 | 支持 Pt100、Cu10、Ni100/120 |
| 工作温度 | -40°C ~ +60°C（涂层版 – 70°C） |
| 防护等级 | IP20（带外壳 IP54） |
| 尺寸 / 重量 | 200×150×80 mm / 约 2.2 kg |
| 特征后缀 | E=Modbus；H = 防腐蚀涂层 |
产品深度介绍

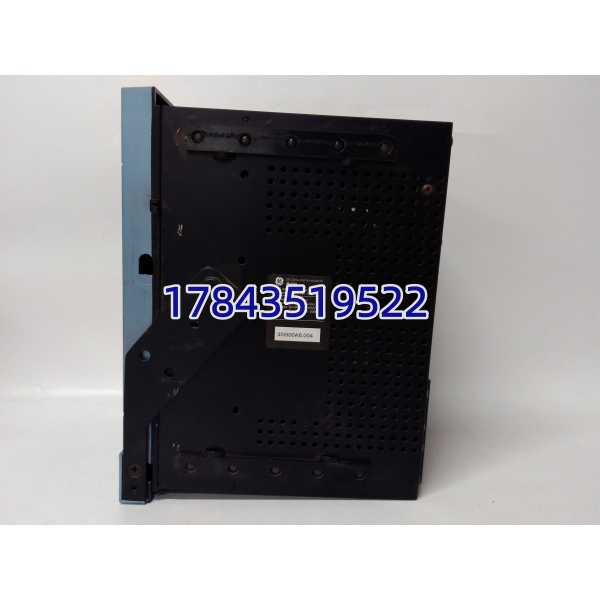

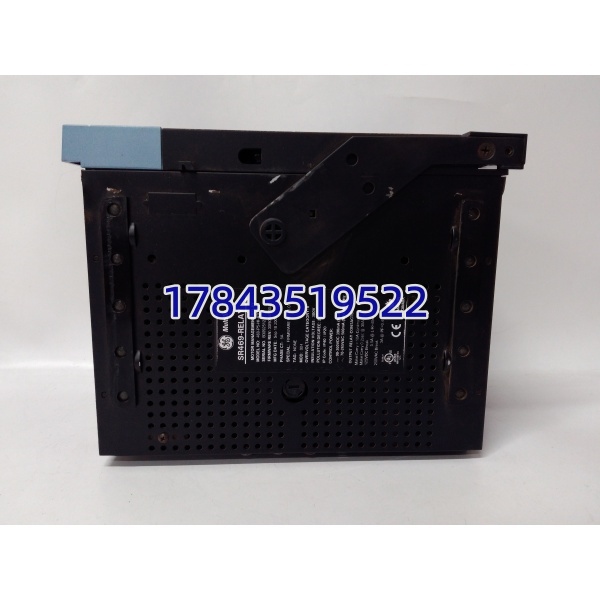

GE SR469-P5-HI-A20-E-H 是 GE Multilin 469 系列微处理器型电机管理继电器，专为中高压、大中马力交流电机设计，集成保护、测量、控制、通信与故障录波功能于一体。型号中 “E” 代表支持 Modbus 通信，“H” 代表三防涂层，适配腐蚀性、高湿、多尘恶劣工况。

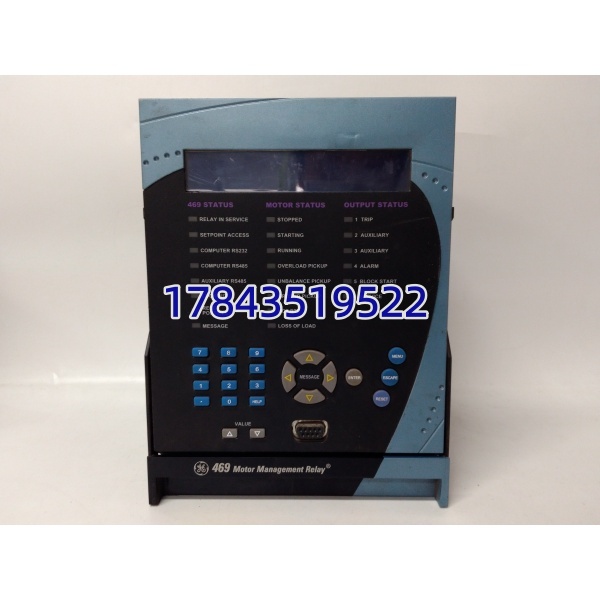

该继电器可实时监测三相电流、电压、频率、功率及绕组温度（RTD），提供热过载、堵转、不平衡、接地故障等全面保护；自带 LCD 显示与按键，可本地整定参数、查看事件记录与波形；支持 Modbus RTU/TCP 与上位机、DCS 对接，实现远程监控与资产管理，是工业电机保护升级与备件替换的主流型号。
应用场景与行业案例
工程痛点
中大型电机（≥100kW）一旦故障，常导致生产线非计划停机，损失巨大。老旧电机保护方案（如热继电器）精度低、无通信、故障难定位；而恶劣环境（化工、海边、煤矿）易加速继电器老化，造成保护失效。
典型应用场景
- 石油化工 – 大型泵与压缩机用于炼化厂、天然气处理厂的进料泵、循环压缩机电机保护，耐受硫化氢、高湿腐蚀环境，避免电机烧毁引发装置停车。
- 电力行业 – 电厂辅机电机适配火电 / 燃机电厂引风机、送风机、磨煤机、给水泵电机，实现过载、堵转、接地故障快速保护，保障锅炉与汽机系统稳定。
- 冶金行业 – 高炉与轧钢电机用于高炉鼓风机、除尘风机、轧钢主电机，抗粉尘、高温、振动，精准监测绕组温度，避免热老化损坏。
- 水处理 – 大型水泵与曝气设备污水处理厂进水泵、回流泵、曝气机电机保护，支持远程数据上传，适配高湿、腐蚀性气体环境。
真实案例
某炼化厂循环压缩机电机保护升级去年 6 月，华南某石化公司芳烃装置一台 6kV、1250kW 循环压缩机频繁跳闸，原热继电器保护精度差、无故障记录，每次跳闸需 2–3 小时排查，影响产能。
升级采用GE SR469-P5-HI-A20-E-H，利用其RTD 温度监测 + 电流不平衡保护 + 故障录波功能，准确捕捉到电机绕组温差过大与转子断条隐患，提前安排检修，避免突发性烧毁。
继电器带三防涂层，适配现场硫化氢腐蚀环境，稳定运行至今；通过 Modbus 与 DCS 对接，实现电流、温度、故障事件实时上传，维护效率提升 60%，年减少非计划停机损失超 200 万元。
质量检测流程
- 入库验收：核验原厂序列号、涂层完好度、无腐蚀划痕；核对装箱单、合格证、说明书。
- 上电功能测试：接入 GE 测试平台，检查 LCD 显示、按键操作、LED 状态；测试保护定值整定、动作准确性。
- 通信与 I/O 测试：验证 RS-485 / 以太网 Modbus 通信；测试 8 路 DI、6 路 DO、4–20mA 模拟输出精度。
- RTD 与保护测试：接入 Pt100/Cu10 电阻信号，校验温度测量精度；模拟过载、堵转、接地故障，检查动作值与时间。
- 老化与包装：连续通电 24 小时监测温升与稳定性；防静电袋密封，气泡膜加固，贴 QC 合格标签。
技术避坑指南
- CT 二次侧接线错误
- 风险：5A CT 接成 1A，或相序接反，导致保护误动 / 拒动、测量不准。
- 避坑：核对铭牌 CT 变比；接线前拍照记录旧柜相序；用钳表测二次电流确认平衡。
- RTD 接线与参数不匹配
- 风险：Pt100 设成 Cu10，或三线制接成两线制，温度偏差大、保护误动。
- 避坑：确认电机 RTD 类型与数量；严格按说明书接线；在继电器内正确设置 RTD 型号。
- 通信地址与波特率冲突
- 风险：多节点组网时地址重复、波特率不一致，导致通信中断、数据丢包。
- 避坑：规划地址表，避免重复；统一波特率（默认 9600）；终端电阻仅在总线两端接入。
- 环境腐蚀与防潮不足
- 风险：化工 / 海边环境无涂层，1–2 年端子锈蚀、电路板腐蚀，保护失效。
- 避坑：恶劣环境必须选 “H” 涂层版；安装在密封控制柜内；定期检查端子与涂层状态。
