产品深度介绍

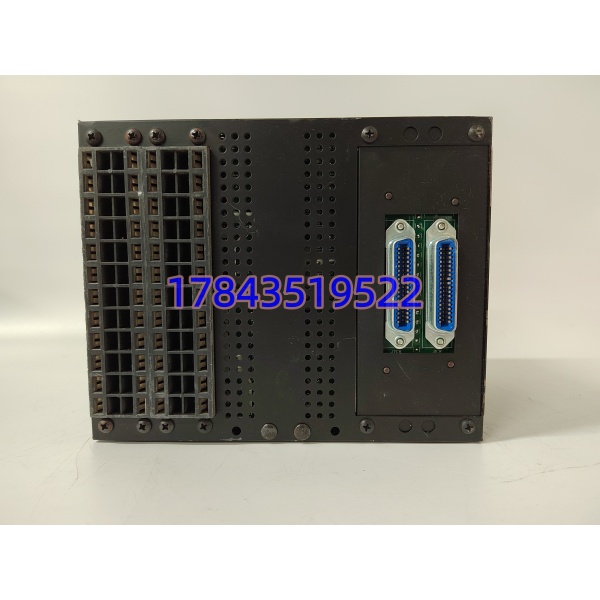

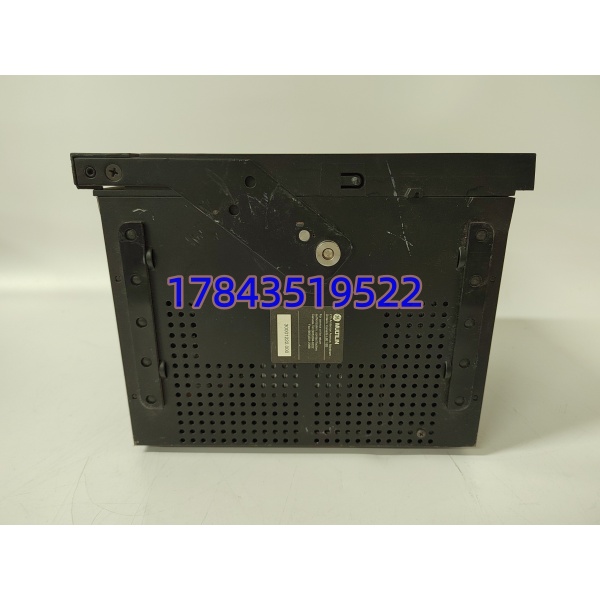

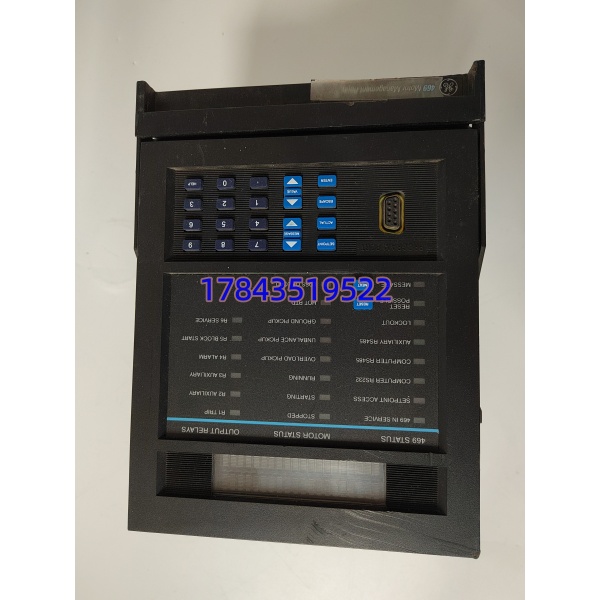

SR469-P5-HI-A20 是 GE Multilin 推出的旗舰级中压电机专用综合保护装置，整机采用抽屉式插拔结构，适配工矿高压电机开关柜成套改造项目。该型号为 SR469 系列高配版本，搭载完整定子差动保护回路，专门针对大功率关键电机设计，区别于无差动功能的 P1~P4 低配型号。
设备内置高精度真有效值测量回路，可连续采集电流、电压、功率、绕组轴承温度数据，配套 4 路隔离模拟量输出，可直连中控记录仪或 DCS 系统。自带故障录波、事件顺序记录、电机启停曲线存储功能，搭配 EnerVista 专用组态软件完成参数整定、固件本地升级。整机隔离电路完善，能抵御变频器、大功率电机启停带来的电磁干扰，广泛应用于炼化、火电、冶金关键动力设备。原厂已停止生产，存量机组备件替换只能依靠全新剩余库存或检测合格拆机件。
应用场景与行业案例
现场工程痛点石化、电厂、钢厂大量投产超 10 年的大功率中压电机均配套 SR469 系列保护器，长期运行后易出现通道测温失效、通讯中断、保护误跳闸、面板黑屏等故障。该型号 2020 年全面停产，原厂无再生产计划，海外调货周期普遍 60 天以上；关键压缩机、锅炉引风机电机失去完整保护，一旦发生短路、堵转极易烧毁定子绕组，单次维修与停机损失可达数十万。
典型应用场景
- 火力发电 – 锅炉辅机高压电机引风机、送风机、一次风机、循环水泵电机全套保护，差动 + 热过载双重防护，跳闸信号联动锅炉安全系统。
- 石油化工 – 加氢 / 重整离心压缩机大功率工艺压缩机定子差动保护，实时采集轴瓦温度，故障录波用于事后事故溯源。
- 冶金行业 – 高炉鼓风机、轧钢主电机厂区强电磁、粉尘环境稳定运行，断相、堵转保护规避电机扫膛损坏。
- 水务水利 – 大型泵站高压水泵机组长距离输水增压泵接地故障、过载监测，4-20mA 信号上传厂区 SCADA 远程监控。
- 煤化工 – 空分装置空压机连续 24 小时不间断运行，RTD 绕组超温提前预警，避免装置非计划停车。
真实项目案例去年四季度，山东某煤化工空分装置一台高压空压机配套 SR469-P5-HI-A20 保护器通讯完全中断，中控无法读取电机温度与电流，差动保护功能失效。联系 GE 代理商反馈型号停产，调货周期 2 个月。我方仓库备全新原装 SR469-P5-HI-A20，出库完成全套通电校验、差动回路模拟、4 路模拟输出全量程测试并出具纸质检测报告。货物 48 小时送达现场，维护人员更换前完整导出旧设备定值、拍照记录接线端子，新装置导入原有整定参数后推入抽屉机架，上电通讯秒级恢复，差动、测温、模拟输出全部正常，空压机恢复完整保护投运，规避装置长期无保护运行的安全风险
技术避坑指南
1. 型号后缀混淆导致功能缺失问题：SR469 后缀编码对应硬件功能不可通用，HI 为宽幅电源、LO 为窄电压；A20 代表 4 路 4-20mA 输出，无 A20 后缀机型无模拟量通道，直接替换会造成 DCS 无测温 / 电流信号。避坑：采购前完整核对旧设备铭牌全部后缀编码，不可只看 -P5；电源区间不符会出现上电黑屏、频繁重启。现场实例：某电厂误采购 -P5-LO 机型，现场 220V 宽幅供电上电后设备反复启停，停机更换匹配 HI 型号耗时半天。
2. 固件版本不兼容定值无法导入问题： 分多批次迭代固件，新旧固件定值存储格式存在差异，高版本固件无法被老旧 EnerVista 软件识别，保护参数无法上传下载。避坑：拆机前用软件读取旧设备固件版本，采购时确认供货设备固件区间；版本跨度较大可提前现场固件降级适配。
3. 差动 CT 极性接反保护拒动 / 误动问题：大功率电机差动回路两侧 CT 极性接反，正常运行产生差流导致频繁误跳闸；故障时无差流，差动保护完全失效。避坑：更换前记录原有 CT 进线相序与极性标识，新设备投运前单独做空载差动试验，确认无不平衡差流后再投入运行。
4. 数字输入误接高压烧毁回路问题：本机 DI 通道仅支持干接点，直接接入 AC220V 电压会击穿光耦隔离芯片，输入通道永久失效。避坑：所有外部启停、告警信号仅使用无源干接点接入，严禁直接串入交流电压回路。
5. ESD 静电损坏主板通讯与测温通道问题：干燥秋冬无防静电措施插拔抽屉机身，静电击穿主板采集芯片，出现测温跳变、Modbus 通讯中断。避坑：拆装全程佩戴防静电手环，工作台铺设防静电垫；抽出抽屉仅握持塑料外壳，禁止直接触碰主板端子与电路板。曾有维护人员徒手插拔设备，3 路 RTD 测温通道直接烧毁报废。
6. 忽视原厂停产替代方案风险问题：直接更换第三方通用保护器，开关柜开孔、二次回路全部改动，整套保护逻辑需重新整定，工期长、成本高。避坑：存量机组优先选用同型号原装库存直替，无需改动柜体与二次接线；长期规划升级可选用 GE 859/869 系列作为换代机型GE Vernova。
