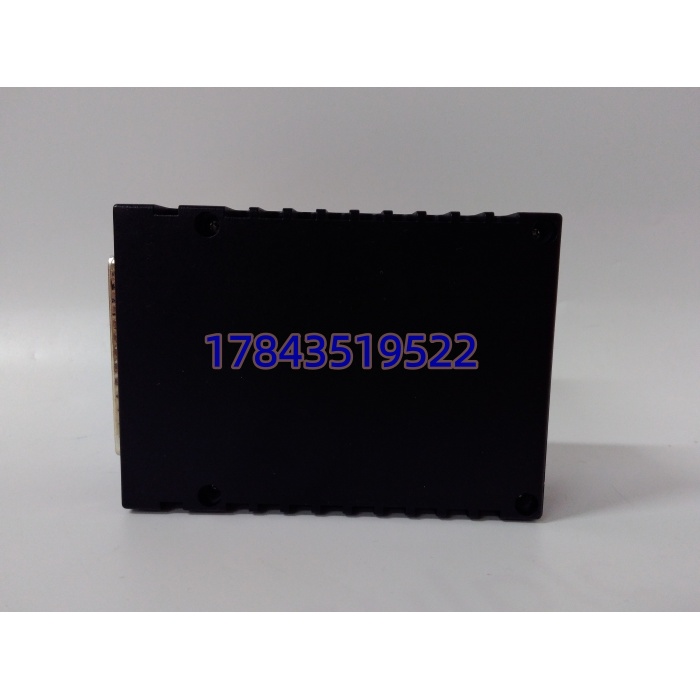

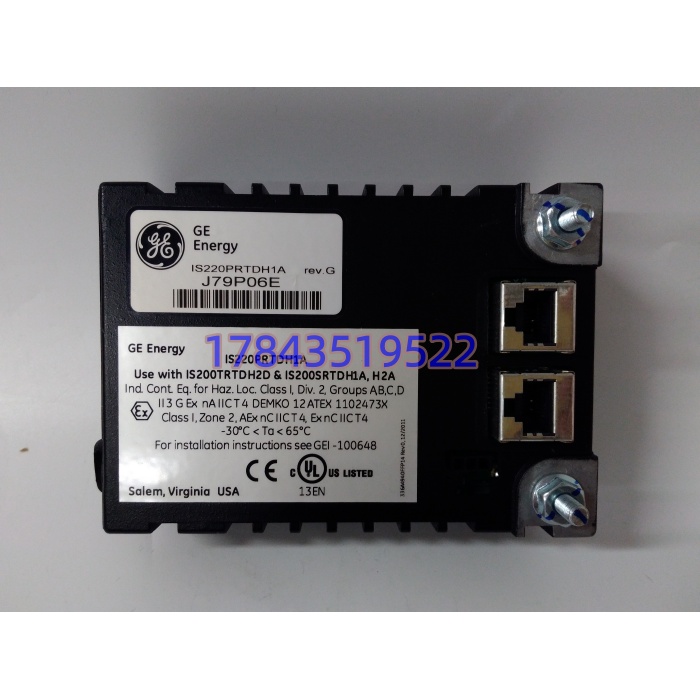

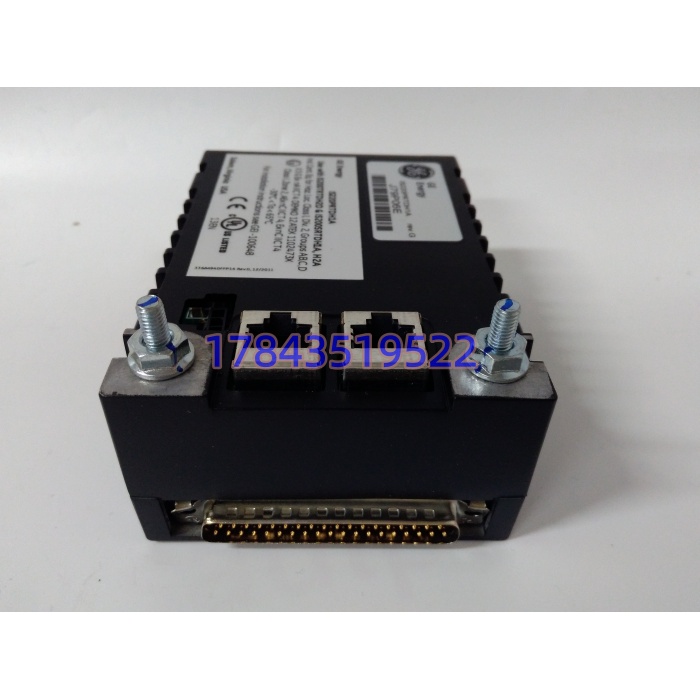

GE Speedtronic Mark VIe | 轴承温度 RTD 采集 I/O 包
GE Speedtronic Mark VIe | 轴承温度 RTD 采集 I/O 包 - 图片 2
GE Speedtronic Mark VIe | 轴承温度 RTD 采集 I/O 包 - 图片 3
GE Speedtronic Mark VIe | 轴承温度 RTD 采集 I/O 包 - 图片 4

GE Speedtronic Mark VIe | 轴承温度 RTD 采集 I/O 包

原价为：¥7,656.00。当前价格为：¥5,676.00。

  • 号：IS220PRTDH1A，组件编号 363A4940CSP6
  • 品牌：GE General Electric
  • 系列：Speedtronic Mark VIe / Mark VIeS 透平控制系统
  • 核心功能：PRTD 热电阻 I/O Pack，采集 Pt100、Cu100 等 RTD 信号，完成轴承、缸体、排气温度高精度测量，通过 IONet 以太网和控制器交互，支持单工、双冗余、TMR 三模冗余架构。
  • 产品类型：RTD 温度输入 I/O Pack 整机模块
  • 关键规格：8 路 RTD 通道、支持 2/3/4 线制热电阻、14 位 ADC、双 RJ45 IONet 网口、37Pin 现场端子接口、支持热插拔，需配套 TRTD 系列端子板使用。
我要购买
分类：

描述

产品详情

・型号：IS220PRTDH1A 组件编号 363A4940CSP6・品牌：GE・系列：Speedtronic Mark VIe

规格参数

  • 全称：PRTD Pack‑Resistance Temperature Detector Input
  • 通道数量：8 路独立 RTD 输入通道
  • 支持传感器：Pt100、Pt1000、Cu100、Ni100 热电阻；支持二线、三线、四线接线方式
  • ADC 分辨率：14 位，引线最大允许电阻 15Ω
  • 通讯接口：双 RJ45 IONet 百兆以太网，实现 I/O 包与控制器高速交互
  • 现场接口：37Pin D‑Sub，对接外部 TRTD 系列端子板
  • 冗余模式：支持单工、双冗余 Dual、TMR 三模冗余组态，由 ToolboxST 软件配置
  • 面板指示灯：PRI、ATTN、两组 IONET 链路状态 LED，方便现场快速定位故障
  • 工作温度：‑30℃ ~ +65℃，机柜内无凝露环境
  • 防护：PCB 带三防涂层，适配电厂、炼化高污染机柜
  • 配套端子板：适配 IS200TRTDH1D、IS200TRTDH2D，不兼容 DRTD 系列 DIN 导轨端子板
  • 软件组态：ToolboxST，可设置传感器类型、故障报警、开路短路诊断。

产品介绍

（随机切入策略：E 维护者视角）现场维护 Mark VIe 经常遇到：轴承温度跳变，跑现场测量 RTD 元件本身完好，很多人直接查接线，实际是 IS220PRTDH1A 模块内部激励回路老化。IS220PRTDH1A（363A4940CSP6）是燃机汽机温度保护核心 I/O 模块，机组轴承温度、润滑油温、排气段温度全部依靠该模块采集，温度超限直接触发机组保护跳闸。严格来说，IS220PRTDH1A 不能直接和普通 AI 模拟量 I/O 包互换；不同硬件版本（Rev G / Rev H）固件存在差异，高版本硬件下放到老控制器固件环境会出现组态下载报错。GE 对老款 Mark VIe I/O Pack 逐步缩减产能，大量联合循环电厂暂无整机改造预算，依靠存量备件维持温度保护回路。采购务必核对完整型号与组件编号，只简写 IS220PRTDH1A 有概率拿到版本不匹配货源。



应用场景与库存策略

模块故障会造成 8 路温度测点全部丢失，关键轴承温度保护失效，原厂全新订货周期 18 周以上。

  1. 燃气‑蒸汽联合循环电厂 Mark VIe 机柜：燃机排气、轴承瓦温采集，建议厂区共享备件库留存 1 块缓冲备件，入库必须完成全通道 RTD 模拟测试。
  2. 炼化装置蒸汽轮机 Mark VIe 系统：轴瓦、润滑油温度监测，可采用供应商寄售模式降低自有资金占用。
  3. 自备电站老旧 Mark VIe 机组：装置列入中长期升级规划，不建议大批量锁货，保留最低安全库存。

真实案例：某热电厂燃机 IS220PRTDH1A 模块故障，仓库备同型号低 Rev 版本备件。硬件接口完全一致，上机 ToolboxST 下载组态失败，控制器报 I/O 包版本不兼容。紧急调运 363A4940CSP6 同版本备件耗时 4 天，机组温度保护被迫临时屏蔽。事后库存规范更新：Mark VIe I/O Pack 完整型号、组件编号、硬件版本统一建档，同步留存现场 ToolboxST 工程备份。
