描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整物料编号 | IS200JPDDG1AAA（JPDH 高密度配电卡） |
| 标准输出电压 | DC 24 V / 28 V，适配 Mark VIe 整套系统供电标准 |
| 负载承载能力 | 单卡支持 24 个 Mark VIe I/O Pack + 3 台工业以太网交换机，多卡菊花链并联扩容功率 |
| 连接器配置 | 总计 29 组母插连接器：2 组 6 针大功率输入端子，27 组两针输出端子；24 路 I/O 端子分 JT/JR/JS 三组，每组 8 路独立输出 |
| 输入电压范围 | DC 12 ~ 48 V 宽范围直流输入，额定满载电流 10A |
| 单通道保护 | 每路输出独立熔断器过流、短路硬件锁止保护 |

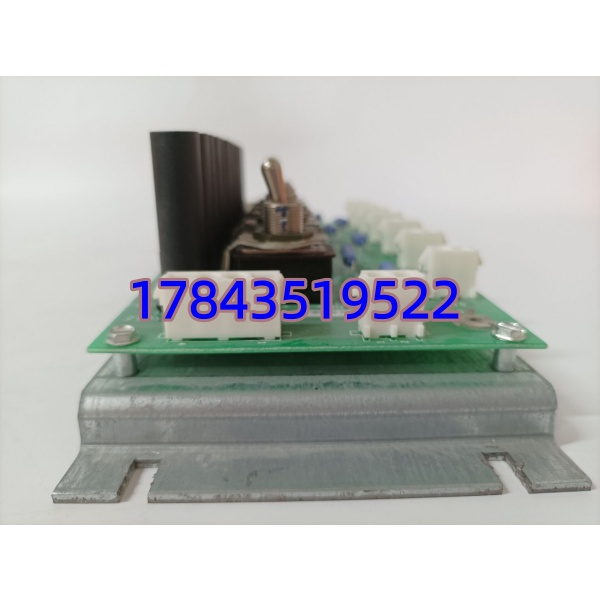

| 安装方式 | 配套金属底座，35 mm 标准 DIN 导轨卡扣式机架安装 |
| 整机功耗 | 空载≤3W，满载最大 100W，散热电容阵列稳定压降 |
| 防护等级 | IP20，仅限控制柜、燃机控制室内安装 |
| 工作温度区间 | -30 ℃ ~ +65 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 抗振动等级 | IEC60068 2g 10~500Hz，适配燃机持续振动柜体 |
| 内置自检 | 输入欠压、单路输出短路、熔断器熔断硬件状态指示灯 |
| 配套同系列衍生 | IS200JPDHG1AAA、IS200JPDPG1AAA 本地配电卡 |
| 适配主控机架 | Mark VIe 标准 19 英寸控制机柜、EX2100 励磁机柜 |
产品深度介绍

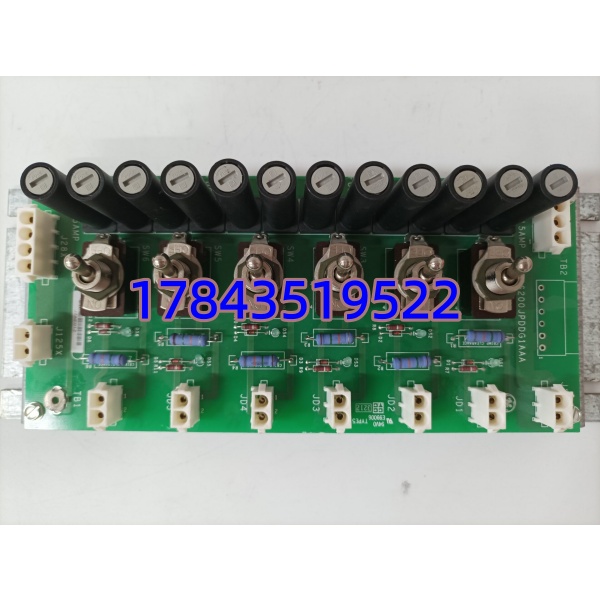

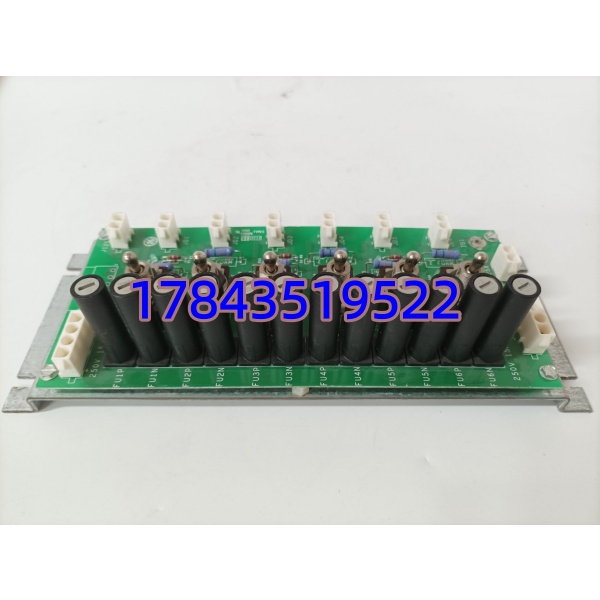

IS200JPDDG1AAA（JPDH）是 GE Mark VIe 轮机控制系统专用高密度集中配电板，作为整套 DCS 的供电枢纽，统一将机柜直流输入电源分路供给现场 I/O 采集分站与通讯交换机，替代分散式端子排，简化柜内布线架构。板卡集成大容量滤波电容阵列，抑制机柜变频器、励磁整流器带来的电压纹波，保证 24 路 I/O 模块供电纯净稳定；24 路输出分为三组独立端子排，每 8 路一组分区供电，单路负载短路仅熔断对应通道保险，其余 I/O 点位持续在线，容错能力更强。支持菊花链多卡级联并联，大型多机组控制柜可堆叠多张 JPDH 卡扩展总供电容量，满足上千点 I/O 系统负载需求；金属底座 DIN 导轨模块化设计，故障时可单独抽拉更换，无需整机柜断电停机。电厂老旧燃机控制系统高发故障为板卡滤波电容老化、输出端子金属弹片氧化，表现为 I/O 点位周期性离线、交换机反复重启，成套更换原装 IS200JPDDG1AAA 即可恢复整套系统稳定供电能力。
应用场景与行业案例
工程痛点描述
火电、联合循环电站老旧 Mark VIe 机柜长期高温粉尘运行，JPDH 配电卡电容衰减、端子氧化，I/O 分站、交换机供电电压漂移，阀门反馈、转速监测点位间歇性丢失，机组负荷调节振荡；原厂全线停产，长采购周期内只能临时拆分供电回路，机柜布线杂乱、短路起火风险升高，电网安全校验无法通过。
典型应用场景
- 燃气联合循环电站 Mark VIe 主燃机控制机柜燃机转速、排气温度、燃料阀全套 I/O Pack 集中供电，三路以太网交换机供机组 HMI、振动监测 3500 系统通讯，单卡覆盖整套燃机控制分站负载。
- 火力发电厂汽轮机组、锅炉辅控系统高低压缸振动、炉膛挡板、疏水阀限位 I/O 模块分区供电，多卡菊花链扩容适配锅炉上千点开关量、模拟量采集。
- 钢铁自备电厂、余热发电机组 EX2100 励磁机柜励磁调节 I/O、同步通讯交换机统一配电，宽温抗振动设计适配钢厂高温、粉尘车间柜体环境。
- 油气长输增压站燃驱压缩机组远程控制系统无人值守防爆控制柜内紧凑型 DIN 导轨安装，硬件短路保护避免野外柜内电源起火。
真实案例
华北某 2×300MW 联合循环电厂 1# 燃机年度检修，运维检测两套 IS200JPDDG1AAA 配电卡输出电压持续漂移，每日多次出现 I/O 分站离线、交换机断联，机组负荷波动超调度允许范围。原厂反馈 Mark VIe 老款 JPDH 卡停产，海外调货四个半月，机组拆分临时供电回路存在短路安全隐患。采购全新原装现货 48 小时到场完成更换，24 路输出电压稳定无波动，全部 I/O、通讯设备持续在线，顺利通过电力设备安全专项校验。
核心卖点与差异化
- 单卡集成 24 路独立隔离输出，相比普通分线端子排自带过流保险，单路短路不影响整柜其余 I/O 运行，大幅降低停机风险
- 24/28VDC 标准双电压输出，同时兼容 I/O 采集模块与工业以太网交换机，一套配电卡兼顾控制、通讯两类负载
- 菊花链多卡并联扩容，大型多机组机柜无需新增独立电源模块，减少柜内设备数量与布线工作量
- 大容量滤波电容阵列，强电磁干扰环境下电压纹波抑制能力优异，适配燃机、轧机多变频器密集柜体
- 出厂 24 路输出全负载 24 小时带载老化测试，可同步提供各路电压采集波形、纸质原厂质检报告
- 现货库存无需等待原厂长交期，整块配电卡提供 12 个月质保，输入滤波、24 路输出供电回路硬件故障支持换新
