描述
产品详情

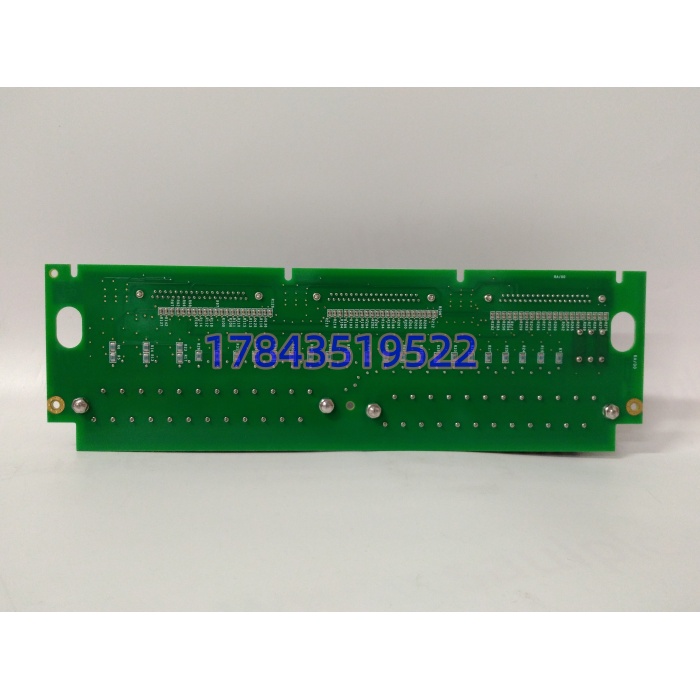

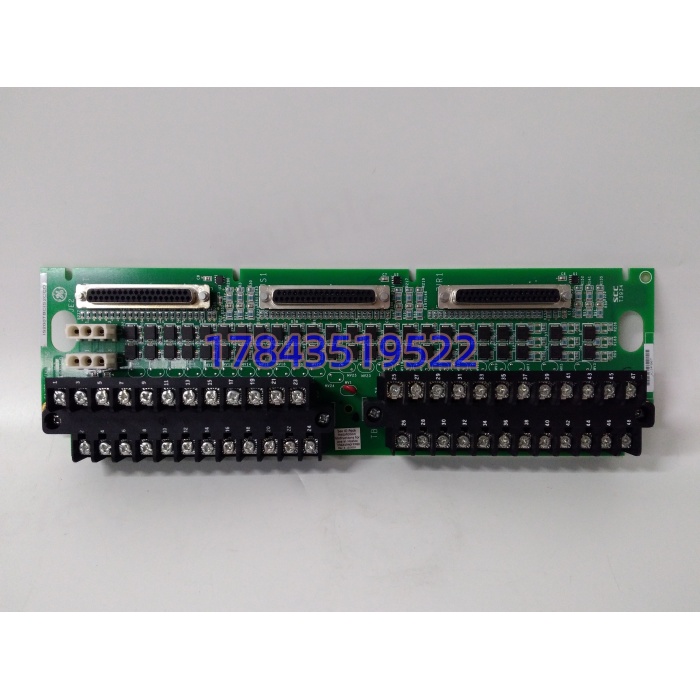

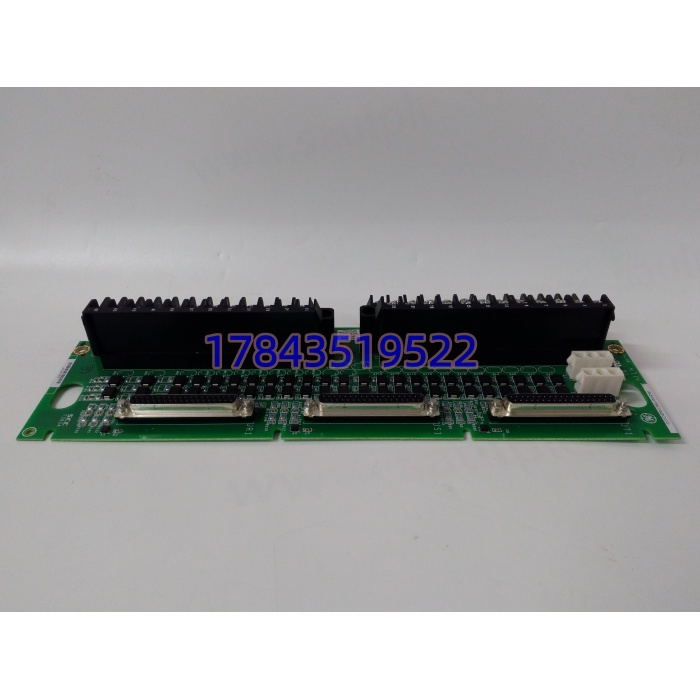

・型号：IS200TBCIS2CCD・品牌：GE General Electric・系列：Speedtronic Mark VIe / Mark VIeS
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 板卡全称 | TBCI‑S2C Revision D（IS200TBCIS2CCD） |
| 通道配置 | 24 路干接点数字输入，分为 3 组，每组 8 路，组间隔离 |
| 励磁电压 | 100‑145VDC，标称 125VDC 浮动励磁电源 |
| 输入类型 | 无源干接点、继电器触点、限位开关 |
| 板载处理 | 每通道 RC 滤波、浪涌抑制，抑制现场电磁干扰 |
| 系统适配 | Mark VIe、Mark VIeS 安全 TMR 三冗余控制系统 |
| 连接方式 | 螺钉接线端子；多条扁平电缆对接 PDIA 电子模块 |
| 面板指示 | 通道状态 LED 指示灯 |
| 工作温度 | 0℃ ~ +60℃（控制柜内） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95%，无冷凝 |
| 隔离等级 | 组间高压隔离，降低外部故障跨组扩散风险 |
| 防护等级 | IP20，控制柜机柜内安装 |
| 配套部件 | 必须搭配 PDIA 系列电子 I/O 模块成套使用，不能单独运行 |
产品介绍
（随机切入策略：C 竞品对比）现场经常把 IS200TBCIS2CCD 和旧版本 TBCI 端子板混淆，外形布局接近，但励磁回路、分组隔离电路不一样，直接替换会出现部分通道无法励磁、测点误报。很多工程师会忽略端子板故障影响，认为问题只会出在后端 PDIA 模块；实际现场端子排受潮、板上滤波电容击穿，一样造成联锁信号误跳变。严格来说，这块只是前端接线调理板，没有独立运算能力，必须依靠扁平电缆连接 PDIA 电子模块才能完成信号采集。整套 Mark VIe IS200 系列硬件已经停产，Last‑time‑buy 窗口关闭。燃机大修窗口期紧张，电站大多储备经过完整通道检测的备件，维持现有机组运行，延后整套控制系统改造。
应用场景与库存策略
端子板损坏会造成对应分组内 8 路联锁、阀位反馈测点全部失效；如果涉及停机联锁回路，会直接带来机组误跳风险。海外调货周期 5‑9 周，燃气轮机不适合长期处在联锁监控缺失状态。备件筹备不要等到测点批量报故障才寻源。
- 联合循环电站燃气轮机 Mark VIe 系统：建议常备 1 块冷备件，划入 A 类关键备件。
- 炼化自备电厂蒸汽轮机控制系统：多台机组建立备件共享池，降低资金占用。
- 调峰电站机组：具备年度大修窗口，采购优先挑选无腐蚀、无二次焊接的拆机板卡控制成本。
真实案例：某热电厂 9E 燃机 IS200TBCIS2CCD 板卡受潮，一组 8 路联锁通道随机误触发，机组多次出现虚假报警。现场无备用端子板，全球调货耗时 22 天，期间只能对相关联锁临时强制，安全管控压力很大。事后设备部门入库同款备件，同步评估控制系统升级方案。
