描述
关键技术规格
| 参数项 | 规格参数 | ||
|---|---|---|---|
| 测量相数 | 三相 (可配置单相) | ||
| 电压测量 | 0–600 VAC (PT 输入可选) | ||
| 电流测量 | 0–20 A AC (CT 输入，1A/5A 可选) | ||
| 测量精度 | 电压 ±0.2% | 电流 ±0.5% | 功率 ±0.5% |
| 频率范围 | 45 Hz–65 Hz (精度 ±0.01 Hz) | ||
| 谐波分析 | 最高 50–63 次谐波 | THD 全量分析 | |
| 采样速率 | 最高 256 kHz (捕捉瞬态) | ||
| 存储容量 | 大容量日志 | 支持多年数据存档 | |
| 通信接口 | RS232/RS485 | 以太网 | Modbus/DNP 3.0 |
| 输入输出 | 4 路 DI | 4 路 DO (继电器) | 4 路隔离模拟输出 (4–20 mA) |
| 显示 | 背光 LCD 图形界面 | 实时参数 + 波形 + 事件 | |
| 防护等级 | 前面板 IP54 (NEMA 2) | 机身 IP40 | |
| 工作温度 | -20°C ~ +70°C | 存储 -40°C ~ +85°C | |
| 安装方式 | 面板安装 (标准螺丝端子) | ||
| 尺寸重量 | 144 × 144 × 87 mm | 约 0.9 kg |
产品深度介绍

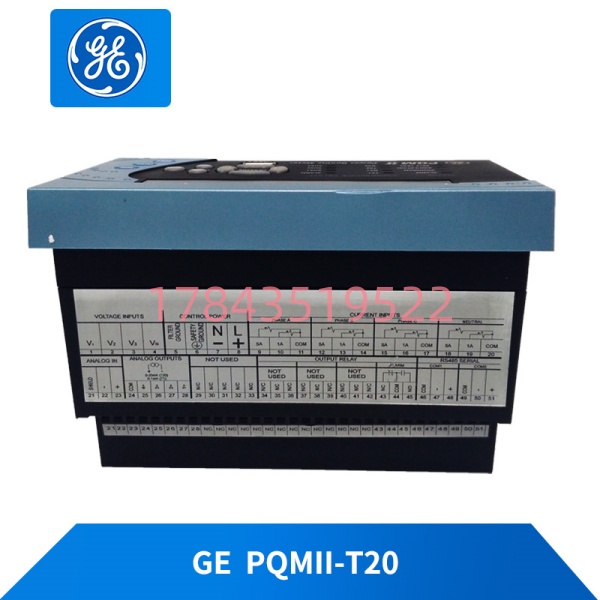

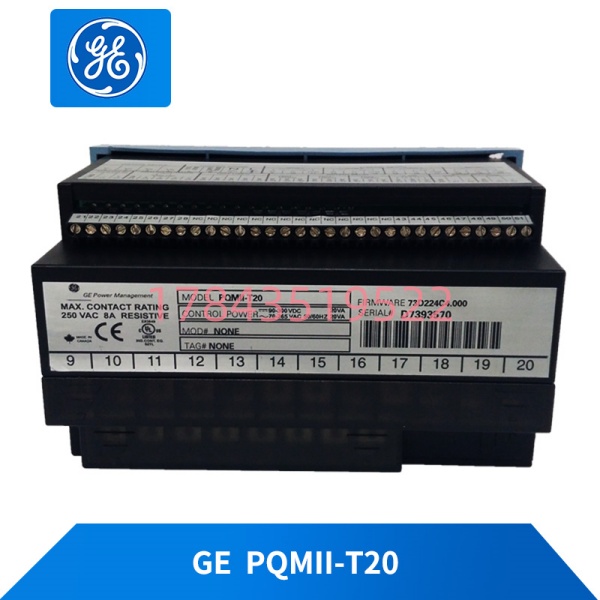

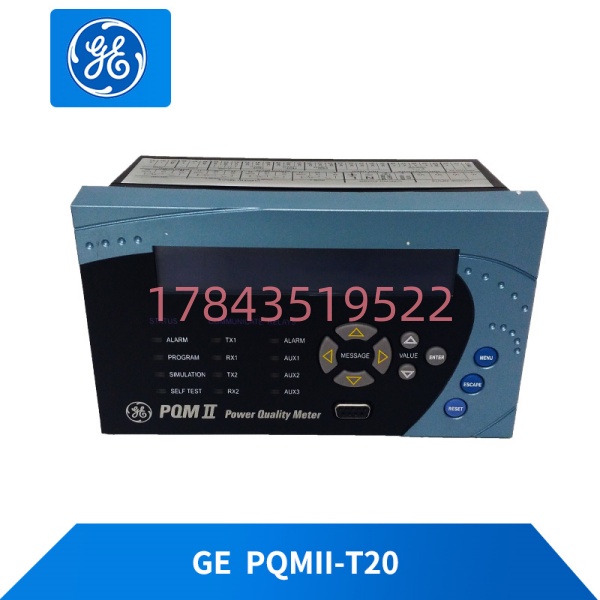

GE PQMII-T20 是 GE Multilin 推出的高精度三相电力质量分析仪，专为工业现场、配电系统与关键负载设计。它符合 IEC 61000-4-30 Class A Edition 3 标准，可对电压、电流、功率、功率因数、频率、谐波、闪变与瞬态事件进行全维度监测与记录。
模块搭载 256 kHz 高速采样，精准捕捉电压骤降、骤升、闪变等瞬态扰动；内置大容量日志内存，可长期存储监测数据，为电能质量治理、故障追溯与能耗优化提供依据。支持 RS485 / 以太网与 Modbus/DNP 3.0 协议，便于接入 SCADA/EMS 系统，实现远程监控与数据上传。
作为停产型号，PQMII-T20 以稳定性能与丰富接口成为老旧系统升级与备件替换的优选，广泛适配电厂、石化、冶金、数据中心等对供电可靠性要求严苛的场景。
应用场景与行业案例
工程痛点
工业现场常因电能质量问题引发设备误动作、变频器故障、电机寿命缩短，甚至造成生产线非计划停机。例如，谐波超标会导致变压器过热、计量不准；电压波动会影响 PLC 与伺服系统稳定运行。传统仪表仅能测量基础电量，无法提供谐波、瞬态等深度诊断数据，运维人员难以快速定位根因。
典型应用场景
- 石油化工 – 关键负载监测用于炼油厂压缩机、泵组等大功率设备的供电质量监测。通过谐波与瞬态分析，提前识别绝缘老化与接触不良风险，避免装置因电能质量问题停机。
- 电力行业 – 变电站与配电网部署于变电站低压侧与馈线终端，实时监测电压合格率、谐波畸变率，为电网调度与电能质量治理提供数据支撑，满足供电可靠性要求。
- 数据中心 – IT 负载保障监测 UPS 输出与 IT 机柜供电，捕捉电压瞬变与频率波动，确保服务器、存储设备稳定运行，降低业务中断风险。
- 冶金行业 – 轧线与加热炉针对轧机、变频器等冲击性负载，分析电能质量波动对产品质量的影响，优化运行参数，提升成材率。
- 汽车制造 – 焊接与涂装线保障焊接机器人、涂装设备的供电质量，避免因电压波动导致焊接缺陷与涂装不均。
真实案例
某大型汽车制造厂总装线，多台焊接机器人频繁出现停机报警。原厂排查未发现硬件故障，后借助 PQMII-T20 进行现场监测，发现供电系统存在 15% 左右的电压波动与 8% 总谐波畸变率。通过调整变压器分接头与加装无源滤波器，一周内机器人故障率下降 90%，生产效率提升 12%。
核心卖点与差异化
- Class A 级精度：符合 IEC 61000-4-30 Edition 3 标准，谐波与瞬态测量数据权威，可直接用于合规审计。
- 高速采样捕捉：256 kHz 采样率，精准记录微秒级电压骤降、骤升与闪变，为故障分析提供完整波形数据。
- 全参数覆盖：同步测量电压、电流、功率、谐波、THD、频率、需求值等 50+ 项参数，无需多台仪表组合。
- 工业级可靠：宽温设计 (-20°C ~ +70°C) 与抗干扰结构，适配恶劣工况，MTBF > 100,000 小时。
- 灵活通信扩展：支持 Modbus TCP/IP、DNP 3.0 等协议，兼容主流 SCADA/EMS 系统，便于远程监控与数据整合。
- 停产备件保障：全新原装库存，提供完整测试报告与一年质保，解决老旧系统备件采购难题。
替换与升级建议
直接替换 (无需改动)
- GE PQMII-T20 → GE PQMII-T30
- 差异：内存容量提升、通信接口优化 (新增光纤接口)，性能增强 20%
- 注意：固件兼容，程序无需重写，仅需更新配置参数
- 价格：+25%
- 优势：长期供货保障，适配未来系统升级
软件兼容 (需配置调整)
- GE PQMII-T20 → 第三方同类分析仪 (如施耐德 PM5300)
- 差异：测量参数与界面逻辑略有差异
- 步骤：
- 导出 PQMII-T20 配置与历史数据
- 在新设备中匹配测量参数与报警阈值
- 完成数据对接与系统联调
- 工作量：约 1–2 天 (取决于系统复杂度)
- 风险：部分高级功能 (如特定瞬态记录格式) 可能不兼容
不推荐替代 (硬件 / 协议差异大)
- GE → 普通智能电表 (如 DTSU666)
- 原因：缺乏谐波、闪变、瞬态等高级电能质量分析功能，精度等级较低
- 建议：仅适用于基础电量计量场景，不满足电能质量监测需求
常见问答 (Q&A)
A：可测量电压、电流、有功 / 无功 / 视在功率、功率因数、频率、谐波 (1–63 次)、THD、电压骤降 / 骤升 / 闪变、需求值等 50+ 项参数，满足 Class A 级全维度监测要求。
A：支持 RS485 / 以太网接口，提供 Modbus RTU/TCP、DNP 3.0 等协议驱动。通过以太网可直接接入局域网，配合配套软件实现远程监控与数据上传。
A：可通过 USB 接口或以太网将历史日志导出为 CSV 格式，使用 Excel 或专业分析软件进行波形回放与趋势分析，为故障分析提供依据。
Q4：停产型号的售后保障如何？A：所有 均为全新原装库存，提供完整出厂测试报告与一年质保。支持现场安装调试与技术咨询，确保设备投用与长期稳定运行。
