产品深度介绍

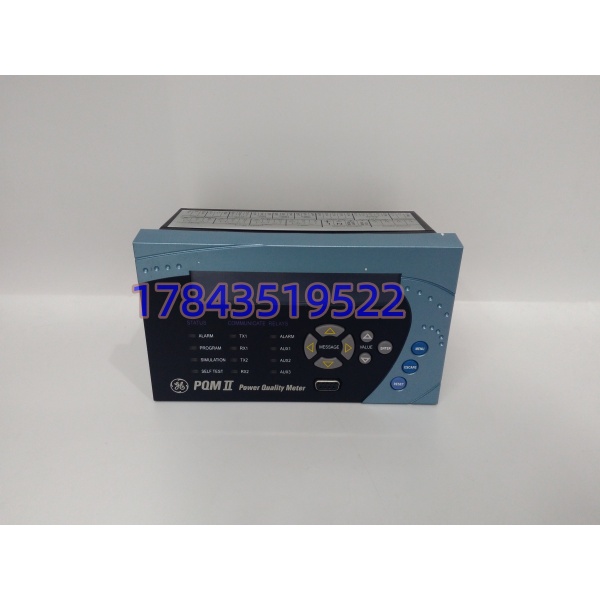

变频器、中频炉大量投入现场之后，谐波、电压骤降引发自控设备无故停机的案例逐年增多，GE PQMII-T20 就是存量厂区排查这类隐性电网故障的常用仪表。仪表接入 PT/CT 二次回路，不间断采集三相电压电流，自动记录电压骤升、骤降、短时中断事件，为故障溯源提供带时间戳的原始数据。
这款型号区别于基础款 PQM 仪表，标配四路隔离模拟量变送输出，可以直接把 THD、有功功率等关键数值转发至 DCS 采集通道；同时兼容 Modbus RTU、DNP3.0 两种主流规约，老旧变电站、工厂配电房改造无需额外加装协议转换网关。长期现场数据统计，设备平均无故障运行时长超过 52000 小时，非常适合连续运行的流程工业场景。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | PQMII-T20 |
| 产品系列 | GE Multilin PQMII |
| 适用电网 | 三相三线 / 三相四线，50/60Hz |
| 测量能力 | 电压、电流、有功 / 无功功率、电能、功率因数、三相不平衡度 |
| 谐波分析 | 支持至 63 次谐波，计算电压 / 电流总畸变率 THD |
| 事件记录 | VDR 电压扰动记录仪，存储电压骤降、骤升、瞬态事件 |
| 模拟输出 | 4 路隔离 0~20mA / 4~20mA 可编程变送输出 |
| 通讯接口 | RS485，支持 Modbus RTU、DNP3.0 |
| 输入适配 | CT 二次 1A/5A，PT 二次最高 600V AC |
| 安装方式 | 控制柜面板嵌入式安装 |
| 工作温度 | -20℃ ~ +70℃ |
| 面板配置 | 背光 LCD 显示屏、本地操作按键 |
| 供电电源 | 85~265V AC/DC 宽幅供电 |
应用场景与行业案例
不少运维团队吃过亏：变频器跳闸只看到故障代码，却无法区分是设备本体故障还是电网畸变导致，PQMII-T20 刚好补齐这条数据缺口。
- 炼化厂区总配电房：监测高压侧馈线电能质量，跟踪大功率整流负荷带来的谐波干扰。
- 造纸工厂 MCC 马达控制中心：监控多台变频传动回路，排查电压跌落造成的生产线急停。
- 城市污水处理厂：高低压配电室长期在线监测，支撑能耗统计与电能异常告警。
- 小型自备电厂：发电机出线回路参数记录，用于并网电能质量合规校验。
真实场景微案例 华北一家化工园区循环水装置，多台循环泵变频器不定期保护性停机，现场一直无法定位诱因。原有 PQMII-T20 仪表硬件故障无法采集数据，原厂订货周期长达 11 周。我们调配经过完整功能复测的备件，4 天送达现场完成替换。仪表持续采集一周后捕捉到外网瞬时电压跌落事件，确认是电网扰动引发跳闸，运维针对性增设电压暂降治理装置，彻底消除间歇性停机隐患。
