描述
产品详情

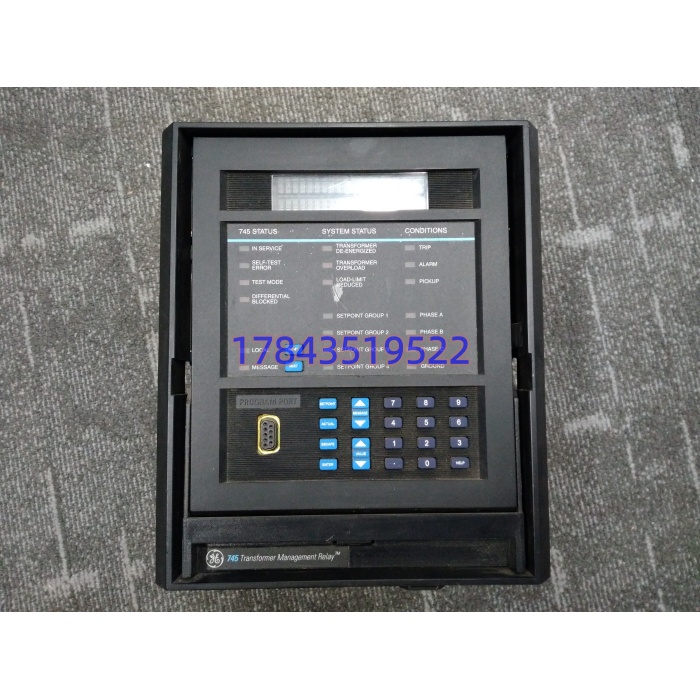

・完整型号：SR745-W2-P5-G5-HI-A・品牌：GE Multilin（GE Vernova）・系列：745 Transformer Management Relay
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 适用变压器 | 双绕组电力变压器 |
| CT 二次额定 | 相电流 5A（P5）、接地电流 5A（G5） |
| 控制电源 HI 档 | AC 70～265V / DC 90～300VDC，48–62Hz |
| 模拟量通道 (A 选项) | 多路 4–20mA AI/AO，可接入油温、分接位置信号 |
| 保护核心功能 | 比率差动、差动速断、2/5 次谐波制动；相间过流、零序保护、过励磁、过载热模型、欠频 / 过频 |
| 通讯接口 | RS232 调试口、RS485；支持 Modbus RTU、DNP3.0；可选以太网 |
| 数据功能 | 故障录波、事件顺序记录、损耗寿命追踪、IRIG-B 对时 |
| 逻辑能力 | FlexLogic 自定义可编程联锁逻辑 |

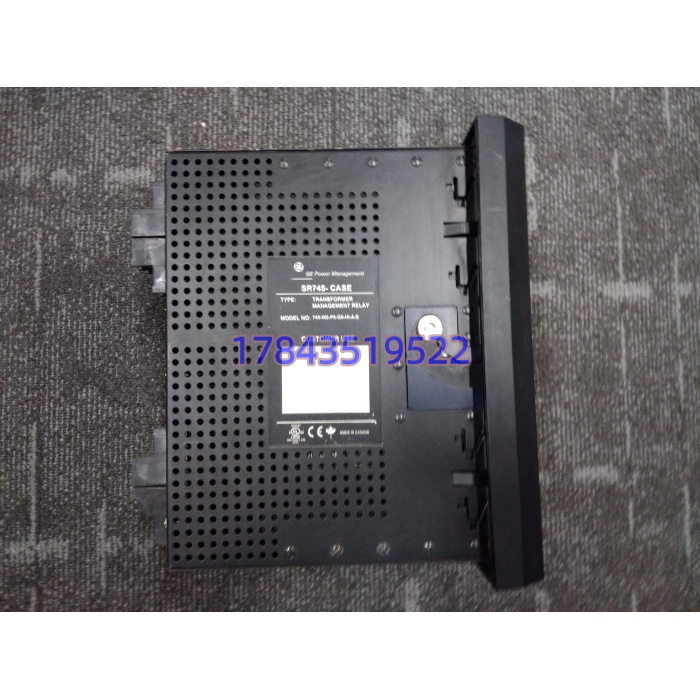

| 硬件结构 | 抽出式插拔机芯，前插拔无需拆线 |

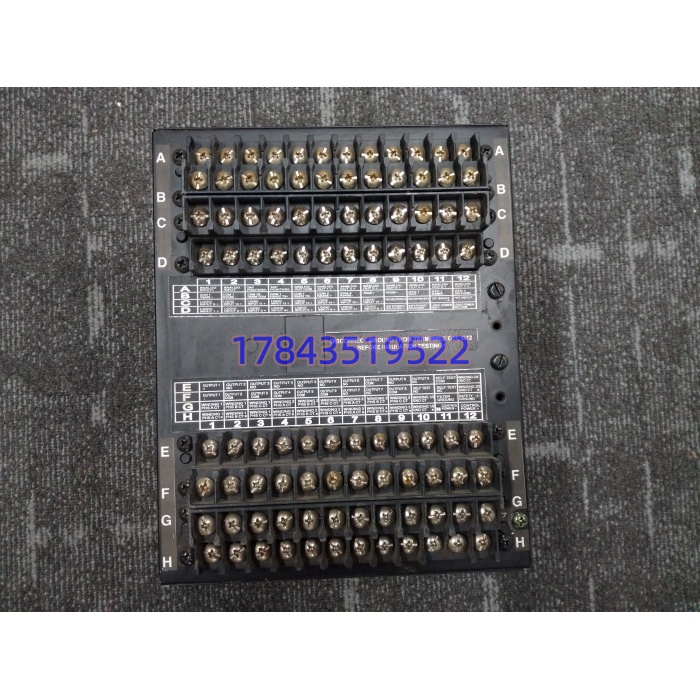

| 输入输出 | 16 路逻辑输入，多路可编程跳闸 / 信号继电器输出 |
| 工作温度 | -40℃ ～ +60℃，无冷凝 |
| 面板 | 40 字符 LCD 液晶、本地按键操作 |
| 组态软件 | EnerVista 745 |
| 生命周期 | 原厂正式停产；替代新型号：845 变压器保护装置 |
产品介绍
SR745（745 系列）是当年国内外变电站、自备电厂大规模应用的高端变压器主保护装置。SR745-W2-P5-G5-HI-A 为固定配置版本，针对双绕组主变设计，依靠比率差动作为主保护，配合完备后备保护，兼顾故障跳闸、运行状态监测。
坦白讲，采购最容易踩坑：型号后缀编码必须完全一致。W2≠W3（双绕组 / 三绕组不可混用）；P5/P1 代表 5A/1A CT，CT 变比配置错误直接造成保护定值失效；HI 电源版本不能和低压 LO 电源版本互换。装置为抽出式结构，机芯可单独拔出校验，但外壳底座、端子座通用；更换备件优先整套核对编码，不要只看 SR745 前缀。
应用场景与行业案例
痛点切入：大量火电、化工自备电站、城市变电站存量主变采用 745 保护；装置运行超 10 年后电源模块、液晶屏易老化；市面全新原厂货源枯竭，拆机件流通量大；型号后缀细微差异无法直接代换，容易现场定值无法匹配、保护误动 / 拒动。
典型场景
- 火力 / 热电联产：厂用高压变压器、启动变双绕组主保护。
- 化工、煤化工自备电厂：总降变电站主变压器保护。
- 市政变电站、光伏升压站：110kV/35kV 双绕组配电变保护。
- 冶金大型厂区总降压变电所变压器保护。
真实案例山东某炼化自备电厂 #2 厂变 SR745 保护频繁死机，液晶屏闪烁。前期采购仅关注 SR745 前缀，误采购 W3 三绕组版本，下载原有双绕组定值文件后，差动保护算法不匹配，试验时出现误动作。重新采购同编码 -W2-P5-G5-HI-A，使用 EnerVista 完整上装定值、逻辑、曲线，完成传动试验后投入运行。电力保护装置型号后缀一字之差，保护算法、输入定义完全不同，严禁近似型号临时顶替主保护。
