描述
关键技术规格
- 控制电源：90–300VDC 或 70–265VAC（48–62Hz）
- 电流输入：5A CT 二次侧，三相 + 接地故障检测
- 保护功能：过载、短路、堵转、欠压 / 过压、相不平衡、接地故障、RTD 过热
- 模拟输出：4 路可配置（0–1mA 或 4–20mA）
- 通信接口：RS485（Modbus RTU）、以太网（Modbus TCP）
- RTD 输入：支持 PT100/PT1000，36Vpk 隔离
- 工作温度：-40°C ~ +60°C（工业宽温）
- 功耗：≤45VA
- 防护等级：IP20（面板）
- 安装方式：DIN 导轨或面板安装
- 显示与操作：背光 LCD，按键配置，故障记录与趋势
产品深度介绍

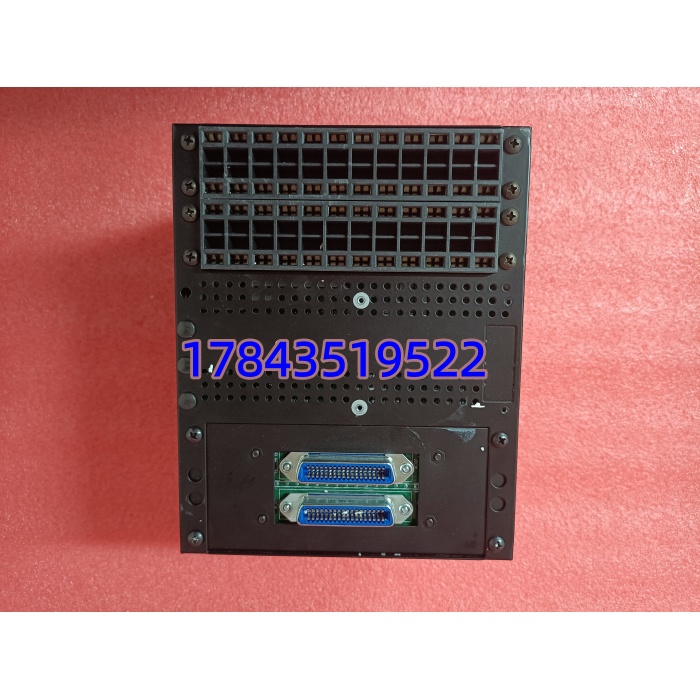

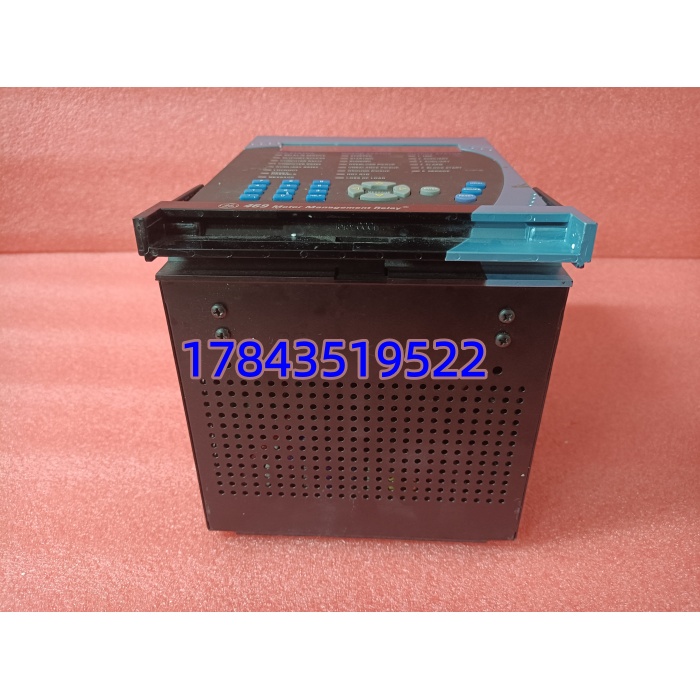

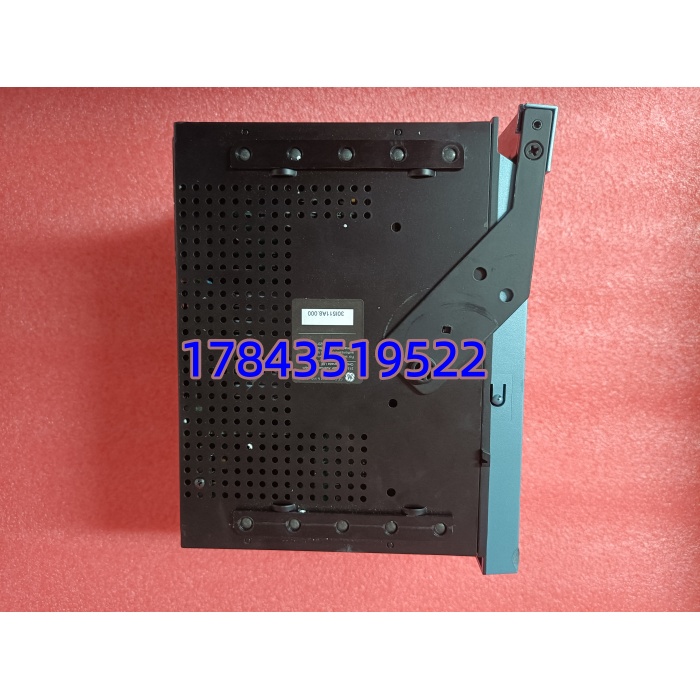

GE SR469-P5-HI-A1-E 是 GE Multilin 469 系列的旗舰型智能电机管理继电器，专为中高压、大功率电机设计，把保护、监测、控制与通信集成一体。相比普通热继，它能实现精准的热模型保护、电压 / 电流不平衡监测、接地故障灵敏检测，还支持 RTD 温度监测，避免电机过热烧毁。
自带背光 LCD 与按键，现场可直接配置参数、查看运行数据与故障历史；通过 Modbus 网络可远程监控与配置，适配 DCS/PLC 系统集成。电路采用三防涂层，适应粉尘、潮湿、振动的恶劣工况，是流程工业关键电机的标准保护配置
应用场景与行业案例
工程痛点
工厂大功率电机（泵、风机、压缩机）长期连续运行，普通热继保护精度低、无通信、故障难追溯；电机堵转、过热、接地故障易导致烧毁，停产损失大。
典型应用场景
- 石油化工 – 工艺泵 / 压缩机大功率电机 24 小时运行，需过载、堵转、过热保护，支持远程监控与故障追溯。
- 电力行业 – 锅炉引风机 / 给水泵关键辅机电机，要求高可靠保护，避免非计划停机，适配 DCS 通信。
- 冶金行业 – 高炉鼓风机 / 轧线电机恶劣环境下运行，需宽温、抗振动、精准保护，RTD 监测绕组温度。
- 水处理 – 大型进水 / 出水水泵长期连续运行，需过载、空转、接地故障保护，远程数据采集。
- 矿山 / 建材 – 破碎机 / 球磨机重载启动、堵转风险高，需反时限过载与堵转保护，适应频繁启停。
真实案例
某大型化工厂原用普通热继保护 3 台 315kW 工艺泵，曾因热继失效导致电机烧毁，停产 3 天损失超 200 万。更换为 SR469-P5-HI-A1-E 后，实现精准热保护、实时电流 / 温度监测与远程报警。运行 18 个月，一次电机轴承磨损导致温度异常，继电器提前预警，避免烧毁与停产，维护人员现场处理仅用 2 小时。
核心卖点与差异化
- 全功能综合保护：覆盖过载、短路、堵转、相不平衡、接地故障、RTD 过热，比普通热继保护更全面精准。
- 双通信接口：RS485 + 以太网，支持 Modbus RTU/TCP，远程监控配置，适配 DCS/PLC。
- 工业级宽温可靠：-40°C~+60°C 运行，三防涂层，抗振动，适配恶劣工况。
- 精准热模型 + RTD 监测：动态计算电机热状态，结合绕组温度监测，避免过热烧毁。
- 故障记录与趋势：存储历史故障与运行数据，便于事后分析与预防性维护。
- 全新原装质保：出厂全功能测试，12 个月质保，售后无忧。
