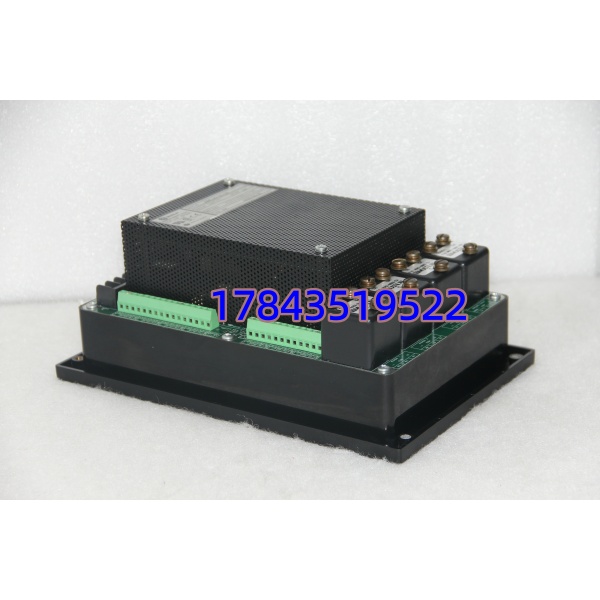

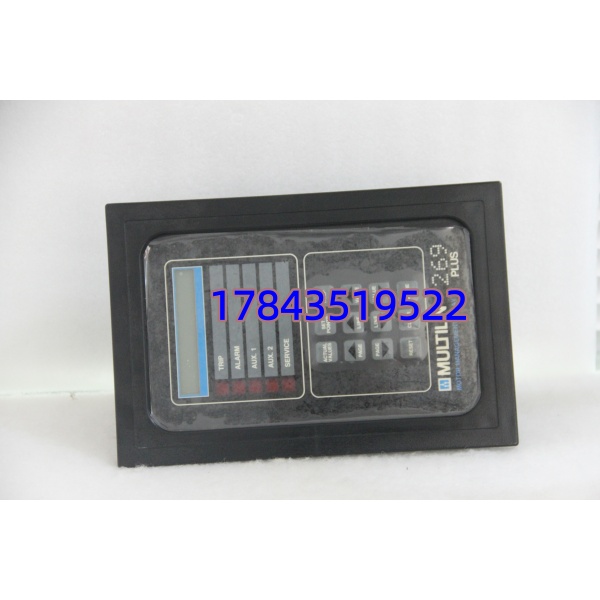

GE Multilin 269PLUS | 电机管理保护继电器

描述

产品详情

・型号：269PLUS

・品牌：GE Multilin

・系列：269Plus 电机综合保护系列

规格参数

1. 适用电机：三相交流异步电机
2. RTD 测温规格：100Ω 铂电阻，最多 12 路测温通道
3. 过载保护：8 组标准曲线 + 自定义 FlexCurve 热曲线
4. 输出触点：1 路主跳闸、1 路报警、2 路可编程辅助继电器
5. 通讯协议：RS485 Modbus RTU、DNP3.0、RS232 本地调试口
6. 工作环境温度：-25℃ ~ +60℃
7. 存储温度：-25℃ ~ +85℃
8. 整机功耗：≤20VA
9. 防护面板等级：IP65
10. 故障记录：存储跳闸前电流、温度、不平衡度历史数据
11. 供电选型：100-125VAC / 100-125VDC 两种电源版本
12. 保护覆盖：堵转、缺相、电流不平衡、接地故障、欠载、绕组超温

产品介绍

269PLUS 是早年工业现场大量普及的中型电机综合保护装置，依托内置 I²t 热模型计算电机发热，搭配绕组、轴承 RTD 测温做双重校验，用来规避电机长期重载、单相运行、堵转带来的绕组烧毁故障GE Vernova。市面上简易电机保护器只做电流阈值判断，高温、频繁启停工况下误跳或拒跳频发；这款设备自带电机自学习功能，自动采集启动电流、冷却速率，适配水泵、风机、压缩机不同负载特性。原厂 2011 年停止生产，存量装置多运行 10 年以上，电路板电容老化、通道漂移是现场高发故障，整套更换需要匹配原有 CT 变比与通讯点位。

应用场景与行业案例

痛点切入

现场大功率电机绕组烧毁单次维修成本上万，普通保护器无法区分短时启动电流与真实堵转；高温粉尘环境下无 RTD 测温，内部线圈过热无法提前预警；老款综保停产无原厂新货，故障停机后等待备件周期长达半月。

典型场景

1. 化工装置：循环水泵电机保护，持续 24 小时带载运行，依靠 RTD 监测轴承温度提前预警磨损。
2. 火力电厂：引风机、一次风机电机，频繁启停工况，热模型抑制频繁启动造成的热累积损坏。
3. 水处理厂：曝气风机、输送泵，欠载功能检测皮带断裂、空转缺水工况。
4. 油气集输站：压缩机电机，接地故障保护规避绝缘破损引发的安全隐患。

真实案例

去年西北化工园区循环水泵房三台 269PLUS 先后出现测温通道漂移，RTD 温度显示虚高频繁触发报警，运维找不到原厂全新备件，只能采购拆机翻新件替换。更换第一台时未核对原有过载曲线参数，开机后水泵重载直接跳闸，耽误水循环 2 小时。后续统一备份旧装置全部定值，替换翻新件后逐条导入参数，连续运行半年无异常。现场电气主管说，停产老备件采购成本虽低，但更换调试工时远高于新设备，建议有条件分批升级 859 系列。
