描述
产品深度介绍

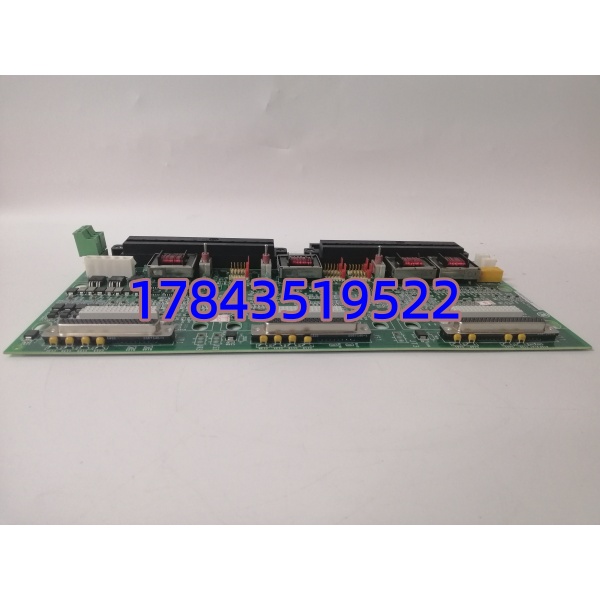

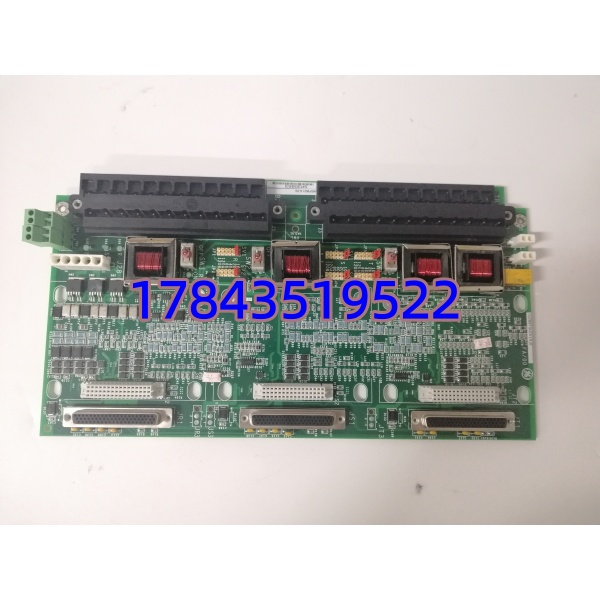

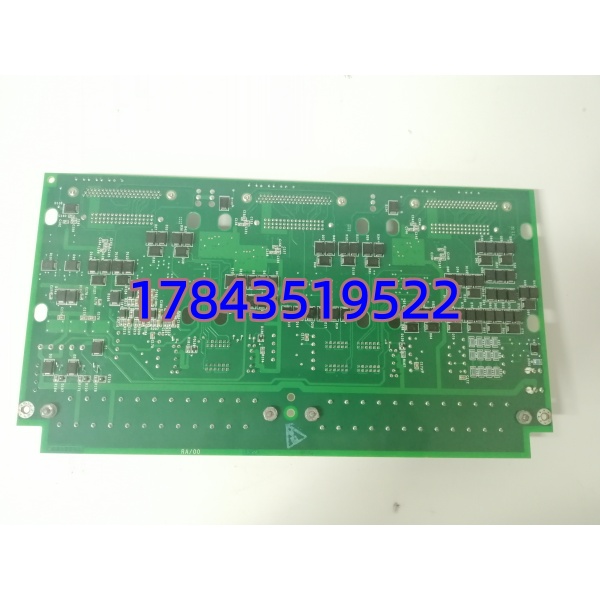

GE IS200TSVCH1AJE（MRP081636）是 Mark VIe 涡轮调速系统专用 TSVC 伺服端子板，作为 WSVO 伺服驱动模块与现场电液伺服阀、LVDT 位移传感器之间的信号中转基板。板卡集成两套完全独立伺服闭环通道，每通道输出双向伺服电流驱动主汽门、调门电液伺服线圈；内置 LVDT 励磁发生电路与高精度采集回路，实时读取阀门全行程位置反馈，实现微米级开度闭环控制。预留两路脉冲转速输入接口，适配齿轮转速探头采集机组转速信号；配备 JD1/JD2 外部跳闸连接器，接入保护系统硬跳闸信号。内部搭载隔离变压器、浪涌抑制元件，隔离现场大功率接触器、油泵电机带来的电磁干扰；硬件自带过流、短路瞬时保护，伺服回路故障时切断输出防止线圈烧毁。全板三防保形涂层，适配电厂控制柜高温、粉尘、持续震动恶劣工况，是汽轮机 DEH、燃机燃料调节回路故障抢修专用替换备件。
MRP081636 IS200TSVCH1AJE
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 完整物料编号 | IS200TSVCH1AJE / MRP081636 |
| 适配系统 | GE Mark VI、Mark VIe 燃气轮机、蒸汽轮机 DEH 调速系统 |
| 伺服驱动通道 | 2 路独立双向电流输出，适配标准电液伺服阀线圈 |
| 位置采集 | 8 路 LVDT 位移传感器励磁与反馈采集 |
| 附加输入 | 2 路脉冲频率转速采集通道 |
| 外部跳闸接口 | JD1、JD2 两组 D-SUB 硬跳闸信号连接器 |
| 隔离方式 | 每通道独立隔离变压器电气隔离，抑制感应高压干扰 |
| 冗余适配 | 支持单套、双冗余、TMR 三重冗余三种控制架构 |
| 背板总线 | Mark VIe 专用并行 VME 背板，对接 WSVO 伺服驱动模块 |
| 机架供电 | 背板 28V DC 直流馈电，整机功耗≤5.8 W |
| 端子结构 | 两组 24 位螺钉紧固端子，适配 0.5~2.5 mm² 控制线 |
| 安装规格 | Mark VIe 控制柜标准单槽位卡扣式机架安装 |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20，仅控制柜内部安装 |
| 适配设备 | 汽轮机主汽门 / 调门伺服阀、燃机燃料阀、排气旁路执行机构 |
MRP081636 IS200TSVCH1AJE
应用场景与行业案例
该端子板是机组阀门闭环调节的信号枢纽，板卡通道损坏后对应调节阀失去位置反馈，负荷调节失控，机组无法参与 AGC 调度，安监禁止长期带病运行。
典型应用场景：
- 火力发电厂 – 汽轮机组 Mark VIe DEH 调速柜控制高压主汽门、高低压调门伺服油缸，采集 LVDT 阀位信号，闭环匹配电网负荷指令。
- 联合循环电厂 – 燃气轮机控制系统调节燃气燃料阀、旁路排气阀开度，依据转速、排气温度信号稳定机组出力。
- 自备热电联产电站 – 小型蒸汽轮机调速系统整套机组阀门信号集中采集驱动，保障孤网、并网工况负荷稳定输出。
- 工业驱动透平 – 化工压缩机组调速装置压缩机入口导叶伺服闭环控制，稳定工艺介质输送压力。
真实案例：华东某 300MW 汽轮机组 Mark VIe 机柜 IS200TSVCH1AJE 单路 LVDT 采集通道老化，#2 调门阀位反馈随机丢失，机组 AGC 调节精度不达标，每月产生调度考核罚款。原厂海外调货周期 8 周，长期负荷波动存在超速跳闸风险。采购我方全新原装现货，整机断电更换端子板后，两路伺服闭环、全部阀位采集恢复正常，顺利通过电网调度校验，电厂采购两块同款作为常备应急备件。
