描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 完整型号 | DS200DCFBG1BNC |
| 适配 I/O 包 | IS220PDIAH1A 数字输入 I/O 包，单块 I/O 包匹配两块端子板 |
| 支持信号 | 24V 直流开关触点、无源限位反馈信号 |
| 回路保护 | 每通道内置小型慢熔保险，单路短路不影响整板运行 |
| 电气隔离 | 现场与背板回路间 500V 隔离，抑制大功率设备浪涌电压 |
| 安装规格 | Mark VIe 控制柜标准导轨安装，配套原装固定卡扣 |
| 端子结构 | 螺钉压线端子，适配 0.75~2.5 mm² 屏蔽线缆 |
| 整机供电 | 取自 I/O 包背板 24V DC，整机功耗≤1.1 W |
| 工作环境 | -20 ℃ ~ +70 ℃，ISA G3 防腐工业等级，无凝露 |
| 安全认证 | UL、CE、ATEX Zone2 防爆认证 |
| MTBF | 194,000 小时 |
| 配套组态软件 | ControlST V06 及以上版本 |
产品深度介绍

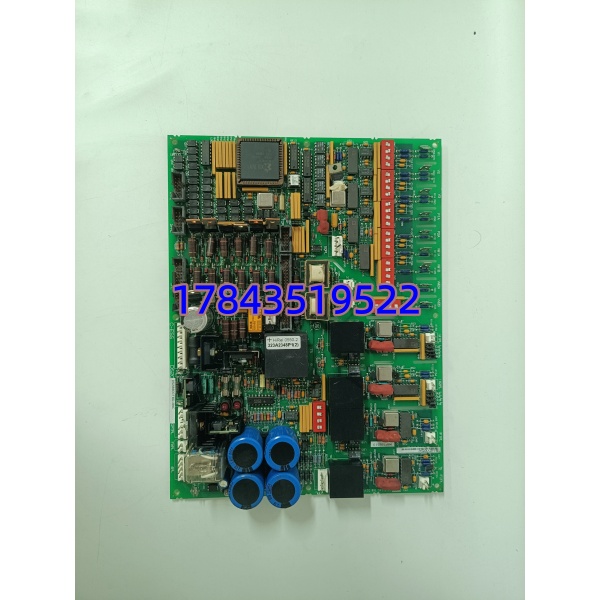

GE DS200DCFBG1BNC 是 Mark VIe 燃机控制系统专用数字反馈端子板，作为现场限位、故障触点线缆与 DI I/O 包的中间转接硬件。板卡每个采集回路独立配置保险，现场线缆短路仅损坏单通道保险，其余点位维持正常监控；通道隔离屏障可隔绝控制柜与现场大地电位差，减少电机、变频器干扰造成的点位跳变。端子印刷清晰点位编号，存量燃机故障更换时可直接移植原有现场线缆，无需重新规划柜内布线，导入原有 I/O 点位组态即可投入监控。
应用场景与行业案例
工程痛点
燃气轮机、联合循环电厂大量风机、挡板限位依靠该端子板传输反馈信号，保险烧毁或端子老化会导致中控丢失设备状态，调度要求机组降负荷运行，连续发电工况单日损耗极高。原厂老型号海外调货周期长，现货备件可快速完成更换，压缩停工窗口。
典型应用场景
- 联合循环燃气轮机 – Mark VIe 主控系统排气旁路挡板、燃料切断阀、冷却风机限位触点信号转接，用于机组联锁保护判断。
- 火力发电厂 – 余热锅炉辅控系统引风机、一次风机故障反馈、挡板开关状态离散信号转接。
- 天然气压缩站 – 透平机组监控系统防喘振阀、紧急关断阀限位触点采集，保障机组安全稳定运行。
- 自备能源站燃机 – 存量 Mark VIe 设备抢修单块端子板通道故障替换，无需改造整套控制柜布线。
真实抢修案例
去年秋季，华北某 300MW 联合循环电厂 2 号燃机一块 DS200DCFBG1BNC 多路保险熔断，中控无法识别旁路挡板实际位置，机组只能限负荷运行。咨询原厂调货周期 13 周，我方库存完成 24 小时通电测试当日发出，3 天送达现场。停机 2 小时完成端子板更换，核对点位接线后所有设备反馈信号稳定，机组恢复满负荷并网。
核心卖点与差异化
- 单通道独立保险防护，现场线缆短路仅单点位失效，不会造成整块端子板无信号，降低故障影响范围
- 500V 通道隔离设计，适配电厂励磁柜、大功率变频器强电磁干扰环境，减少点位随机跳变故障
- 专为 IS220PDIAH1A 数字输入包配套开发，点位一一对应，移植线缆无需重新核对地址
- 出厂执行 24 小时满载通电老化 + 高低温循环测试，每块附带纸质测试报告，可提供上机实拍视频核验
- 全新原装原厂编码完整，满足电厂防爆、SIL 安全回路验收标准
- 发货提供 12 个月硬件质保，远程协助点位线序核对、保险故障排查指导
