描述
关键技术规格
| 参数 | 规格 |
|---|---|
| 型号 | IS420UCSBH4A |
| 兼容系统 | Mark VIe、EX2100e（励磁）、LS2100e（涡轮） |
| 处理器 | Intel EP80579 四核，1066 MHz |
| 内存 / 存储 | 256 MB DDR2 SDRAM / 512 MB Flash |
| 操作系统 | QNX Neutrino 实时多任务 |
| 通信接口 | 6× 以太网（IONet）、RS-485，支持 IEEE 1588 PTP 时钟同步 |
| 供电 | 28 VDC，1.1 A |
| 工作温度 | -30℃ ~ +65℃（防爆区可用） |
| 防爆认证 | UL E207685，Class I, Div 2, Groups A–D |
| 冗余支持 | 硬件冗余，切换时间 < 50ms |
| 尺寸 / 重量 | 标准 Mark VIe 插槽 / 约 1.1 kg |

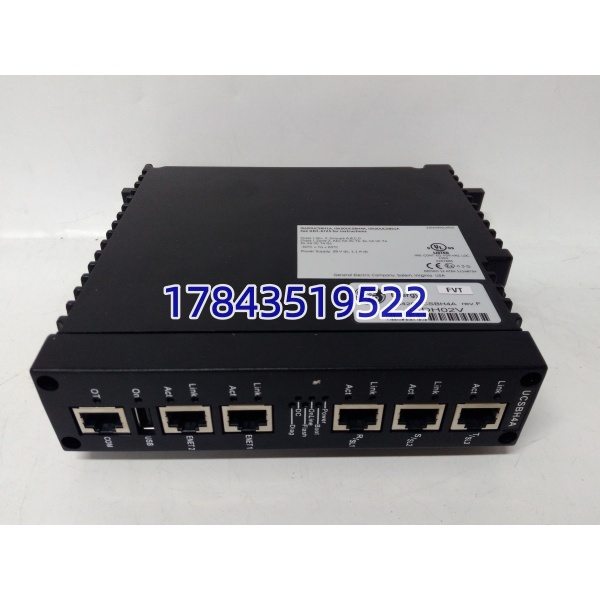

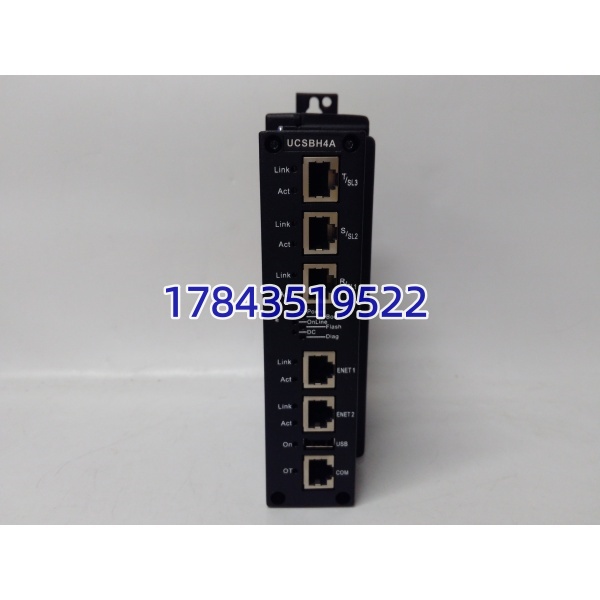

GE IS420UCSBH4A
产品深度介绍
IS420UCSBH4A是 GE Mark VIe 系统的核心 UCSB 控制器板，属于 Speedtronic 平台末代高性能控制单元，专为高速、高可靠、强干扰的电站与重工环境设计。
- 实时控制核心：四核 QNX 实时系统，负责涡轮转速 / 负荷控制、温度保护、振动监测、励磁调节等闭环任务。
- 网络中枢：6 路以太网构成 IONet 冗余网络，连接 I/O 模块、HMI、工程师站，支持微秒级时钟同步。
- 冗余架构：支持双机热备，故障自动切换，满足电站99.999% 可用性要求。
- 无风扇设计：被动散热，适应高粉尘、宽温工况，降低故障率。

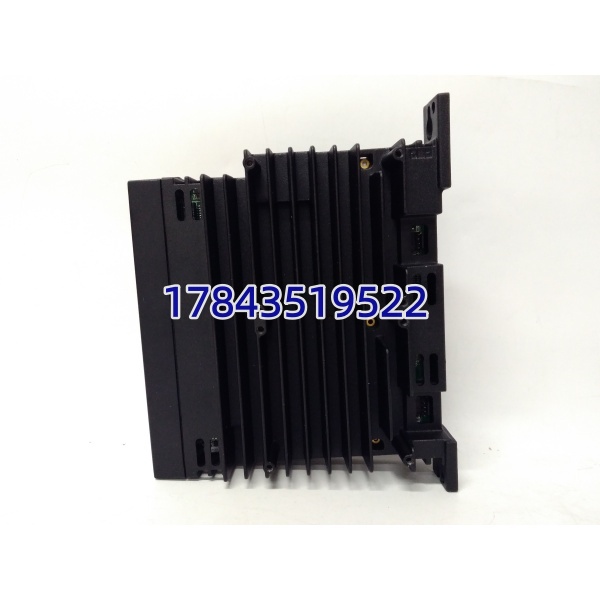

GE IS420UCSBH4A
典型应用场景
- 燃气 / 蒸汽发电：Mark VIe 涡轮控制系统，控制燃气轮机 / 汽轮发电机启停、调速、并网、保护
- 发电机励磁：EX2100e 励磁系统，电压调节、无功控制、过流 / 失磁保护
- 工业驱动：大型压缩机、泵组、风机的高速变频与联锁控制
- 电站改造：老旧 Mark V/VI 升级替换，原位兼容，程序平滑迁移
质量检测流程
- 外观核验：原厂丝印、型号标签、序列号齐全，PCB 无腐蚀、烧痕、补焊
- 通电自检：28VDC 供电，QNX 正常启动，Boot LED 熄灭，无硬件告警
- 通信测试：6 路以太网 / RS-485 接口连通性正常，IONet 网络同步无误
- 内存 / 存储：DDR2/Flash 读写校验通过，无坏块
- 冗余切换：双机热备切换 < 50ms，数据无丢失、无扰动
- 老化测试：连续 24 小时满载运行，温升正常、无异常告警
技术避坑指南
- 型号后缀匹配：必须为H4A版本，与旧款 H1/H2/H3不可直接互换（处理器 / 固件差异）
- 固件兼容：需与 Mark VIe 系统固件版本匹配，错配会导致启动失败、网络异常
- 供电规范：严格 28VDC±10% 供电，避免过压 / 欠压导致控制器损坏或重启
- 静电防护：拆装必须戴防静电手环，板载高密度芯片易受静电击穿
- 冗余配置：双机冗余需同步配置 IP、时钟同步与冗余参数，否则切换失效
常见问答 (Q&A)
Q1：IS420UCSBH4A 与 IS420UCSBH3A 有何区别？A1：H4A 为1066MHz 四核，H3A 为 800MHz 双核；H4A 性能更强、支持更新固件，H4A 可向下兼容替换 H3A。
Q2：是否需要电池？A2：无需电池，程序与参数固化在 Flash 中，掉电不丢失。
Q3：能否用 ToolboxST 直接配置？A3：是的，GE 官方 ToolboxST 软件可完成配置、编程、诊断与固件升级。
Q4：主要故障现象有哪些？A4：控制器无法启动、IONet 网络中断、冗余切换失败、实时控制异常、温度 / 振动保护误动。
