描述
产品深度介绍

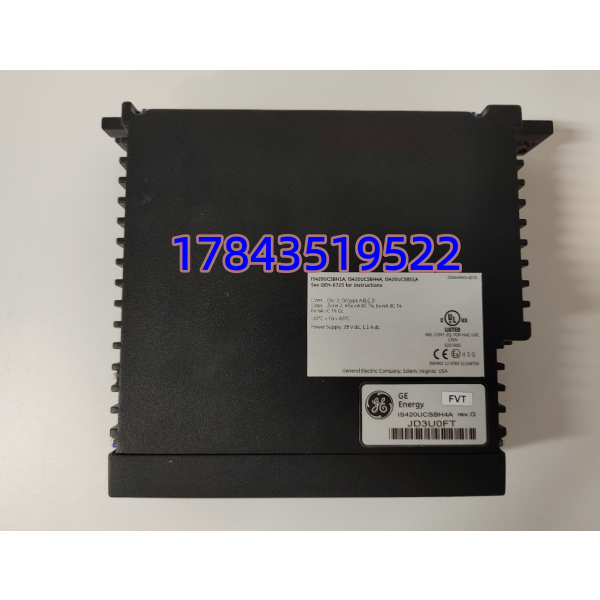

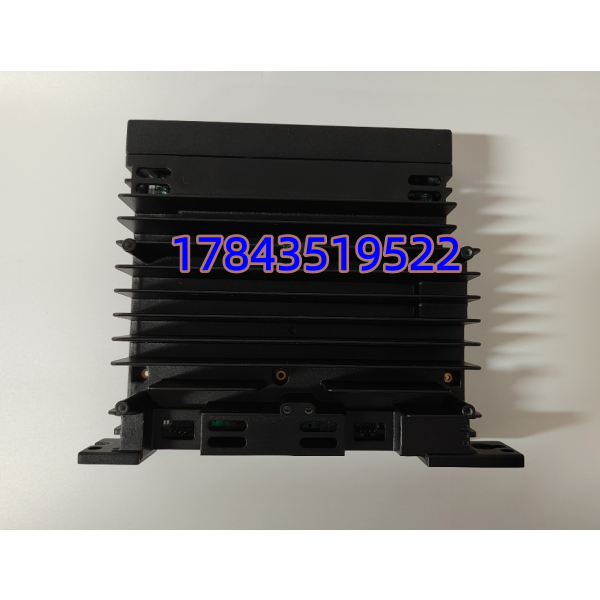

GE IS420UCSBH4A 是 Mark VIe 体系下独立式 UCSB 高性能控制器，区别于传统 VME 背板 CPU，采用独立单板无背板架构，不依赖机架背板承载 I/O，依靠专用 IONet 工业以太网对接全部远程 I/O 包件。模块搭载 Intel 1066MHz 工业处理器，搭载 QNX 硬实时操作系统，支持浮点热力学算法、机组超速保护、燃料阀闭环调节，适配燃气轮机、蒸汽轮机、压缩机、EX2100e 励磁调速系统。整机无风扇密闭散热，支持单工、双冗余、TMR 三重冗余组态，ECC 纠错内存规避运算数据失真，多路隔离以太网划分现场 I/O、中控 HMI、第三方通讯网段，是老旧 Mark VIe 机组改造、故障停机抢修核心替换备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 主控处理器 | Intel EP80579，主频 1066MHz |
| 运行内存 | 256MB DDR2 ECC 纠错内存 |
| 程序存储 | 2GB 板载 NAND Flash 闪存 |
| 操作系统 | QNX Neutrino 硬实时多任务内核 |
| 专用 I/O 网络 | 3 路独立 10/100M IONet 工业以太网 |
| 对外通讯口 | 双路通用以太网，支持 EGD、Modbus TCP |
| 安装方式 | 标准 DIN 导轨机柜安装 |
| 供电输入 | 24V DC ±10V |
| 整机功耗 | 11 W，无风扇被动散热 |
| 工作环境温度 | -30 ℃ ~ 65 ℃ |
| 存储温度 | -40 ℃ ~ 85 ℃ |
| 冗余架构支持 | 单 CPU、双冗余、TMR 三重容错组态 |
| 兼容同系列型号 | IS420UCSBH2A、IS420UCSCH2A 硬件互通 |
| 适配机组系统 | Mark VIe、Mark VIeS、EX2100e、LS2100e 励磁控制系统 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、出厂批次标签，匹配进口报关入库单据
- 防伪识别：机身激光蚀刻完整型号编码，无打磨、重喷码、改码痕迹
- 外观检查：PCB 无腐蚀、外壳密封完好、网口弹片无弯折、焊点无维修补焊
- 附件核对：原厂防静电真空袋、出厂质检贴纸齐全
2. 上机功能测试测试平台搭载 Mark VIe 原厂仿真系统，配套全套 IONet 远程 I/O 包件
- 通电自检：状态 LED 启动逻辑正常，无硬件报错弹窗
- 三路 IONet 通讯测试：多路 I/O 节点同时扫描，无丢包、通讯无延迟
- 浮点算法负载测试：导入机组燃烧控制完整工程，连续运算无数据漂移
- 连续老化：24 小时不间断带电运行，记录整机温升曲线，无过热重启
- 冗余切换测试：模拟单控制器离线，备用节点无缝接管控制逻辑
3. 电气参数测试
- 500V 摇表绝缘电阻测试，供电回路绝缘＞10 MΩ
- 24V 输入电压波动冲击测试，验证内部电源滤波稳定性
- 以太网隔离耐压测试，规避现场电机电磁干扰串扰
4. 配置固件验证
- 读取控制器底层固件版本并存档
- 记录出厂默认 IONet 网段基准参数，提供客户替换对照参考

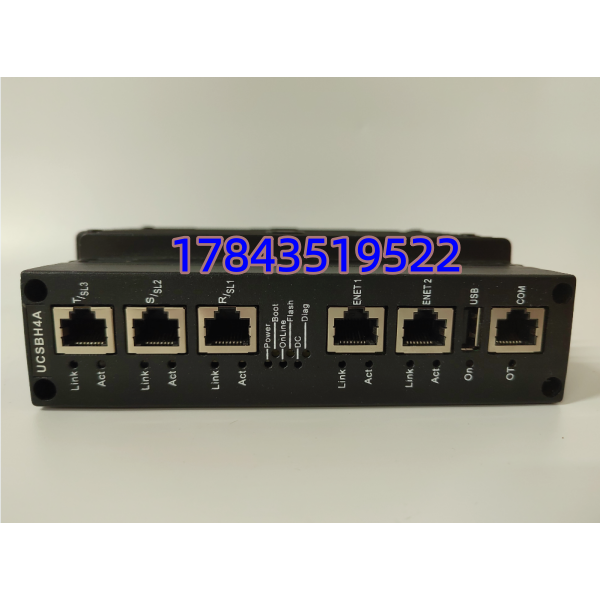

- 拍摄三路 IONet 网口、供电端子布局完整存档
5. 最终质检与包装
- 专职工控质检人员签字出具完整通电检测报告
- 独立防静电真空袋密封封装，隔绝运输静电损伤
- 外层加厚气泡膜、防潮工业纸箱双层加固打包
