描述
产品深度介绍

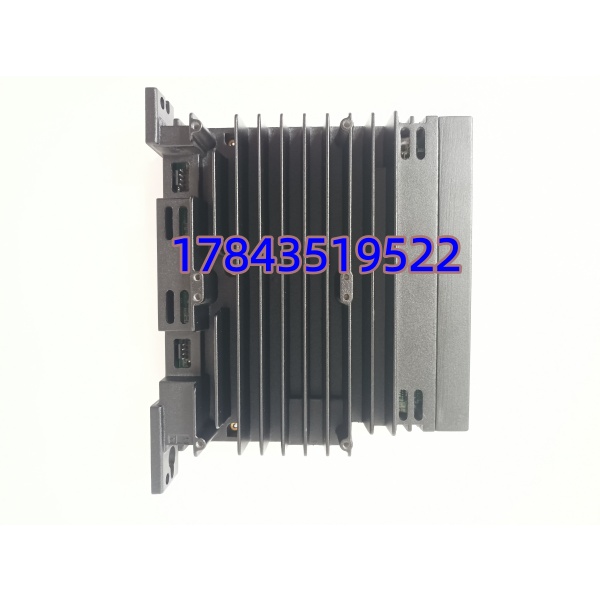

IS420UCSBH1A 是 GE Mark VIe 平台专用独立式 UCSB 控制器，作为燃气轮机、蒸汽轮机、联合循环机组的核心运算单元，整机采用无风扇、无内置电池架构，依靠铝合金鳍片被动散热，适配电厂高粉尘、宽温工况。模块搭载 600MHz Intel EP80579 工业处理器，搭配带 ECC 纠错的 256MB DDR2 内存与 2GB 大容量闪存，运行 QNX 实时操作系统，毫秒级周期执行保护、调节、联锁控制逻辑。板载多路独立 IONet 工业以太网，为 Mark VIe 私有确定性总线，搭配 IEEE1588 精密时钟同步，多控制器同步误差控制在 100 微秒内，满足 TMR 三取二冗余安全要求。无需 VME 背板即可独立安装，直接通过 IONet 网线对接现场 I/O 模块，单块控制器可挂载多组 I/O 采集站；内置硬件故障自诊断，网口断线、内存校验错误、程序异常均可上传至 ToolboxST 上位软件，支持在线固件升级，大修改造、机组扩容替换频次高。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整料号 | IS420UCSBH1A |
| 适配系统 | Mark VIe、Mark VIeS、LS2100e、EX2100e 涡轮控制系统 |
| 核心处理器 | 600 MHz Intel EP80579 工业级单核处理器 |
| 内存存储 | 256 MB DDR2 ECC 纠错内存，2 GB NAND 程序闪存 |
| 操作系统 | QNX Neutrino 实时嵌入式系统 |
| 工业总线 | 多路冗余 IONet 专用以太网（Mark VIe 私有 I/O 总线） |
| 同步协议 | IEEE 1588 精密时钟同步 |
| 供电规格 | 18 ~ 30 VDC，额定 24/28 VDC，峰值功耗 26.7 W |
| 散热结构 | 铝合金鳍片被动散热，无风扇、无内置电池 |
| 冗余架构 | 支持 Simplex 单控、Dual 双冗余、TMR 三重冗余三取二 |
| 工作温区 | -30 ℃ ~ +65 ℃，存储 – 40 ℃ ~ +85 ℃ |
| 防护认证 | CE、UL、ATEX Zone2、RoHS 工业防爆认证 |
| 安装方式 | 控制柜面板固定 / 标准 Mark VIe 机架槽位安装 |

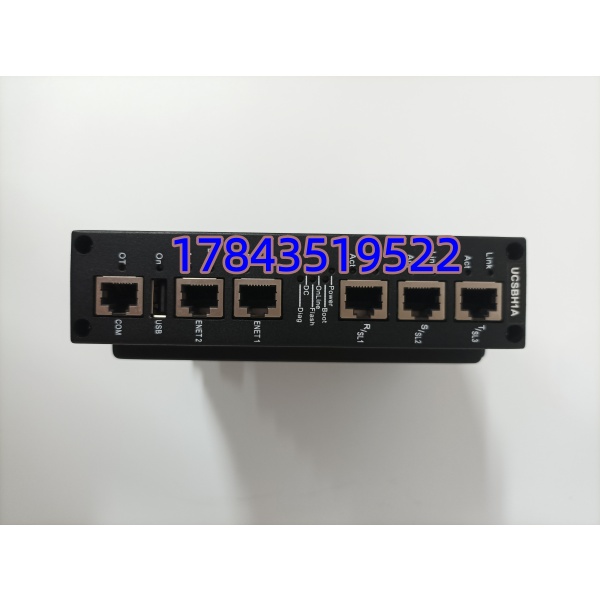

| 对外接口 | IONet 网口、调试以太网、USB 本地程序接口 |
| 诊断功能 | 内存校验、网口链路、程序运行、硬件电压实时自检 |
| 整机重量 | 约 1.1 kg（2.4 磅） |
常见问题解答
Q1：IS420UCSBH1A 支持带电热插拔更换吗？A：不支持。模块整机 24VDC 供电，带电拔插网线或控制器会产生电冲击，造成网口芯片烧毁、机组控制逻辑瞬时中断；TMR 冗余架构也需先旁路联锁、断电后再更换单台控制器。
Q2：同系列 IS420UCSBH4A 可以直接替换 IS420UCSBH1A 吗？A：物理安装尺寸一致，但处理器主频、内存容量存在差异，底层固件版本不互通，直接替换会报硬件不匹配故障。老旧 Mark VIe 机组优先选用同型号 IS420UCSBH1A，新机组高配款不可向下兼容替换。
Q3：模块内置电池吗，程序断电后会丢失吗？
A：无内置备用电池，控制程序、参数全部固化在 2GB NAND 闪存内，完全断电不会丢失逻辑；仅运行临时变量存于内存，上电后自动从闪存加载完整程序，无需重复下载。
Q4：全新现货库存与原厂直订货硬件有无差异，质保多久？
A：原厂出厂硬件标准、散热结构、网络芯片完全统一，现货为渠道全新闲置库存，从未接入机组运行，机身序列号可在 GE 发电系统后台核验；原厂订货周期超 3 个月，现货可当日出库。本店全新原装统一提供 12 个月质保，拆机二手件仅 3 个月质保，火电燃机安全控制回路建议选用全新件。
Q5：IONet 普通工业网线可以替代专用屏蔽网线吗？
A：强电磁电厂环境不建议混用普通网线。IONet 为实时确定性总线，变频器、高压母线周边必须使用双层屏蔽工业网线，普通非屏蔽网线易出现周期性 I/O 数据丢包、逻辑超时报警。
Q6：控制器频繁报内存 ECC 校验错误是什么原因？
A：两类高频诱因：①柜内温度超 65℃，散热鳍片积灰导致过热，内存数据校验出错；②供电 24VDC 纹波过大，电源负载余量不足。清理散热灰尘、更换冗余电源后故障基本消除。
