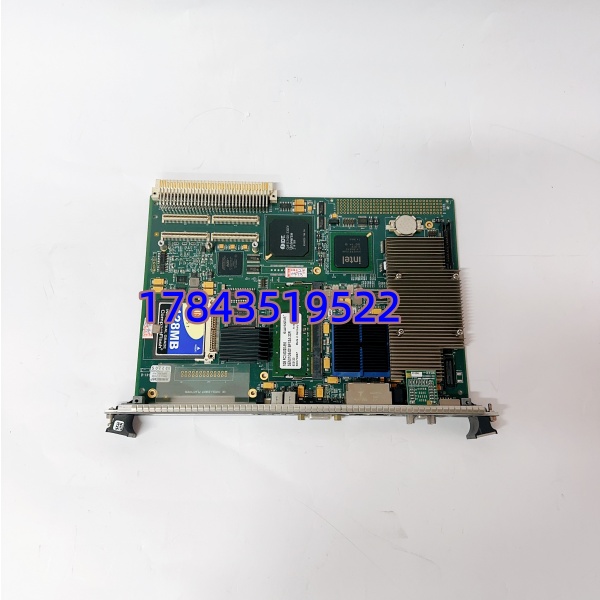

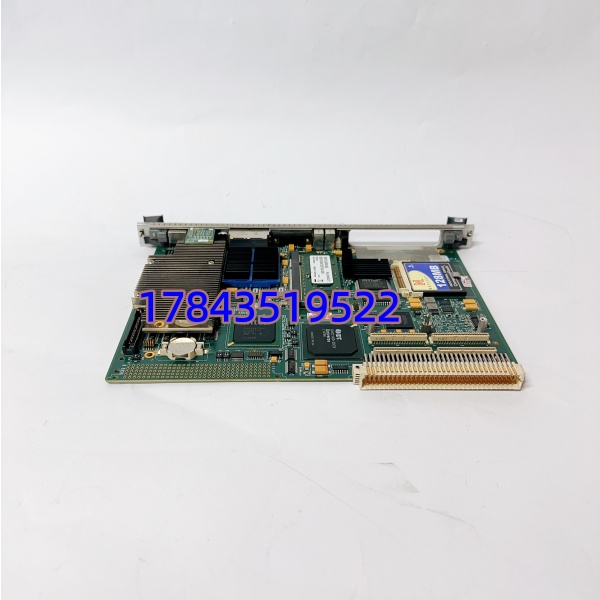

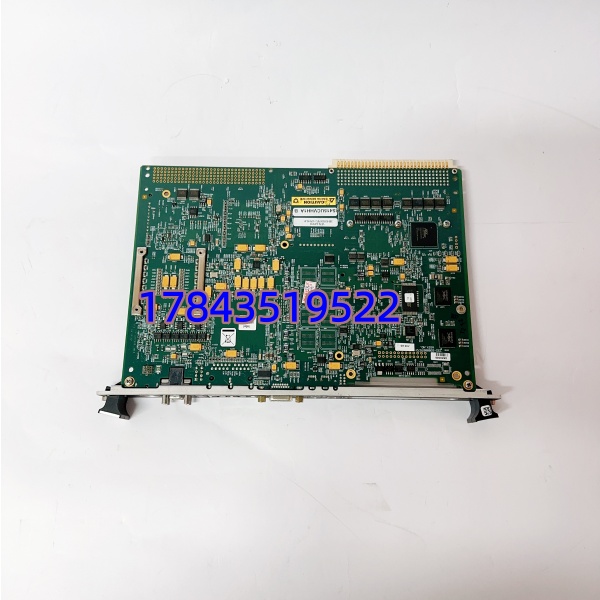

GE IS415UCVHH1A B | VME 总线控制器 双网口冗余模块

描述

产品深度介绍

这套组件是 GE Mark VI/VIe 涡轮控制系统的核心成套板卡，由主控卡、辅助控制卡、通讯子卡组合而成，整体归属物料编号 350-9300007672-12F010 A1。整套设备主要应用在燃气轮机、蒸汽轮机、联合循环发电机组中，负责设备逻辑运算、转速温度监测、联锁保护以及数据交互。

整套板卡采用 VME 总线架构，支持多重冗余配置，具备工业宽温、抗振动的特性。多接口设计可对接现场 I/O 设备与上位监控系统，运行稳定，适配电厂、油气场站等连续作业场景。

关键技术规格

质量透明化检测流程

1. 入库验收检测逐块核对板卡型号、版本与整机物料编号，查验原厂标签与序列号。检查电路板无腐蚀、元件无鼓包、金手指无氧化磨损，确认无拆卸维修痕迹。清点配套纸质资料与合格证，完成来源信息登记。
2. 上机功能测试使用 GE Mark VIe 专用测试机架开展实测。通电后观察指示灯状态，确认自检流程正常。逐一测试以太网、串口、USB 等全部接口，完成协议通讯握手。模拟现场信号做 24 小时连续负载运行，全程记录板卡温升数据，最后出具纸质测试报告。
3. 电气参数测试采用 500V 摇表开展绝缘电阻测试，实测数值均大于 10 MΩ。完成接地连续性检测，按照设备标准执行耐压测试，全程无击穿、无漏电现象。
4. 固件 / 程序验证读取每块板卡当前固件版本并登记存档，区分不同批次版本号。拍摄板卡跳线、拨码位置照片，备份原始配置参数，方便后期对照使用。
5. 最终质检与包装质检员逐项复核检测数据并签字确认。板卡分别装入防静电袋密封，外层搭配气泡膜与硬纸箱防护，箱体张贴质检合格标签与出库日期。可按需向客户提供测试照片、视频以供核验。


   技术避坑指南

   1. 固件版本不匹配不同批次板卡固件版本存在差异，新旧固件混用会造成系统通讯中断。之前遇到过现场更换整套卡件后，系统持续弹出通讯超时告警，排查两天才发现新旧固件协议细节不一致。替换前务必读取原有整套板卡固件版本，采购时明确版本要求，版本不符可安排现场刷写适配程序。
   2. 跳线与拨码配置错误整套板卡包含多处跳线与拨码，用于设置通讯地址、终端电阻等参数，默认配置不一定匹配现场工况。这是高频出错点，更换前一定要用手机完整拍摄旧卡配置，新卡上机前逐点复刻设置。总线两端必须单独开启 120Ω 终端电阻，中间节点保持关闭。
   3. 端子与线缆不兼容整套组件接口类型较多，不同版本针脚定义存在细微差别，仅凭经验接线容易出错。更换前提前查阅对应版本接线图纸，接口不匹配时使用转接端子处理。通讯线缆屏蔽层按照规范做单端接地，避免干扰信号传入。
   4. 电源规格差异整套板卡满载运行功耗高于单块卡件，原有电源容量容易不足。单块主控卡功耗约 8W，整套满配后整体功耗明显上升，配置电源时预留 20% 以上功率余量，电源负载接近上限时及时增配电源模块。
   5. 静电防护不到位板卡集成大量精密芯片，静电极易造成硬件永久性损坏。曾见过运维人员未佩戴防静电手环直接插拔板卡，通电后板卡元件烧毁，造成不小损失。拆装全程佩戴防静电手环，在防静电垫上操作，干燥环境下务必提高防护意识。
