GE IS410SRLYS2A | 12 路隔离继电器输出 单端端子板

描述

产品深度介绍

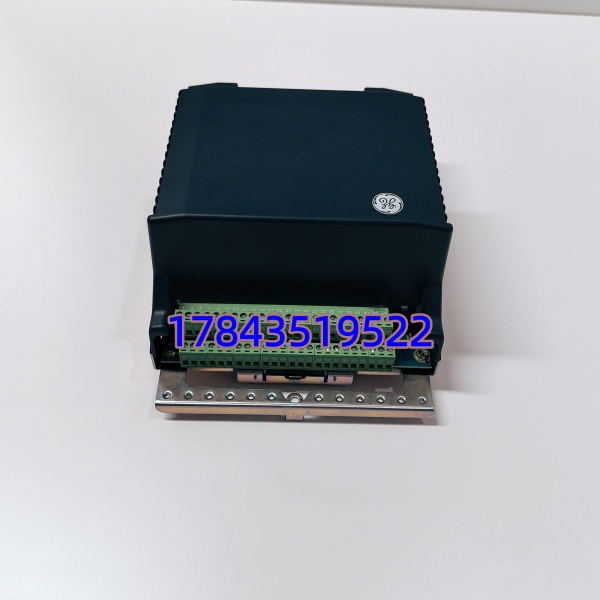

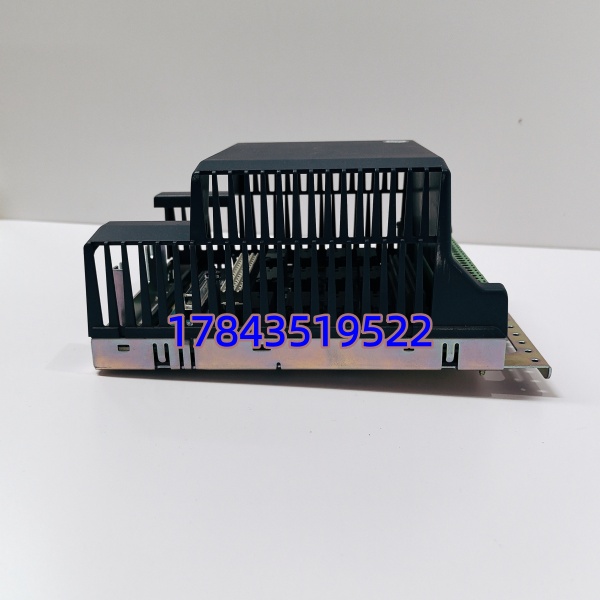

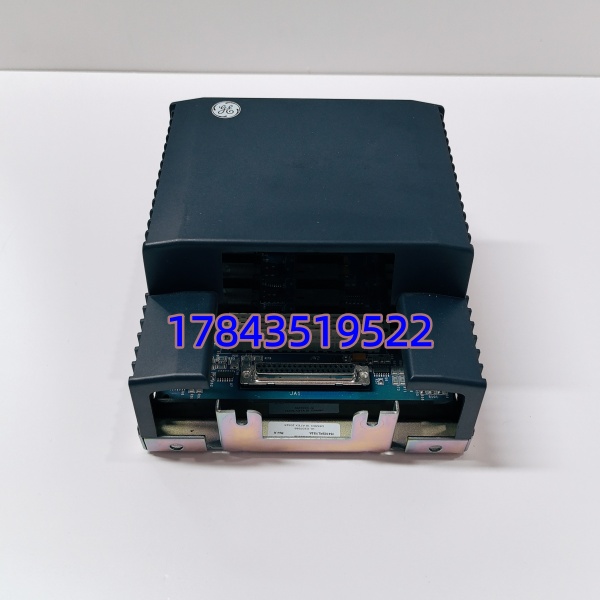

GE IS410SRLYS2A / IS400SRLYS2ABB 是 GE Mark VIe 涡轮与发电机组控制系统专用的单端继电器输出端子板（SRLY），用于将控制器逻辑信号转换为干触点输出，驱动现场电磁阀、接触器、报警灯等执行元件。

• IS410SRLYS2A：核心端子板，含 12 路继电器输出电路与接口。
• IS400SRLYS2ABB：配套底座 / 总成，含外壳、连接器与安装结构。采用高隔离设计（通道间≥1500V AC，通道 – 逻辑≥2500V AC），具备SOE 事件记录、触点诊断与短路保护，适用于燃气轮机、蒸汽轮机、发电机及关键过程工业的安全与控制回路。

关键技术规格

技术避坑指南

1. 触点过载烧毁
   • 问题：负载电流 / 电压超额定，触点熔焊或烧蚀。
   • 避坑：严格按 240V AC/2A 上限选型；感性负载（电机 / 电磁阀）加续流二极管。
   • 案例：现场直接驱动 240V/5A 接触器，触点 3 次动作后烧毁。
2. 共地干扰导致误动作
   • 问题：强电 / 弱电共地，干扰触发继电器误吸合。
   • 避坑：强弱电分开接地；端子板地与现场地隔离；长距离用屏蔽线。
   • 警示：某电厂因共地，夜间干扰导致报警回路误触发。
3. 通道配置与实际不符
   • 问题：软件启用未接线通道，悬空触点受干扰抖动。
   • 避坑：闲置通道软件禁用 + 触点短接；不悬空。
4. 静电损坏驱动芯片
   • 问题：裸手操作，静电击穿继电器驱动电路。
   • 避坑：全程戴防静电手环；在防静电垫操作；冬季加湿。

安装与接线指南

阶段一：准备（10 分钟）

1. 停机并断 Mark VIe 机架电源，放电 5 分钟。
2. 防静电手环 + 防静电垫；工具：十字螺丝刀、万用表、标签纸。
3. 备份：导出模块配置，拍照记录旧端子板接线。

阶段二：拆卸旧板（15 分钟）

1. 断开 12 路输出线缆，标签标注通道号。
2. 拧下固定螺丝，垂直取出 IS410SRLYS2A/IS400SRLYS2ABB。
3. 检查机架插槽无变形、针脚无弯曲，清理灰尘。

阶段三：安装新板（15 分钟）

1. 核对型号：IS410SRLYS2A + IS400SRLYS2ABB。
2. 对准插槽垂直推入，拧紧螺丝（扭矩 0.5–0.8N・m）。
3. 接线：按标签接 12 路输出，端子压紧，避免虚接。

阶段四：上电测试（20 分钟）

1. 测 24VDC 供电正常，无短路。
2. 通电后模块自检通过，无报错。
3. 逐通道触发，万用表验证通断，触点压降 < 0.1V。
4. SOE 测试：触发事件正常记录，时间戳准确。
5. 满载运行 30 分钟，无异常温升、无误动作。
