产品深度介绍（Product Introduction）

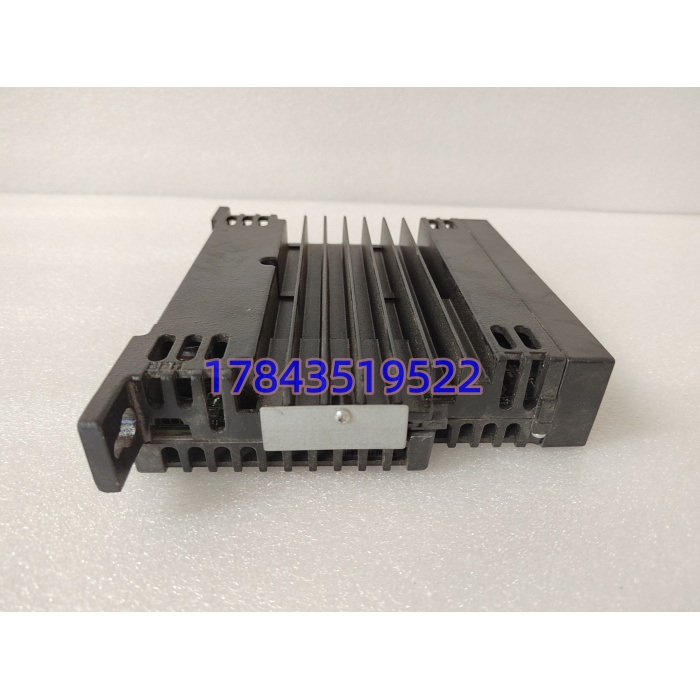

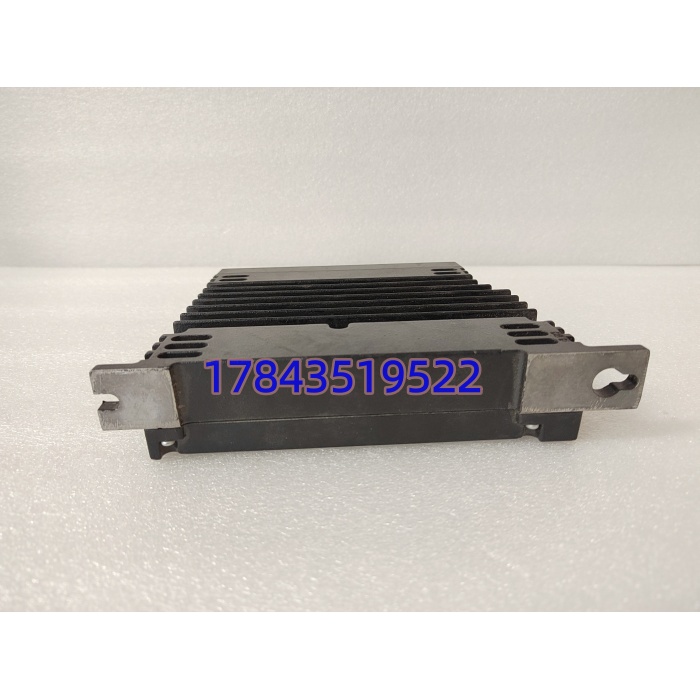

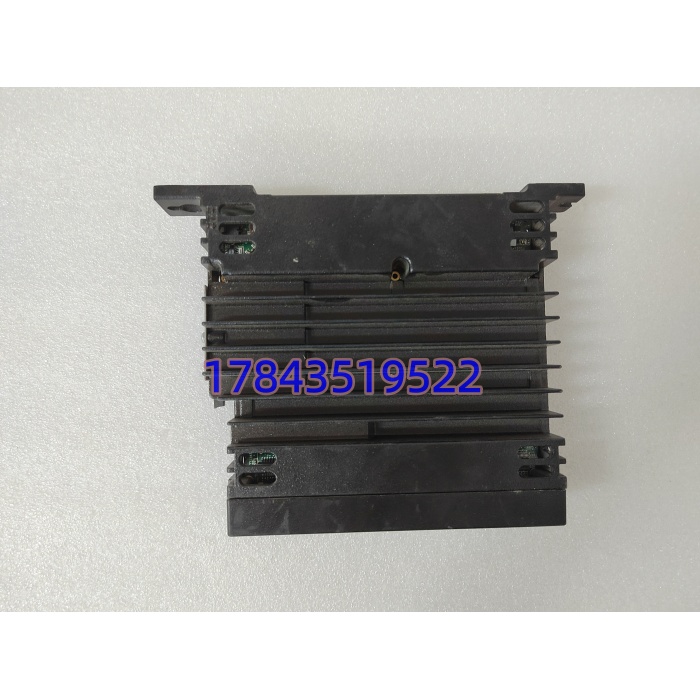

GE IS220UCSAH1AK 是通用电气 Mark VIe 系列的独立面板安装嵌入式控制器（UCSA模块），运行 QNX Neutrino 实时操作系统，作为燃气轮机、蒸汽轮机及大型旋转机械控制系统的核心处理单元。它通过 IONet 工业以太网与 IS200/IS220 系列 I/O 包确定性通信，支持 Simplex/Dual/TMR 冗余架构，广泛用于电厂、油气压缩站及联合循环机组。
该模块采用无风扇密闭设计，内置 Freescale PowerPC 处理器与 256MB 内存，可承载复杂 PID 回路、SOE 事件记录及燃机顺序控制逻辑。相比机架式 CPU，UCSA 支持独立面板安装并直接与 HMI/工程师站联网，配合 ToolboxST 软件实现在线下装、时间同步(IEEE 1588)及完整诊断，是原厂指定替换备件中交钥匙性最高的选项。
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | IS220UCSAH1AK（GE Mark VIe UCSA Controller） |
| 制造商 | General Electric (GE Power / GE Vernova) |
| 系统平台 | Mark VIe / Mark VIeS Speedtronic |
| 模块类型 | 嵌入式独立控制器 (UCSA – Universal Control & Sync Adapter) |
| CPU | Freescale PowerPC MPC8349E @ 667 MHz |
| 内存 | 256 MB DDR SDRAM，512 MB NAND Flash |
| 操作系统 | QNX Neutrino RTOS |
| 以太网端口 | 5× RJ45 10/100Base-TX（2口 IONet 确定性 + 3口 UDH/HMI/Plant Net） |
| 串行接口 | RS-485（部分变体支持 RS-232/RS-485 可配置，Modbus RTU） |
| 输入电源 | 18–32 V DC（标称 24–28 V DC），功耗 ≤15 W |
| 工作温度 | 0℃～+65℃（面板安装，无风扇对流冷却） |
| 存储温度 | -40℃～+85℃ |
| 湿度 | 5%–95% RH（非冷凝） |
| 安装方式 | 面板安装（Panel Mount），金属外壳带前面板 LED 及连接器 |
| 安全认证 | CE / UL / cUL / CSA，SIL 2/3 per IEC 61508（TÜV） |
| 配套软件 | GE ControlST / ToolboxST（V04.03 及以上） |
| 冗余支持 | Simplex / Dual / Triple Modular Redundant (TMR) |
入库验收与功能检测（QC SOP）
我们对此型号执行以下 5 步检测，可提供实测照片/视频：
1. 入库验收
- 核验 GE 原厂装箱单、序列号标签（S/N 可向 GE 渠道核查生产批次）
- 防伪检查：原厂激光印字、防静电袋密封完好、无二次焊接痕迹
- 外观：壳体无磕碰变形、前面板 LED 透镜洁净、接插件针脚无氧化发黑
- 附件核对：原厂说明书/标签、出厂日期在合理窗口内
2. 上机 Live Test
- 测试环境：Mark VIe 试验台架 + ToolboxST Vxx（匹配目标现场版本）
- 通电自检：PWR/STATUS LED 正常，无 FAULT 告警
- IONet 通信握手：连接 IS220 I/O Pack，确认包周期稳定（EGD 广播正常）
- 应用下装：载入测试逻辑，执行基本 PID 回路及 DI/DO 扫描，记录周期抖动
- 连续运行 >4 小时温升监测（壳温 ≤ 规格上限）
3. 电气参数测试
- 输入电压耐受：18V / 24V / 32V DC 三档供电，模块均正常启动
- 功耗测量：额定负载下 ≤15W（Fluke 435 功率计记录）
4. 固件/配置验证
- 读取并记录固件版本号（如 Vxx.xx），标注于测试报告
- 若有客户指定固件需求，提前刷写匹配版本再发货
- DIP/跳线位置拍照存档
5. 最终包装
- QC Passed 标签（日期 + 检验员签名）
- 放入新防静电袋密封 → 气泡膜包裹 → 加固纸箱
- 随箱附测试摘要（可选提供完整 Test Report PDF）
技术避坑指南（替换/维护注意事项）
❗ 固件版本不匹配（Firmware Rev Mismatch）
Mark VIe 控制器与 I/O Pack、ToolboxST 版本强关联。换新 UCSA 若固件过新或过旧，会出现 IONet 节点无法识别或 SOE 时间不同步。踩过的坑：一台 9FA 燃机换上新模块后 I/O 全 Offline，折腾一天发现旧系统跑 V5.x 固件，新模块出厂 V7.x 不向下兼容——需先用 ToolboxST 刷回匹配版本。替换前一定记录原模块固件版本号！
❗ IONet 与 UDH 网口接反
UCSA 前面板 5 个网口：P1/P2 = IONet（连 I/O Pack），其余 3 口 = UDH（HMI/工程师站/厂网）。接反会导致 I/O 全部掉线但 HMI 还能 Ping 通控制器，极易误判为 I/O 故障。更换后用标签明确标注每个端口用途，上电第一时间查 IONet Status。
❗ 电源极性 & 容量
标称 24V DC 但允许 18–32V，部分现场由机架 PS 模块供 28V。注意正负极反接会烧保险。若系统扩建 I/O 较多，核算总功耗——单块 UCSA 约 12–15W，加上多块 I/O Pack 总 24V 电源需留 20% 余量，否则偶发重启很难查。
❗ 静电防护 (ESD)
UCSA 背部多针 Euro-style 连接器对静电敏感。冬天干燥季节尤其注意——戴手环、放防静电垫上再拆封。见过没戴手环直接插模块，通电后 FAULT 常亮，只能报废。
❗ 冗余配置遗忘
TMR/Dual 系统中换下单台 UCSA 后，必须在 ToolboxST 中确认 Controller Identity / Node ID 与旧配置一致，并在软件中执行 Sync 或重新建立冗余对。忽略这步会导致新模块始终处于 Standby 且不接管控制。
