产品深度介绍

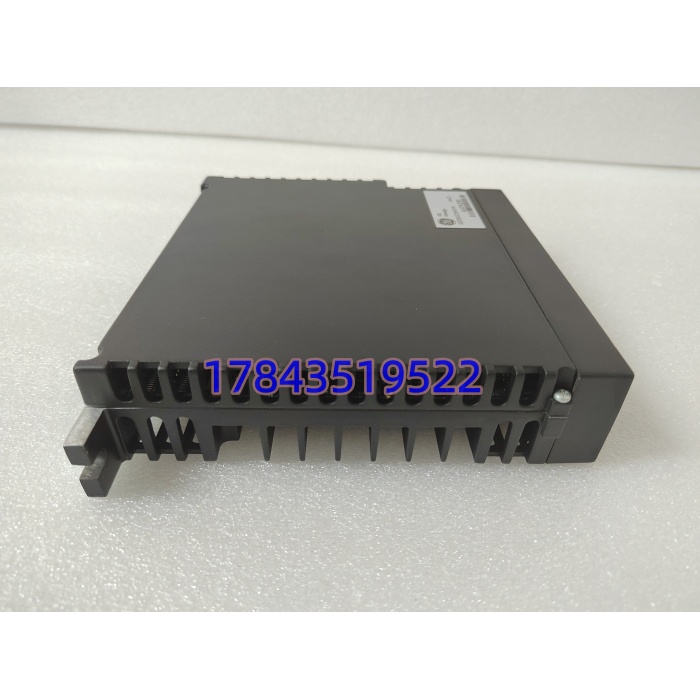

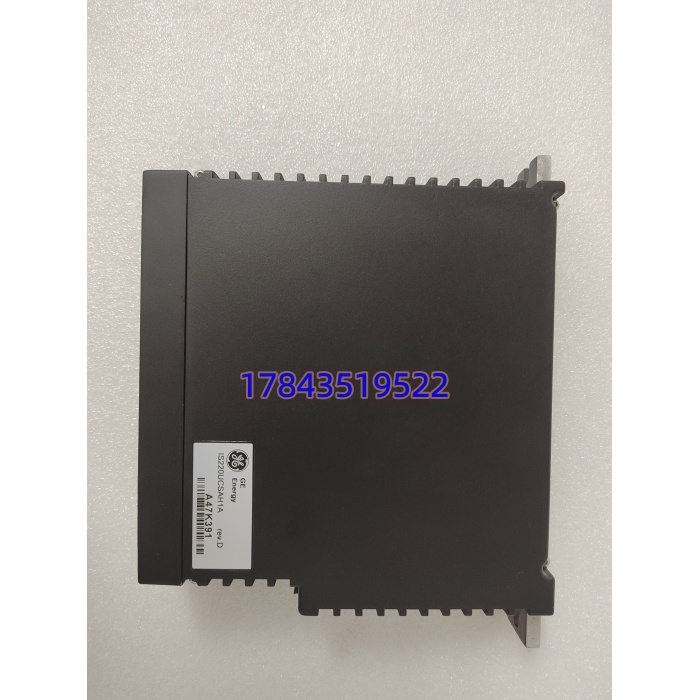

GE IS220UCSAH1A 是 GE Mark VIe 分布式控制系统的核心通用控制器模块（UCSA），搭载 Freescale PowerPC 8349 667MHz 处理器与 QNX Neutrino 实时操作系统，运行汽轮机/燃机保护与控制算法，通过专用 IONet 以太网与 IS200/IS220 系列 I/O 包高速通信，同时经 UDH 端口接入厂级 SCADA/HMI。

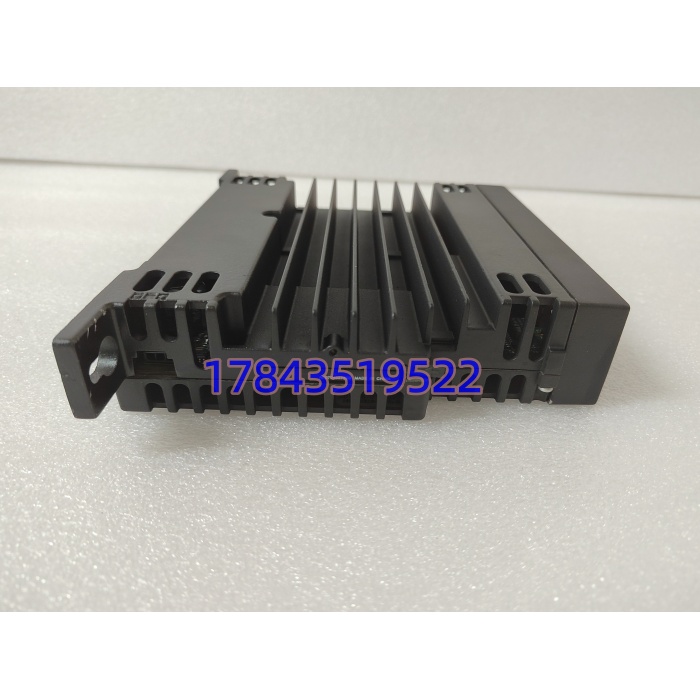

该模块采用无风扇被动散热设计，支持单重(1oo1)、双重(1oo2)及三重冗余(TMR)配置，内置硬件看门狗与 CRC 校验，通过 NFPA Class I Div.2 危险场所认证。相比通用 PLC，它的确定性实时响应（毫秒级控制环）和原生透平保护算法使其在发电、油气压缩机组等关键工艺中不可替代
关键技术规格
| 参数 | 数值 |
|---|---|
| 制造商 | General Electric (GE / Emerson Automation) |
| 型号 | IS220UCSAH1A（UCSA-H1A REV 视批次而定） |
| 所属系统 | GE Mark VIe / Mark VIeS DCS |
| 处理器 | Freescale MPC8349 PowerQUICC II Pro, 667 MHz |
| 操作系统 | QNX Neutrino RTOS（实时多任务） |
| 内存 | 256 MB DDR SDRAM + CompactFlash（应用存储） |
| 供电电压 | 18–36 VDC（典型 24 VDC） |
| 功耗 | 典型 12 W（最大约 12.5 W） |
| 以太网接口 | 2×UDH + 3×IONet（10/100Base-TX RJ45），部分批次含第6口 |
| 串口 | RS-232（DB9 调试口）/ RS-485（Modbus RTU 选配） |
| USB 接口 | 前面板 USB 2.0（用于维护/CF卡读写） |
| 前面板 LED | PWR、BOOT、ONLINE、FLASH、DC、DIAG、LINK/ACT |
| 冗余支持 | 1oo1 / 1oo2 / 2oo3（TMR）三重冗余投票 |
| 工作温度 | 0～+65°C（无风扇被动散热） |
| 存储温度 | -40～+85°C |
| 湿度 | 5%～95% RH（非凝露） |
| 防护等级 | IP20（柜内安装） |
| 认证 | NFPA Class I Div.2 / Zone 2 危险场所适用 |
| 安装方式 | Mark VIe 机柜基座安装（Base-mounted）或配套机架 |
| 配套电源模块 | 典型搭配 IS220PSCAH1A 或同系 24V DC 电源包 |
技术避坑指南
❗ 固件版本不匹配（Firmware Mismatch）
新模块 CF 卡内固件与现场 ToolboxST 版本跨度过大时，下载程序会报”Version Incompatible”。我遇过一个电厂，换上新 UCSA 后一直 BOOT 灯红闪，折腾半天发现原系统是 ControlST V4.x，新模块刷的是 V6.x。避坑：更换前用 ToolboxST 查原模块固件版本 → 新模块刷至相同版本再装机，或确认向上兼容说明。
❗ UDH 与 IONet 网线混插
UDH 接 HMI/工程师站，IONet 专接 I/O Pack，物理都是 RJ45 但逻辑层不能互通。混插最直接后果是全系统 I/O 掉线。避坑：拆线前用彩色标签区分 UDH(蓝)/IONet(黄)，恢复时严格按标签插回。建议在网线两端同时打标。
❗ CompactFlash 卡未随模块迁移
IS220UCSAH1A 的应用、配置、序列号信息存储在 CF 卡上（部分新版内置 eMMC 但仍兼容 CF）。直接换新模块不插旧 CF 卡 → 空机无程序。避坑：换模块时旧 CF 卡随旧模块保留或插入新模块；若新模块自带 CF，先 Image 备份旧卡内容再决定是否覆盖。
❗ 冗余 TMR 模块固件不一致
三重冗余配置要求三块 UCSA 固件版本严格一致，否则表决逻辑报错或同步失败。避坑：成套采购或成套刷新固件，不要随意混入不同 REV 级别的模块。
❗ 静电击穿（ESD）
冬天干燥季节尤甚。我曾见同行徒手拿模块边角，上电后 PWR 灯微亮但 ONLINE 永远不亮，内部 ESD 敏感元件已损。避坑：必须戴防静电手环，模块只从防静电袋取出后立即装入机架，闲置时放回袋内。
