描述
产品详情
・型号：IS220PVIBH1AL・品牌：GE（GE Vernova）・系列：Mark VIe 涡轮控制系统
规格参数

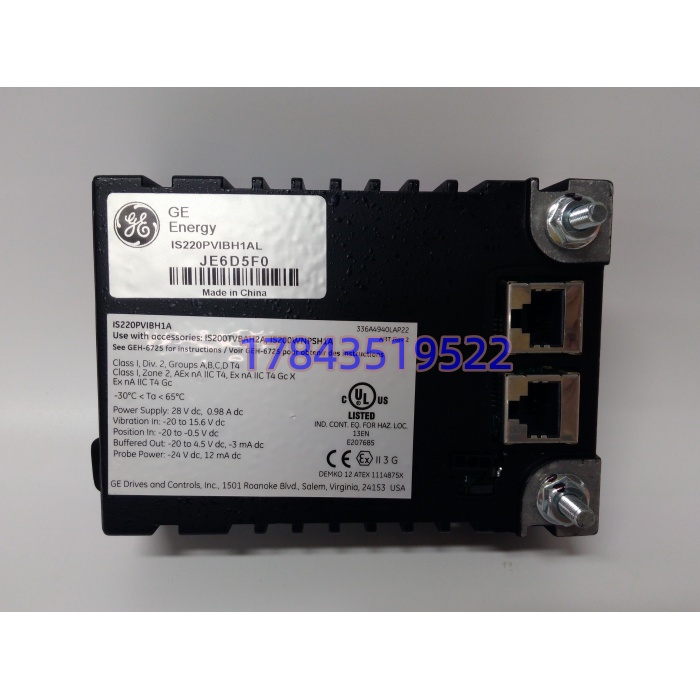

- 硬件形态：铝制外壳 I/O Pack 模块，DB‑37 信号接口，双 RJ45 IONet 网口，前端红外调试端口
- 输入通道：13 路差分振动输入，兼容涡流、速度、加速度传感器；2 路键相输入
- 探头供电：‑24VDC，每路传感器最大 12mA
- 通讯：双路 100Mbps 全双工 IONet 以太网，冗余网络链路
- 采样帧率：3.125‑100Hz 多档可配置

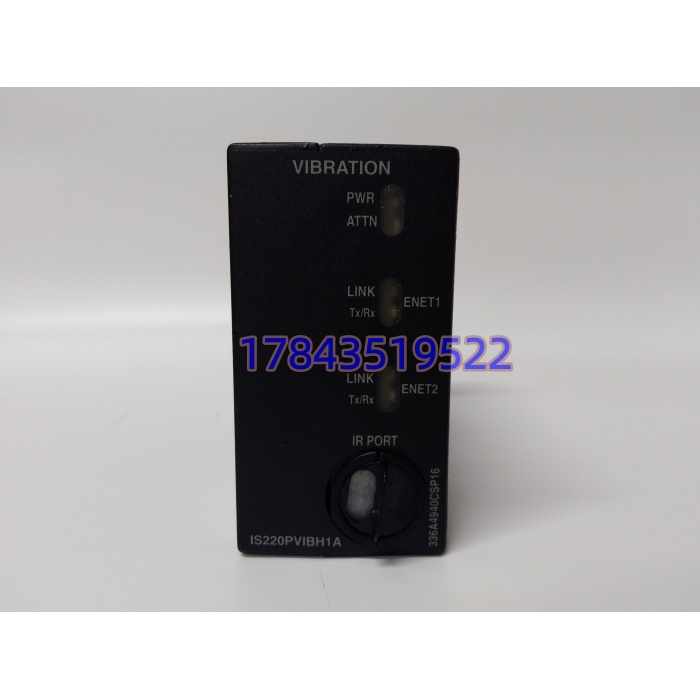

- 状态指示：电源、告警、两路网络链路收发状态 LED 指示灯
- 供电范围：18‑32VDC 直流供电，整机功耗以原厂手册为准
- 工作温度：‑30℃ ~ +65℃，控制柜内部安装
- 存储温度：‑40℃ ~ +85℃
- 湿度：5%‑95% RH，无冷凝
- 重量：约 0.45kg
- 原产地：以实物铭牌为准
- 生命周期：硬件已经老旧，原厂不再生产全新件；提供原厂翻新服务；市面主要流通拆机测试备件
- 选型提示：硬件修订版本、固件必须匹配整套 Mark VIe ControlST 工程版本；必须搭配对应 TVBA 振动端子板，不能直接接入现场探头
产品介绍
IS220PVIBH1AL 是 Mark VIe 系统的 PVIB 振动 I/O 包，专门处理燃气轮机、蒸汽轮机的轴承振动、轴位移以及键相信号。模块给涡流探头提供负 24 伏激励电源，把模拟振动信号做高速 AD 转换，依靠双冗余 IONet 网口上传给控制器，参与振动超限保护、趋势记录与频谱分析。
坦白讲，国内大量联合循环电厂、石化驱动透平还在运行这套硬件。如果直接整体升级新控制系统，需要更换全部 I/O、重新敷设探头电缆、重做整套保护逻辑与跳机试验，很难拿到长检修窗口。我在现场遇到该模块常见故障：网口芯片受电磁干扰损坏、‑24V 探头供电回路烧毁、DB37 接插件虚接；固件版本不匹配，会出现模块无法注册、振动读数跳变。
应用场景与行业案例
痛点切入：该模块负责机组关键振动保护信号采集，一旦故障，轴振、轴位移测点全部丢失，振动保护逻辑失去输入，机组处于无保护运行状态，必须降负荷尽快消缺。机柜电磁干扰、探头侧短路、长期振动造成接插件松动，是主要损坏诱因。
典型场景
- 火电行业：联合循环电站燃气轮机 Mark VIe 控制系统，轴承振动、键相信号采集。
- 石化行业：炼化厂蒸汽驱动压缩机，透平机组振动监测与保护。
- 油气行业：压气站燃气透平，机组状态监视联锁。
真实案例：我在现场碰到某热电厂燃气轮机，IS220PVIBH1AL 出现单路 IONet 链路断连告警，振动测点偶发跳变，TMR 三取二保护虽然没有动作，但该模块已经不满足冗余运行条件。现场没有同硬件修订的备件，调货 8 天才拿到经过整机测试的模块。利用机组停机窗口完成模块更换，核对全部 13 路振动通道、键相信号，使用 ToolboxST 做模拟超限测试，确认保护逻辑动作正常。事后维护班组把该型号加入一级 MRO 备件清单，年度检修时紧固 DB‑37 端子以及网口接头。
