描述
产品深度介绍

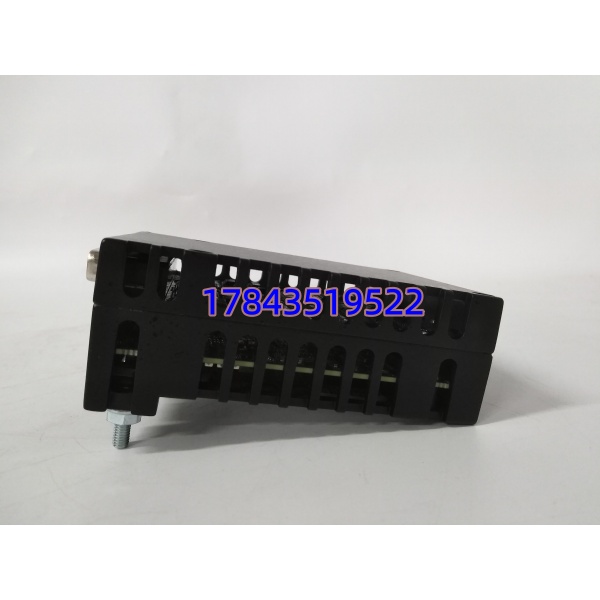

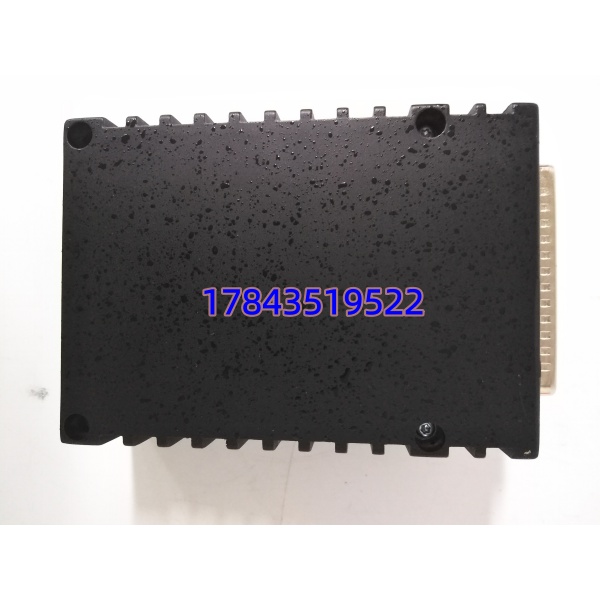

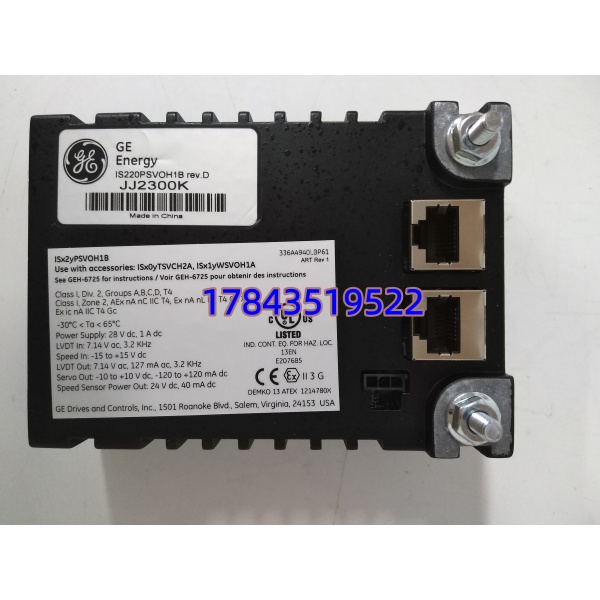

IS220PSVOH1B 是 GE Mark VIe 平台配套专用伺服电源输出卡，归属 IS220 系列 I/O 硬件包，广泛用于联合循环电站、火电燃机、蒸汽轮机控制柜内。模块集成伺服驱动稳压回路，可向燃料伺服阀、导流叶片执行机构输出可控驱动电源；搭载双冗余 IONet 以太网接口，与控制器实时交互开度调节指令，内置过流、过压、短路硬件保护电路。整机采用工业抗振金属壳体，适配机房长期高低温、低频振动工况，是机组伺服回路故障更换高频运维备件。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | IS220PSVOH1B |
| 适配系统 | GE Speedtronic Mark VIe 透平控制系统 |
| 通讯接口 | 双路 100Mbps IONet 冗余以太网 |
| 输出类型 | 伺服阀专用稳压功率输出 |
| 输入供电 | 24V DC 系统母线供电 |
| 内置保护 | 过流、过压、短路、过热硬件闭锁 |
| 工作温度区间 | -30℃ ~ 65℃ |
| 存储温区 | -40℃ ~ 85℃ |
| 适配湿度 | 5% ~ 95% 无凝露 |
| 安装方式 | Mark VIe 标准背板直插式 I/O 包 |
| 配套端子底座 | IS200 系列伺服端子板 |
| 应用场景 | 燃气轮机、蒸汽轮机伺服执行机构控制 |
技术避坑指南
1. 固件版本跨代不兼容
问题：新旧模块固件差距过大，IONet 总线握手失败，伺服阀开度指令无输出，机组调节失效
避坑：更换前读取旧模块固件版本，采购时同步确认库存模块固件兼容区间；版本相差 2 代以上必须现场刷写配套固件包。真实案例：某电厂更换同型号伺服电源卡未核对固件，燃机燃料阀全程不受控，停机排查 1.8 天才定位版本冲突问题。
2. 伺服输出线缆极性接反
问题：功率输出端子正负颠倒，上电瞬间触发短路保护，模块 ERR 红灯常亮，伺服阀无动作
避坑：拆卸时标记每根功率线缆正负极，万用表区分电位后再复原；回路短路会直接闭锁模块全部输出通道。
3. 双 IONet 网线单路缺失冗余失效
问题：仅接一路以太网，冗余通讯失效，网线断线后伺服回路瞬间失控
避坑：严格按照原有配置两路网口全部接线，区分主 / 备通讯端口，不可只单路布线。提醒：伺服控制属于机组关键保护回路，双网冗余缺一不可，拆机前完整拍照留存布线方式。
4. 静电击穿输出功率芯片
问题：干燥机房未做防静电操作，裸手触碰模块电路板元器件，上电后伺服输出通道永久无电压
避坑：全程佩戴防静电手环，操作台面铺设防静电垫；禁止直接触摸电路板背面铜箔与功率芯片。实例：运维人员未做防护徒手插拔模块，两路伺服输出全部损坏，备件采购周期 7 周，机组检修工期延后。
5. 同系列型号后缀混淆无法替换
问题：IS220PSVOH1A、IS220PSVOH1B 输出功率、保护阈值存在差异，不能直接互换
避坑：采购必须提供完整后缀 IS220PSVOH1B，不可简写 PSVOH，避免伺服驱动功率不匹配造成执行机构动作异常。
