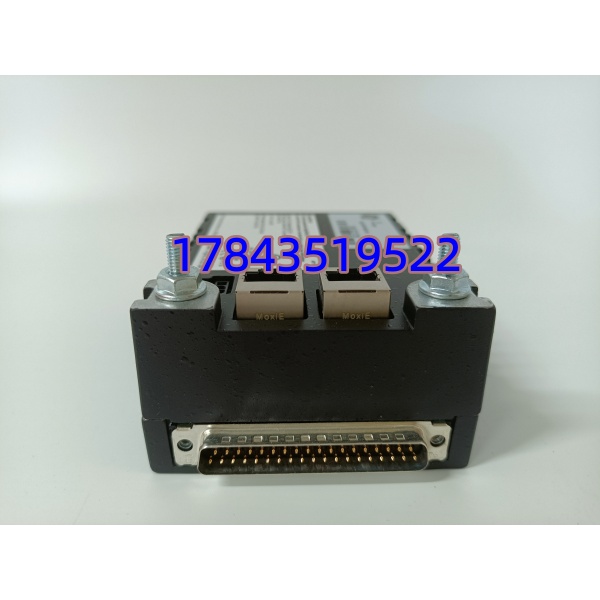

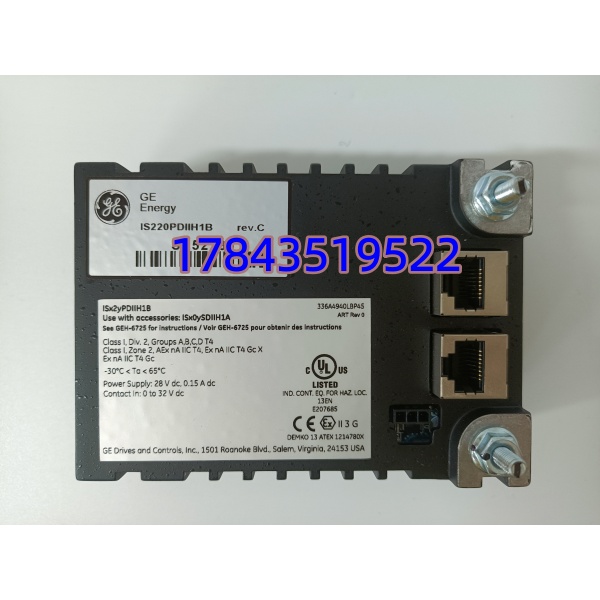

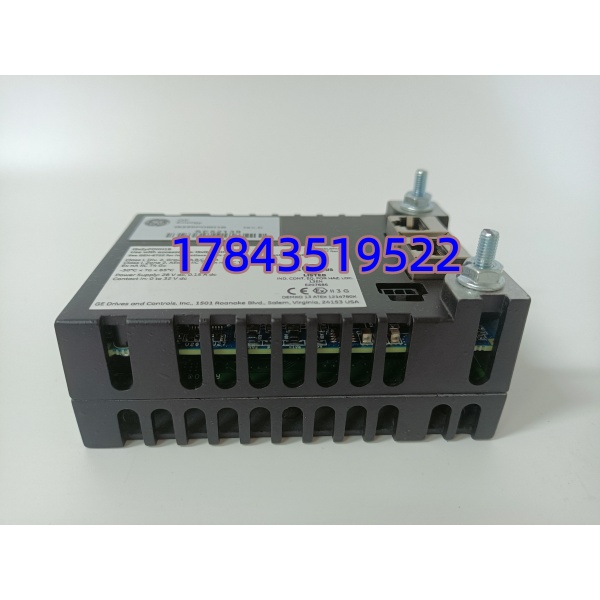

GE IS220PDIIH1B 脉冲采集板 | 燃机透平转速监测专用

描述

产品深度介绍

IS220PDIIH1B 是 GE Mark VIe 平台专用高速脉冲采集卡，属于 PDII 脉冲离散输入硬件包，广泛配套火电、联合循环电站燃气 / 蒸汽轮机控制柜，专门处理机组键相传感器、磁阻式转速探头的高频脉冲信号。模块单卡集成 8 路完全独立光电隔离通道，单通道最高支持 50kHz 脉冲采集，可配置转速计数、相位触发、事件毫秒级时间戳模式；搭载双路冗余 IONet 百兆以太网，实时向主控传输转速、相位数据，是机组超速保护、振动相位分析、启停逻辑运算的核心信号采集单元。整机通过防爆危险区域认证，通道 2500V 光电隔离，抵御励磁柜、变频器强电磁干扰，属于透平机组大修高频更换运维备件。

关键技术规格

技术避坑指南

1. 固件版本跨代不兼容

问题：新旧 PDII 模块固件差距过大，IONet 总线握手失败，转速、键相信号全部无法上传，机组超速保护失效

避坑：更换前读取旧模块固件版本，采购时同步确认库存模块固件兼容区间；版本相差 2 代以上必须现场刷写配套固件包。真实案例：某电厂大修更换同型号脉冲采集卡未核对固件，机组冲转全程无转速反馈，停机排查 2 天才定位版本冲突。

2. 脉冲信号线正负极性接反

问题：磁阻探头线缆正负极颠倒，模块无法识别脉冲波形，对应通道持续报断线告警，转速读数归零

避坑：拆机时标记每路探头线缆极性，万用表区分电位后再复原；单通道极性错误仅影响单路采集，不会波及其他通道。

3. 仅单路接入 IONet 网线丢失冗余

问题：只接一路以太网，冗余通讯失效，网线破损后转速信号瞬间中断，机组失去超速监测

避坑：严格按照原有布线两路网口全部接线，区分主 / 备通讯端口，不可省略单路网线。提醒：转速采集属于机组核心保护回路，双网冗余缺一不可，拆机前完整拍照留存布线方式。

4. 静电隔离通道采集芯片击穿

问题：干燥机房未做防静电操作，裸手触碰电路板元器件，上电后单路或多路脉冲通道永久无信号

避坑：全程佩戴防静电手环，操作台面铺设防静电垫；禁止直接触摸 PCB 背面铜箔与隔离光耦芯片。实例：检修人员未做防护徒手插拔模块，4 路键相通道全部损坏，备件采购周期 7 周，机组大修工期延后。

5. 同系列型号后缀混淆无法替换

问题：IS220PDIIH1A、IS220PDIIH1B 脉冲采集频率、通道滤波参数存在差异，不能直接互换

避坑：采购必须提供完整后缀 IS220PDIIH1B，不可简写 PDII，避免转速采集精度不足、频繁误触发键相告警。
