・型号：IS220PDIAH1B・品牌：GE・系列：Speedtronic Mark VIe
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 部件名称 | PDIA Discrete Input I/O Pack |
| 输入通道 | 24 路离散干接点输入 |
| 现场额定电压 | 24 VDC，最大 28.6 VDC |
| 触点耐受上限 | 32 VDC |
| 通讯接口 | 双冗余 100M 以太网（IONet ENET1/ENET2） |
| 信号隔离 | 通道独立光电隔离 |
| 事件功能 | 支持 SOE 毫秒级时序采集 |
| 配套端子板 | IS200STCIH1A/2A/8A、IS200TBCIH2C/4C 等 |
| 工作温度 | -30 ℃ ~ +65 ℃ |
| 防护等级 | IP20，控制柜内安装 |
| 认证资质 | CE、UL，支持危险区域安装规范 |
| 安装形式 | Mark VIe 远程 I/O 机架直插式模块 |
| 供电来源 | I/O 机架背板供电 |
| 生命周期 | 持续供货，长期备件需求稳定 |
| 版本区分 | IS220PDIAH1A 为早期版本，硬件存在差异 |
产品介绍

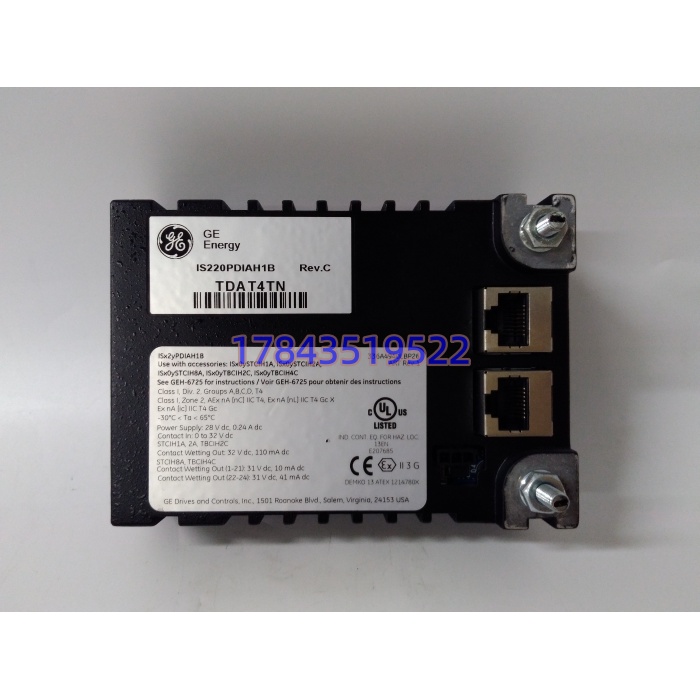

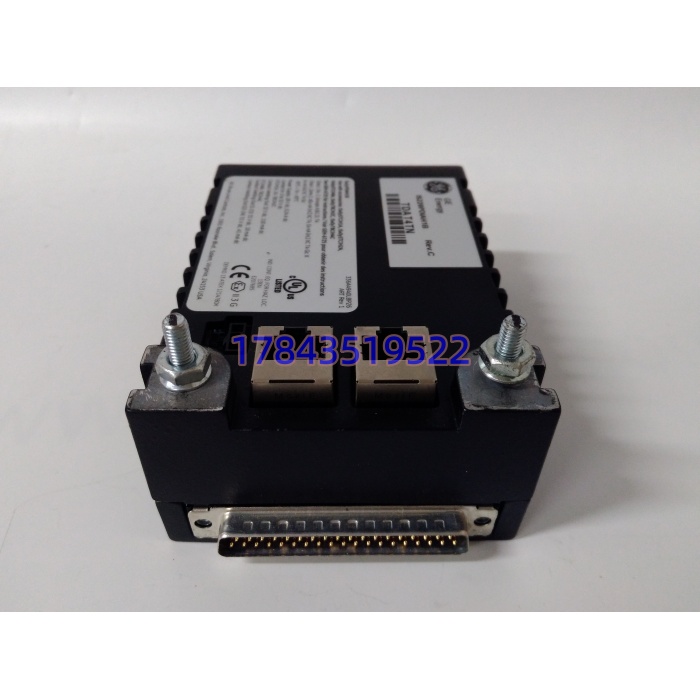

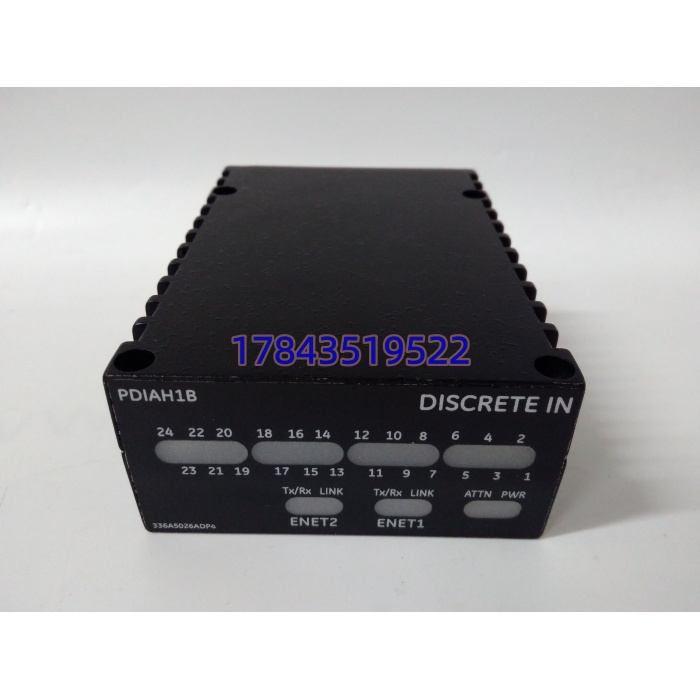

GE IS220PDIAH1B 是 Mark VIe 平台分布式 I/O 体系的离散输入模块，外部接线依托配套 STCI/TBCI 端子板，采集阀门反馈、限位开关、继电器干接点状态，将开关量信号上传至 Mark VIe 控制器。坦白讲，这款模块最大工程优势是双网口冗余 IONet 架构，单条网线故障不会造成整卡信号失联；自带 SOE 时序捕捉，适合机组跳闸事件溯源。很多项目容易混淆 1A 版本与 1B 版本，二者端子板兼容范围、固件适配区间不同，不能无差别直接替换。对比老式 Mark V 集中机架 I/O，Mark VIe 分布式架构布线更灵活，扩容不用改动主控机架。
应用场景与行业案例
痛点切入：燃机、汽机联锁开关量采集一旦 I/O 模块故障，设备反馈信号全部丢失，机组存在无监控运行风险；开关量信号抖动、接线松动难以快速定位；老旧 I/O 模块不具备冗余通讯，单网线断线直接造成测点失联。典型场景
- 联合循环燃气电厂：采集燃机燃料阀位置反馈、火灾探头、紧急停机按钮信号，参与机组联锁逻辑。
- 炼化厂大型驱动压缩机：透平本体限位、润滑油系统压力开关状态采集，支撑安全保护回路。
- 煤化工自备电站汽轮机组：高低压旁路阀、疏水阀开关反馈监测，用于顺控程序执行判断。
- 海外存量透平装置改造：新增远程 I/O 站，拓展原有 Mark VIe 系统开关量采集点位。
真实案例：之前服务华东某天然气电厂，#2 燃机 Mark VIe 远程 I/O 站 IS220PDIAH1B 间歇性通讯闪断，阀位反馈信号频繁来回跳变，运行人员多次收到虚假报警。排查确认模块网口芯片老化。采购同型号备件，上机前核对硬件版本、控制器固件兼容区间，下载 I/O 组态参数。更换完成后，持续监测 3 个月，通讯波动、测点跳变问题彻底消除。实话实说，Mark VIe I/O 模块更换后务必核对 IONet 网络冗余切换功能，不要只看单网口通讯正常。
