GE IS220PDIAH1B | 燃汽轮机组就地开关量采集卡 双冗余以太网 一年质保

描述

产品深度介绍

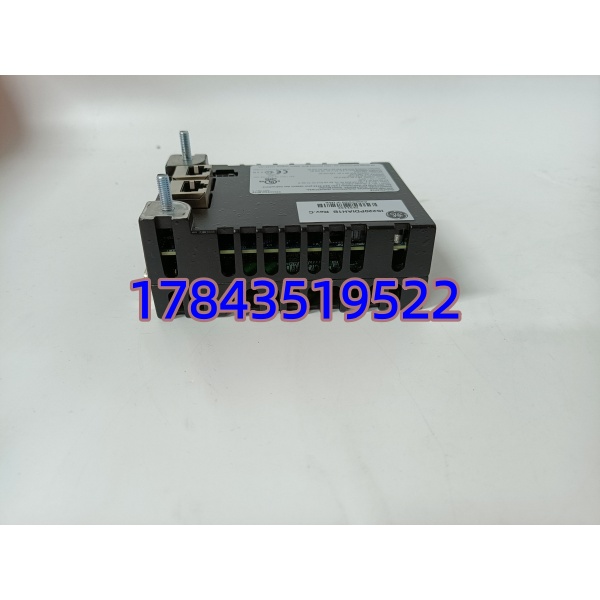

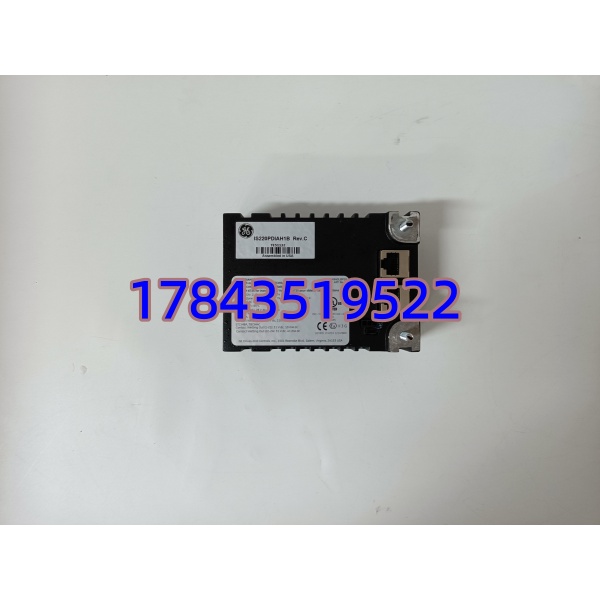

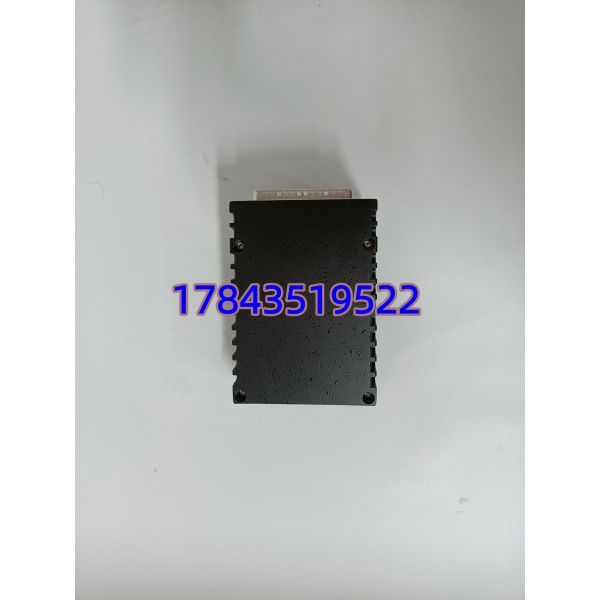

GE IS220PDIAH1B 是 Mark VIe 透平控制平台专用单卡 24 通道干接点输入模块，336A5026ADP4 为匹配该模块的现场端子底座，二者成套使用，负责采集机组全部开关类安全测点。模块内置 24 路独立电气隔离采集回路，区分无源干接点与有源 24V 直流信号，每通道硬件实时检测回路断线、短路故障，面板分区 LED 直观显示通道通断状态；背部配备两路独立 RJ45 百兆以太网，接入控制 Mesh 冗余网络，单路网线断裂不中断测点上传。后侧大 DB62 接口通过线缆对接 336A5026ADP4 端子板，可直连现场压力开关、轴承温度开关、燃机燃料阀限位、紧急遮断按钮、可燃气体探测触点；整机宽温工业元器件，耐受燃机旁高温、变频强电磁干扰，配套 ToolboxST 软件完成通道地址分配、断线报警阈值、网络冗余参数组态，支持单卡独立 simplex 运行，可搭配冗余 LC 控制器实现无扰切换。

关键技术规格

应用场景与行业案例

行业痛点描述

国内大量 9E/9F/7HA 重型燃机、300MW 以上汽轮机组存量 Mark VIe 控制系统服役超 12 年，IS220PDIAH1B 易出现单通道采集失效、双网通讯周期性断连、断线诊断误报问题；整套升级新一代 Mark VIeS 控制器需全部更换 I/O 机架、端子底座并重写全厂联锁逻辑，停机改造周期长达 18 天；替换同型号 IS220PDIAH1B 搭配 336A5026ADP4 端子板，可 100% 复用原有现场触点线缆、联锁程序、网络配置，大幅缩短机组窗口检修停工时长。

典型应用场景

1. 联合循环电厂重型燃气轮机 ESD 紧急遮断回路采集超速开关、轴承温度高、燃料阀关到位、氢气泄漏、润滑油压力低等安全干接点，参与机组跳闸联锁。
2. 火电厂蒸汽轮机轴系保护 F&G 火气系统轴振高、轴向位移大、炉膛压力开关、火焰检测器状态采集，故障毫秒级上传触发停机逻辑。
3. 煤化工、LNG 压缩机组透平控制机柜厂区大功率变频、整流设备密集，通道隔离设计杜绝电磁干扰造成的测点误报，保障联锁可靠动作。
4. 海上平台燃气透平应急发电机组控制系统宽温、盐雾耐受金属壳体，双网冗余保障无人值守平台数据不间断上传陆上调度。

真实现场案例

华东某 2×400MW 联合循环电厂 #1 9F 燃机两套 IS220PDIAH1B 模块多通道持续报断线故障，ESD 联锁存在拒动作安全隐患，调度要求 10 日内完成整改，否则机组降负荷运行。对接 GE Vernova 原厂得知该型号停产，欧洲无现货，整机升级改造停机 22 天，每日发电量损失超 90 万。采购我方现货 IS220PDIAH1B + 配套 336A5026ADP4 端子板，机组窗口停机 4 小时完成插拔更换、通道诊断阈值校验，所有安全测点采集恢复稳定；电厂后续批量备货 4 套同型号 I/O 模块 + 端子底座作为燃机应急备件。

核心卖点与差异化

1. 成套匹配 336A5026ADP4 专用端子底座，24 路触点分区分组接线，无需额外转接端子，柜内布线整洁、故障排查效率提升。
2. 每通道独立电气隔离采集回路，24 路测点互不串扰，高压开关、变频器启停不会造成相邻通道误变位，保障安全联锁准确。
3. 双路完全独立冗余以太网，单路光纤 / 网线断裂不中断 24 路 DI 测点上传，相比单网 I/O 大幅降低机组误跳机风险。
4. 原生适配全系列 Mark VIe LC 本地控制器， simplex 单卡架构无需配对冗余 I/O，小测点工段可单卡独立使用，节约机架插槽。
5. 出厂 24 小时通道通断循环、双网断线自愈、高低温冲击三重检测，可同步提供通道诊断曲线、整机网络运行测试视频供客户核验。
6. 原厂 IS220 系列 I/O 逐步停产无常规渠道现货，现货 3 日内发出，解决燃机电厂安全联锁无备件降负荷难题；整机提供 12 个月质保，远程协助通道地址分配、Mesh 网络组态、断线诊断阈值整定。
