产品深度介绍

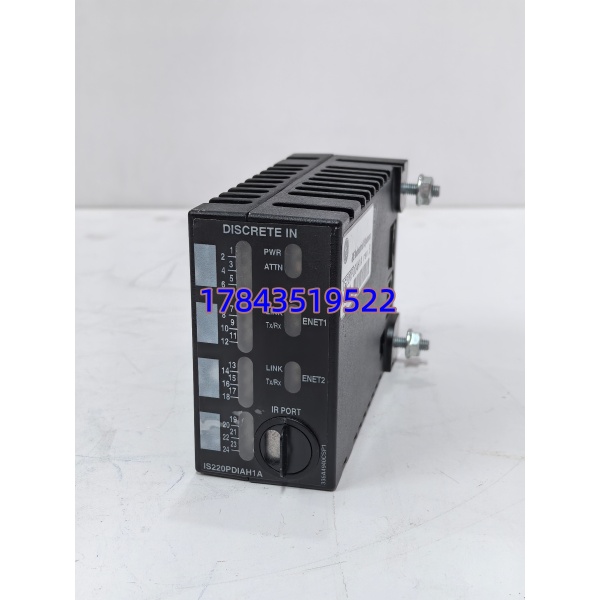

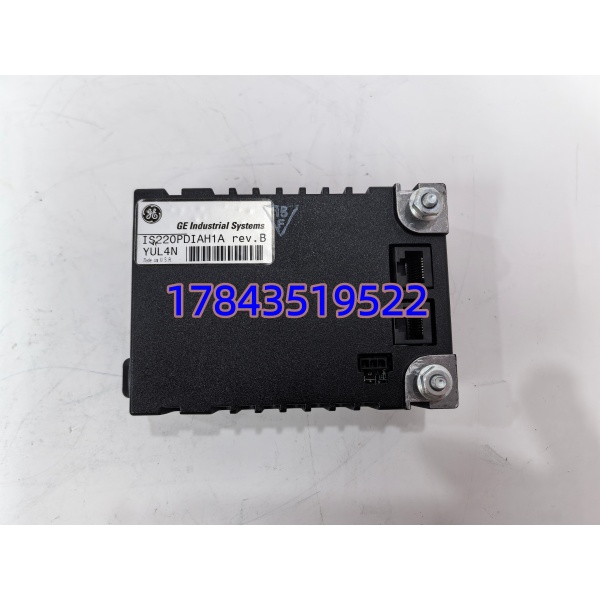

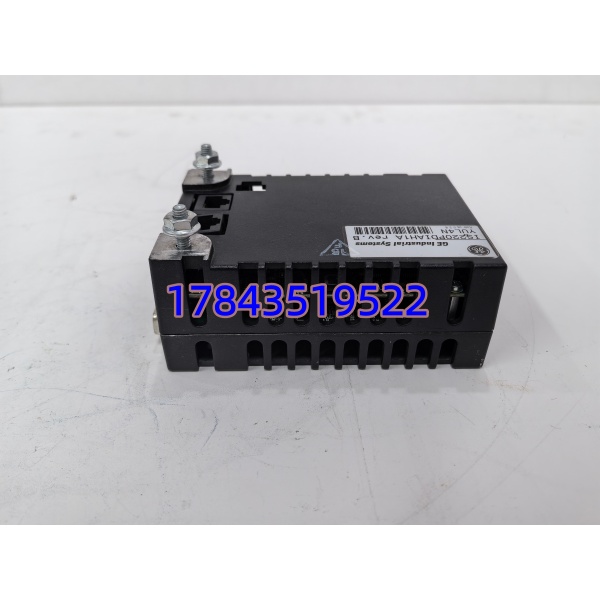

GE IS220PDIAH1A 是 GE 专为Mark VIe 涡轮控制系统设计的高性能离散输入模块，广泛用于燃气轮机、蒸汽轮机、发电站 DCS 等关键场景。模块负责采集现场阀门、限位开关、继电器等设备的干触点信号，通过双以太网与主控制器高速通信，实现机组状态监测与联锁保护。
采用工业级硬件与严格的抗干扰设计，通道间、模块与背板间光电隔离，隔离电压≥1500VAC，有效抑制 EMI 干扰。工作温度 – 30°C~+65°C，具备抗震、抗冲击能力，适合电站等恶劣环境长期稳定运行。
GE IS220PDIAH1A
关键技术规格
| 参数项 | 数值 |
|---|---|
| 型号 | IS220PDIAH1A（336A4940CSP1） |
| 系列 | Mark VIe / Speedtronic MK VIe |
| 输入通道 | 24 路离散（干触点）输入 |
| 输入电压 | 额定 24V DC，最大 28.6V DC |
| 输入阻抗 | 3.8 kΩ |
| 隔离电压 | ≥1500VAC（通道 – 通道、通道 – 背板） |
| 响应时间 | ≤5ms |
| 通信接口 | 双以太网端口（10/100Mbps） |
| 工作温度 | -30°C ~ +65°C |
| 存储温度 | -40°C ~ +85°C |
| 抗震标准 | IEC 60068-2-6 / IEC 60068-2-27 |
| 尺寸 | 124mm × 74mm × 173mm |
| 重量 | 约 0.5kg |
| 认证 | UL/ATEX Zone 2，适合防爆区域 |
GE IS220PDIAH1A
入库质检全流程
- 入库验收检测
- 核对 GE 原厂序列号、铭牌与合格证
- 外观检查：金属壳体无变形、无划痕、无腐蚀
- 附件核对：出厂检测报告、接线手册齐全
- 上机功能测试
- 测试环境：Mark VIe 机架 + 24V DC 稳压电源
- 通电自检：7 个状态指示灯正常，无报错
- 通道测试：逐点触发 24 路输入，信号采集准确、响应≤5ms
- 通信测试：双以太网端口分别握手，数据传输稳定无丢包
- 电气参数测试
- 绝缘电阻：500V 摇表，>10MΩ
- 耐压测试：1500VAC/1 分钟，无击穿、无闪络
- 电源测试：24V DC±10% 输入，模块工作正常
GE IS220PDIAH1A
技术避坑指南
- 触点类型误配导致信号异常
- 风险：模块仅支持干触点，误接有源信号（如 220V AC）烧毁输入通道
- 避坑：接线前确认触点为无源干接点；用万用表测通断，无电压为合格
- 案例：某电站误接带电触点，导致 3 路输入烧毁，更换模块后恢复
- 网络配置冲突导致通信中断
- 风险：双网口 IP 地址与其他设备冲突，或子网掩码错误，控制器失联
- 避坑：更换前记录原模块 IP；新模块配置相同 IP；双网口设不同网段
- 警示：Mark VIe 系统网络冗余依赖双网口独立配置，不可设为同一 IP
- 接地不良引入干扰导致误触发
- 风险：现场触点屏蔽层未接地，或模块接地不良，干扰信号误触发输入
- 避坑：模块接地端子可靠接大地；信号屏蔽层单端接地；与动力线分开布线
- 固件版本不匹配导致兼容性问题
- 风险：新模块固件过新 / 旧，与 Mark VIe 控制器固件不兼容，报通信故障
- 避坑：更换前读取原固件版本；采购时明确版本（如 REV F）；必要时刷新固件
