描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 完整物料编码 | IS220PAOCH1A / 363A4940CSP5 |
| 通道配置 | 16 路隔离模拟量输出，每通道独立短路保护 |
| 输出信号规格 | 电流：4–20mA，最大负载 600 Ω；电压：0–10V，最小负载 1 kΩ |
| 转换精度 | 25℃常温 ±0.05% 满量程；全温区 – 20℃~70℃±0.1% 满量程 |
| 分辨率 | 16 位 DAC 数模转换，单通道输出延迟≤100 μs |
| 通讯接口 | 双路 RJ45 100M 全双工 Ionet 冗余总线，支持单通道断线无扰动切换 |
| 系统架构兼容 | 单工、双冗余、TMR 三重冗余 Mark VIe 机架通用 |
| 配套端子底座 | IS200STAOH1A、IS200STAOH2A 专用模拟输出端子板 |
| 整机供电 | 机架背板 24V DC 冗余供电，整机功耗≤9 W |
| 工作环境 | -20 ℃ ~ +70 ℃，ISA G3 防腐工业等级，无凝露 |
| 安全认证 | ATEX Zone2、UL、CE，适配电厂防爆机柜 |
| MTBF | 203,000 小时 |
| 配套组态软件 | ControlST V06 及以上版本 |
产品深度介绍

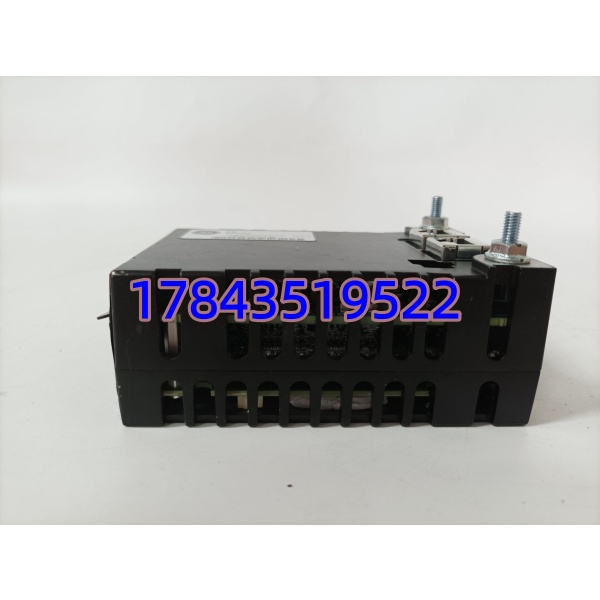

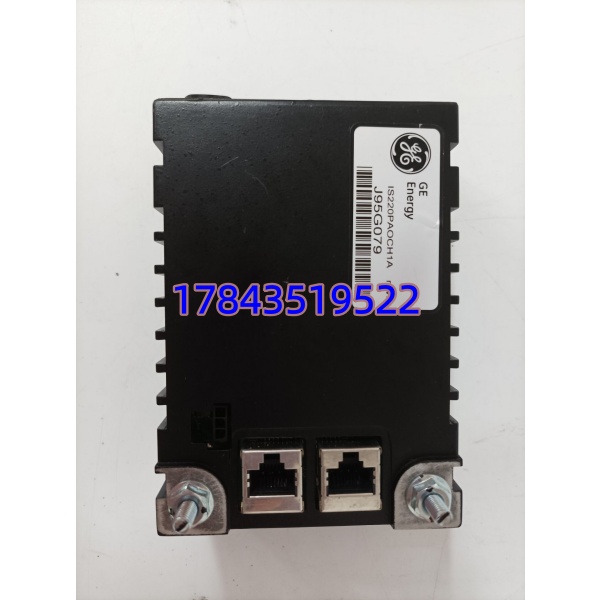

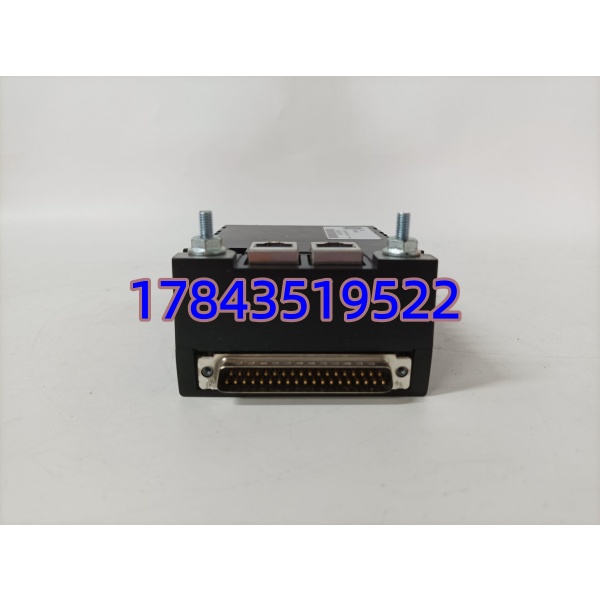

GE IS220PAOCH1A（363A4940CSP5）是 Mark VIe 燃机控制系统专用高密度模拟输出 I/O 包，专为机组调速阀、燃料调节阀、排气挡板、液位执行器提供连续控制信号。模块 16 路通道全部电气隔离，可软件单独配置每一路为电流或电压输出，无需改动硬件接线；双以太网 Ionet 总线实现网络冗余，单网口故障不会中断调节输出。内置硬件断线、短路诊断，面板指示灯直观反馈通道超限、回路故障，适配 TMR 三重冗余安全架构，满足燃气轮机 SIL 安全控制要求。整机一体化压铸金属外壳，屏蔽电厂大功率变频器、励磁柜带来的电磁干扰，存量老机组抢修可直接插拔替换，导入原有回路量程、PID 输出限幅组态即可投用。
应用场景与行业案例
工程痛点
燃气轮机、联合循环电厂依靠 IS220PAOCH1A 控制燃料阀、转速执行器，通道漂移或硬件失效会直接导致机组负荷震荡、转速失控，触发跳机保护。原厂老型号停产减产，标准订货周期超 3 个月，机组降负荷运行每日电量损耗极高，现货备件可快速完成更换，缩短停工窗口。
典型应用场景
- 联合循环燃气轮机 – Mark VIe 主控系统燃料进气调节阀、排气旁路挡板、燃料比例阀 4-20mA 控制输出，稳定机组转速与负荷。
- 火电汽轮发电机组 – 余热锅炉辅控给水调节阀、蒸汽旁路执行器模拟输出调节，稳定汽包水位、主蒸汽压力。
- 天然气压缩站 – 透平机组调速系统入口导叶、防喘振挡板连续调节信号输出，保障机组安全稳定运行。
- 自备电厂工业燃机 – 分布式能源站改造存量老 Mark VIe 机组单通道故障替换，无需整体升级整套控制系统。
真实抢修案例
某华东 300MW 联合循环电厂 1 号燃机 IS220PAOCH1A 其中三路输出漂移，机组负荷持续波动，调度强制限负荷运行。咨询原厂调货周期 14 周，我方库存完成 24 小时满载老化测试当日发出，3 天送达现场。停机 4 小时完成模块更换，下载原有输出量程与阀位限幅组态后，16 路执行器调节曲线恢复平稳，机组满负荷并网运行。
核心卖点与差异化
- 单模块集成 16 路隔离 AO，对比 8 通道模块可减半机架占用空间，减少端子底座采购成本
- 双网口 Ionet 硬件冗余，单网线破损、网口损坏不影响调节输出，适配电厂不间断运行要求
- 全通道独立短路限流保护，现场执行器线缆短路仅单路失效，不会整卡锁死停机
- 出厂执行 24 小时满载老化 + 高低温循环测试，每块附带完整纸质测试报告，可提供上机测试实拍视频核验
- 全新原装整机带金属屏蔽外壳，抑制电厂强电磁干扰，减少阀位跳变故障
- 发货提供 12 个月硬件质保，远程协助 ControlST 通道量程、输出限幅组态调试
