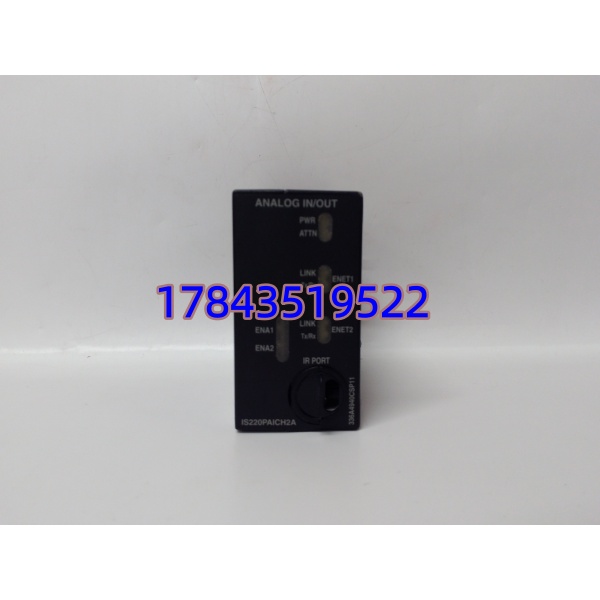

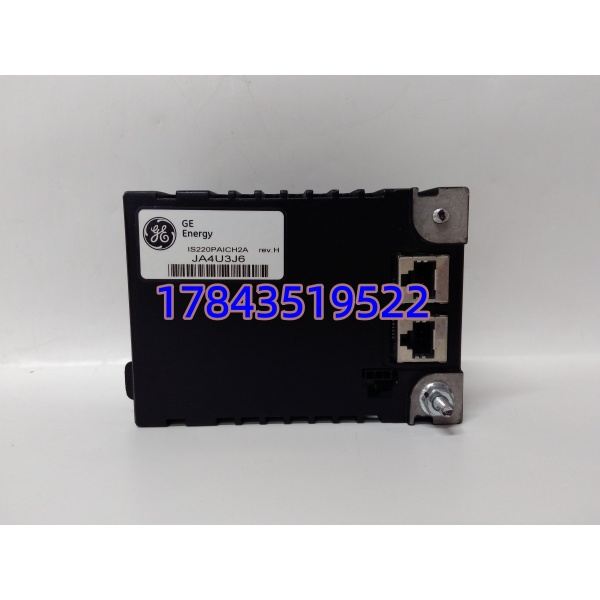

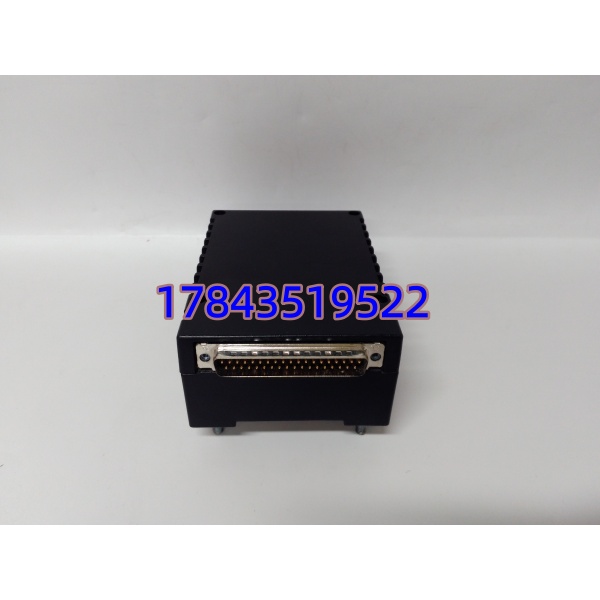

GE IS220PAICH2A | 大功率输出版本卡件

描述

产品详情

・型号：IS220PAICH2A

・品牌：GE 通用电气

・系列：Mark VIe Speedtronic

规格参数

• 备用物料编码：336A4940CSP11
• 信号输入通道：10 路模拟量输入
• 输入量程：CH1～CH8 支持 0–5V、0–10V、4–20mA；CH9～CH10 支持 1mA、4–20mA
• 信号输出通道：2 路模拟量输出
• 输出量程：AO1 通道 0～200mA 大功率输出，AO2 通道 0～20mA 标准输出
• 通讯接口：双 RJ45 IONet 10/100M 以太网，支持冗余组网
• 供电规格：24VDC 直流供电
• 配套端子板：IS200TPAOH1A、IS200TPAOH2A
• 硬件特性：支持机架热插拔
• 兼容系统：Mark VIe、Mark VIeS 涡轮控制系统
• 直接升级型号：IS220PAICH2B
• 认证标准：符合 IEC 61131-2 工业控制规范（以原厂手册为准）

产品介绍

现场实测发现，普通 PAICH 系列卡件无法满足大负载伺服阀驱动需求，IS220PAICH2A 正是针对这类工况开发的专用模拟 I/O 包，归类于 GE Mark VIe 涡轮控制核心信号处理单元。它一边采集压力、阀位反馈等工艺参数，一边输出驱动信号调节机组执行部件，多见于燃气轮机、蒸汽轮机的闭环控制回路。

和同系列 IS220PAICH1A 相比，它最大区分点在于自带一路 200mA 大功率输出通道。严格来说，直接互换上机硬件可以识别，但控制程序内输出量程参数必须同步修改。在原厂持续收缩老款卡件产能的背景下，提前锁定可用备件，能够拉长控制系统整体服役周期，降低整机改造的大额投入。

应用场景与库存策略

单台联合循环机组一旦因控制卡件故障非计划停机，单日直接经济损失可达数十万。这类涡轮控制系统备件海外采购周期普遍 8–16 周，故障发生后临时寻货，很难规避停机损失。

1. 燃气轮机热电联产电站：用于燃料阀、伺服执行器信号采集与驱动，建议常备 1 件冷备件，作为机组在线替换缓冲库存。
2. 蒸汽轮机联合循环项目：机组 TMR 三冗余机架配套 I/O 单元，建议同步核查同机架所有 PAIC 型号，避免出现备件型号错配。
3. 海外油气透平机组：物流时效波动大，优先评估供应商寄售代管模式，减少企业自有资金占用。
4. 老旧 Mark VIe 改造项目：若现场大量使用 IS220PAICH2A，可评估批量储备，应对原厂供货周期持续拉长的趋势。

真实案例：某内陆热电厂一台燃机执行器回路输出异常，排查确认 IS220PAICH2A 通道损坏。厂区库存仅储备普通 PAICH1A，缺少大功率输出通道，无法临时替代。紧急对外调货耗时 9 天，机组被迫降负荷运行，产生可观能耗损失。事后设备部调整库存清单，明确凡是搭载大功率伺服阀的控制机架，必须单独留存本型号备件。
