描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号全称 | IS210AEBIH3BEC（AEBI Bridge Interface Card） |
| 适配系统 | GE Speedtronic Mark VIe / VIeS（燃气 / 蒸汽轮机、风电） |
| 网络接口 | 2×RJ45 10/100 Base‑TX（全 / 半双工） |
| 供电 | 24VDC（±10%），背板供电；内部 3.3VDC（±5%） |
| 功耗 | 典型 2W |
| 协议 | 支持 Modbus TCP/IP、GE 私有协议 |
| 隔离 | 网口↔逻辑电路 1500V RMS 隔离 |
| 工作温度 | -30°C ~ +65°C；存储 -40°C ~ +85°C |
| 尺寸（宽 × 高 × 深） | 290 × 128 × 25 mm |
| 重量 | 约 0.32 kg |
| 特性 | 支持热插拔、冗余组网、ToolboxST 配置诊断 |
产品深度介绍

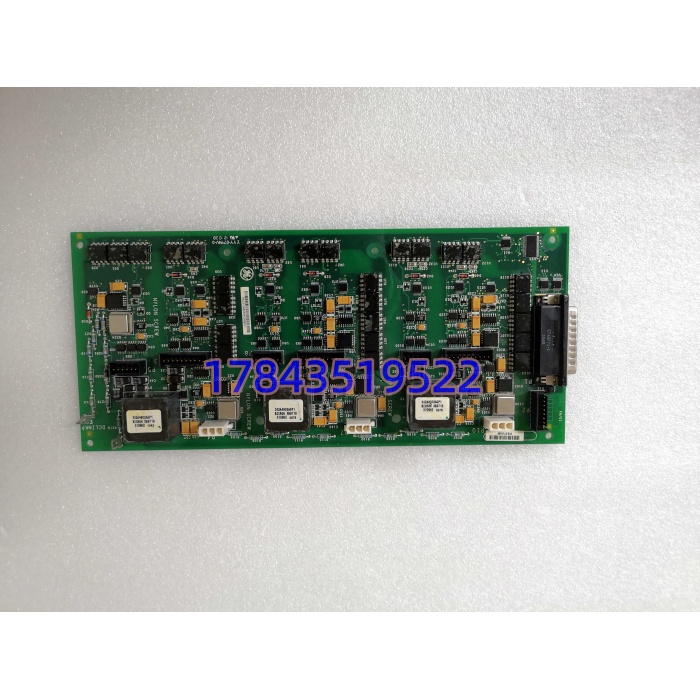

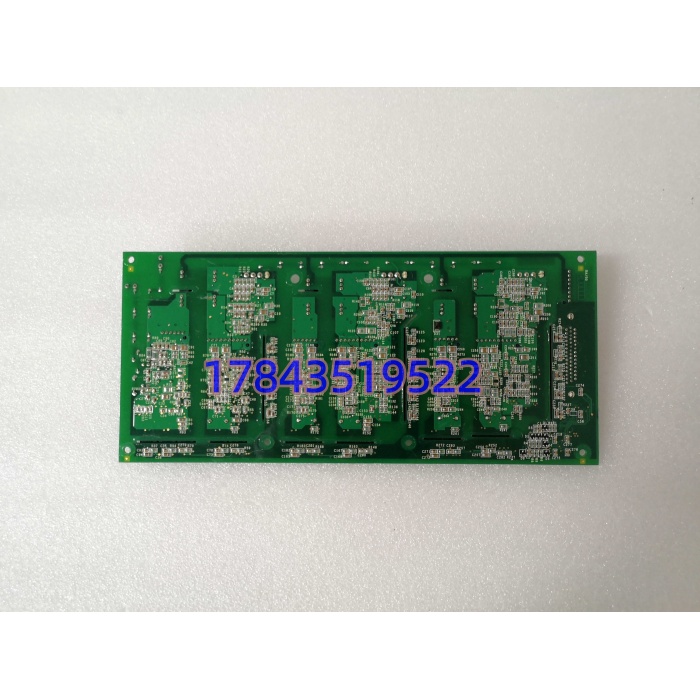

GE IS210AEBIH3BEC（AEBI 卡）是 GE Vernova Mark VIe 控制系统的核心桥接通信模块，主要用于风电变流器 / 涡轮控制场景，也兼容燃气轮机、蒸汽轮机及 BOP 辅助系统。
它通过双以太网端口构建冗余通信链路，负责主控制器与远程 I/O、HMI、第三方 DCS 间的实时数据交换，实现控制指令下发、运行数据上传与故障诊断信息交互。模块集成硬件隔离与抗干扰设计，适应海上风电、电站等强电磁干扰环境；支持热插拔，在线更换不影响机组运行，显著提升系统可用性。
应用场景
- 风力发电 – 风电机组主控作为风机主控制器与变桨、偏航、变流器间的通信网关，实时传输转速、扭矩、振动数据，保障并网稳定与故障安全停机。
- 电力行业 – 燃气 / 蒸汽轮机控制用于电站 Mark VIe 系统，连接涡轮控制器与 DCS，实现一键启停、负荷调节、振动 / 温度保护联锁。
- 油气行业 – 压缩机组 / 发电站驱动离心压缩机、燃气发电机的远程 I/O 通信，支持冗余网络，避免单点故障导致停机。
- 工业驱动 – 大型传动 / 变频系统协调多驱动器同步控制，高速传输位置 / 速度指令，适配冶金、水泥等重载设备。
质量控制流程
- 入库核验：核对 GE 原厂序列号、批次与出厂报告，外观无划痕、接口无氧化、PCB 无腐蚀。
- 通电测试：Mark VIe 机架 24VDC 供电，自检无报错；双网口 10/100Mbps 连通性测试、协议通信验证。
- 老化测试：连续 24 小时带载运行，监测温度、功耗与稳定性，记录完整数据。
- 电气安规：绝缘电阻＞20MΩ；隔离耐压 1500VAC/1min 无击穿。
- 包装出库：防静电袋密封 + 防潮纸箱，附测试报告与质保卡。
技术避坑指南
- 固件版本匹配：不同固件（如 H3BEC/H3BED）不可混用，易导致通信中断、冗余失效；更换前务必核对原固件版本。
- 网口接线与冗余设置：双网口需分属不同网段，避免地址冲突；冗余模式需在 ToolboxST 中正确配置，否则故障无法自动切换。
- 供电与接地：24VDC 电压波动≤±10%，纹波＜50mV；模块单独接地（＜4Ω），远离变频器、大功率电机，防止干扰。
- 热插拔操作：插拔前确认机柜防静电接地良好，佩戴防静电手环；禁止带电插拔网口网线，避免静电击穿网口芯片。
