描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 输出通道 | 16 路独立继电器输出（Form C/SPDT） |
| 触点额定 | 5A @ 250V AC / 5A @ 30V DC（阻性） |
| 线圈驱动 | 24V DC（背板供电） |
| 隔离强度 | 2500V RMS（线圈与触点间） |
| 工作温度 | -30°C ～ +65°C |
| 尺寸 | 约 230 × 160 × 30 mm |
| 重量 | 约 1.2 kg |
| 连接器 | 三层欧式端子排，便于现场接线 |
| 状态指示 | 每通道 LED 指示灯，显示吸合状态 |
| 保护特性 | 线圈续流二极管，抑制反向电动势 |
产品深度介绍

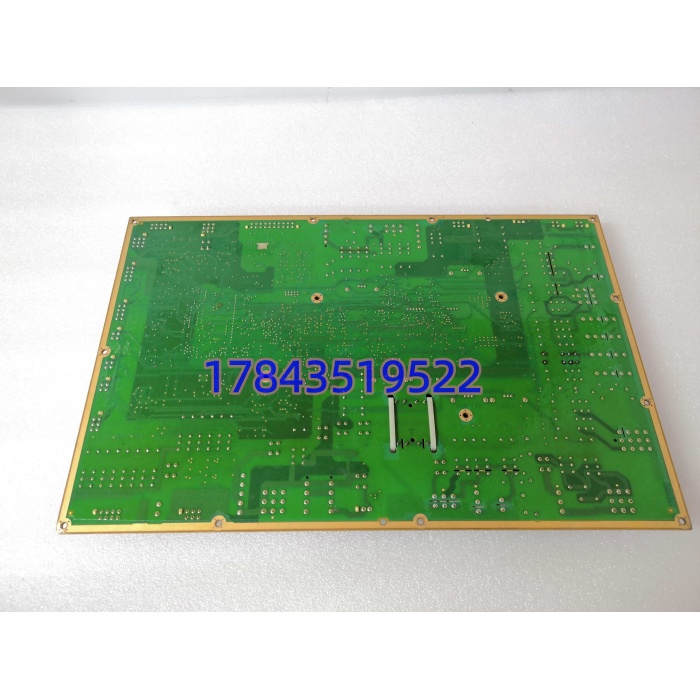

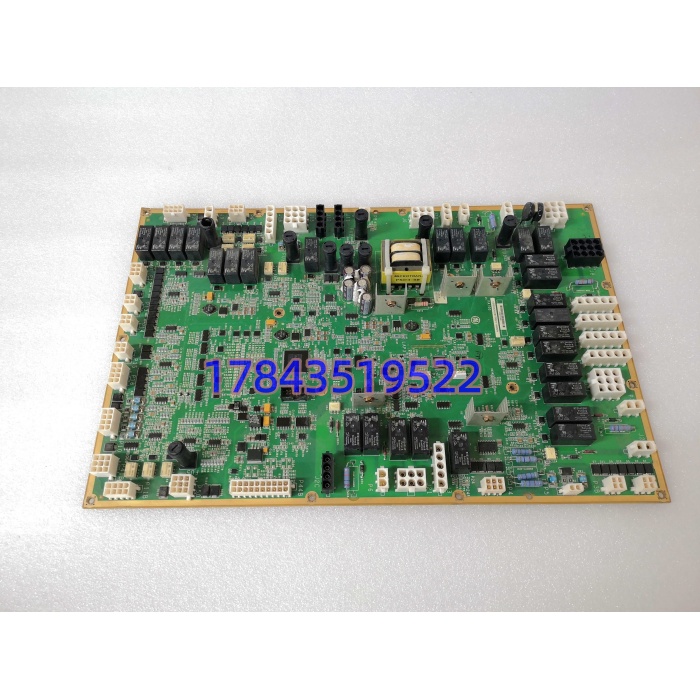

GE IS200WETBH1ABA 是Mark VIe 燃气轮机控制系统配套的湿继电器输出端子板，属于 IS200 系列核心 I/O 部件。模块采用机电式继电器设计，每路具备2500V 隔离，可直接驱动电磁阀、接触器、报警灯等现场设备，无需额外中间继电器。
作为涡轮机控制的关键执行接口，它集成16 路独立 SPDT 触点，支持高电压、大电流负载切换，同时具备完善的过压保护与状态诊断能力。适配 GE 重型燃机、联合循环电厂及工业驱动透平的控制需求，是发电与油气行业高可靠控制回路的优选模块。
应用场景与行业案例
工程痛点
燃气轮机与发电厂的紧急停机、燃料阀控制、吹扫阀联锁等关键回路，要求强隔离、高耐压、长寿命的继电器输出。普通固态继电器易受浪涌损坏，隔离不足易引入干扰，导致误动作或系统跳闸。
典型应用场景
- 电力行业 – 燃气轮机控制用于 GE 9E/9F 级燃机的燃料气阀、空气旁路阀、放空阀驱动，要求毫秒级响应与高绝缘可靠性，保障启停与故障工况安全。
- 联合循环电厂 – 余热锅炉保护控制锅炉紧急放水阀、烟气挡板、安全喷淋系统，在超温、超压时快速动作，防止设备损坏。
- 石油天然气 – 压缩机组联锁驱动压缩机防喘振阀、紧急切断阀、放空阀，在振动、轴温异常时执行联锁保护，避免机组飞车。
- 工业驱动 – 大型透平机械用于钢厂、化工厂的蒸汽透平驱动系统，控制润滑油泵、盘车装置、密封气阀等辅助设备。
真实案例
某沿海联合循环电厂燃机升级2025 年，广东某电厂 2 台 GE 9F 燃机 Mark VI 系统升级至 Mark VIe，原继电器模块老化、隔离失效，多次触发误联锁。更换为 IS200WETBH1ABA 后，2500V 隔离彻底切断地环流干扰，机电继电器耐受频繁动作，单台燃机配置 2 块模块覆盖所有关键联锁回路。运行至今，无触点粘连、无误动作，年减少非计划停机损失超 500 万元。
质量透明化检测流程
- 入库验收：核验原厂装箱单、序列号；外观无腐蚀、烧痕、维修痕迹；核对合格证与出厂参数标签。
- 上机功能测试：Mark VIe 测试机架；通电自检（16 路 LED 状态正常）、每路继电器吸合 / 断开测试、24 小时老化测试，记录触点温升≤8℃；出具测试报告。
- 电气参数测试：500V 摇表测绝缘（>10MΩ）、2500V 耐压测试、触点接触电阻测试（<50mΩ）。
- 配置验证：读取模块固件版本（如 V4.2）、记录端子排接线定义与跳线位置。
- 质检包装：质检员签字；防静电袋密封、气泡膜 + 防潮纸箱；贴 QC 合格标签（含日期）。
