描述
产品深度介绍

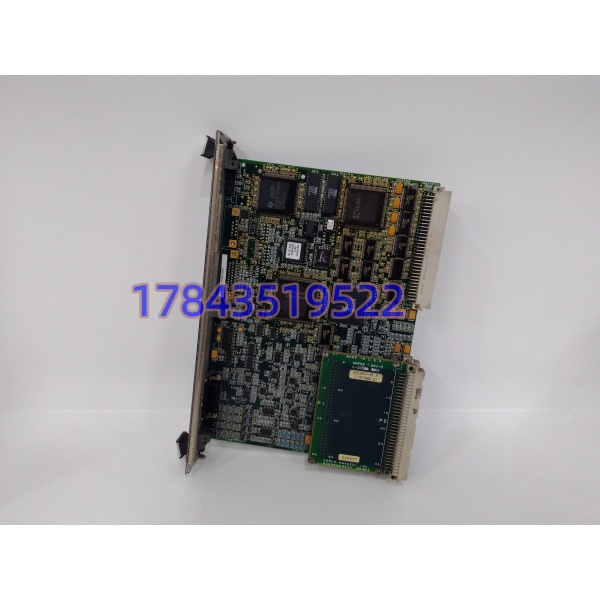

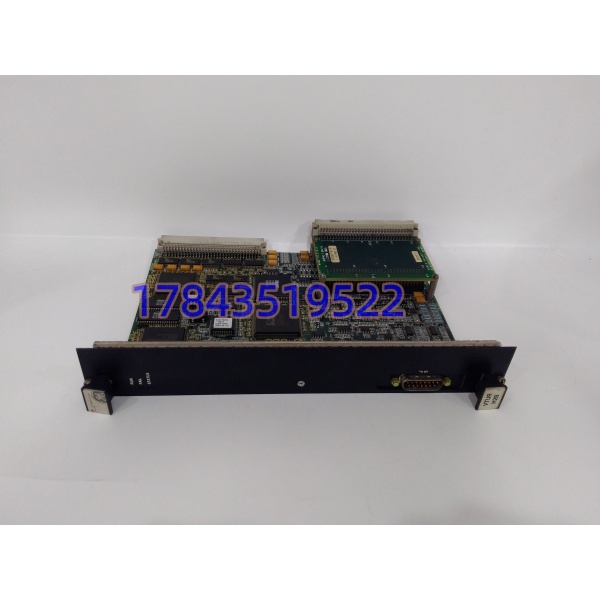

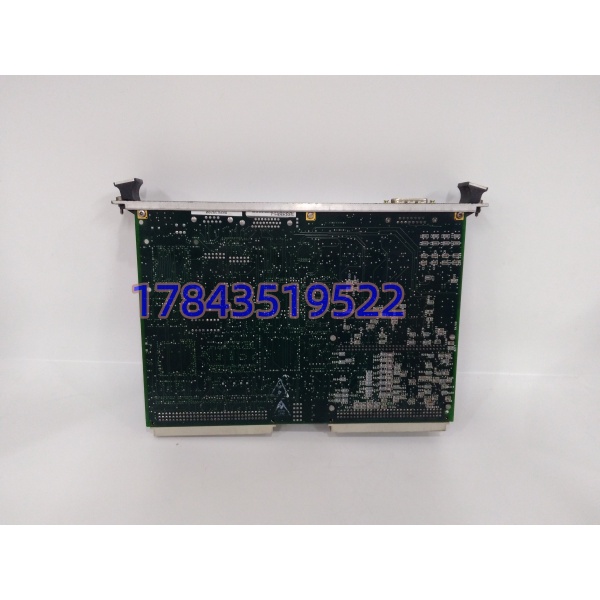

GE IS200VTURH2BAC 是 GE Speedtronic Mark VI 平台专用 VME 总线主涡轮保护板卡，广泛配套燃气轮机、汽轮机发电机组主控机架，是机组安全保护回路核心硬件。 板卡集成转速信号处理、超速跳闸逻辑、火焰检测、轴电气参数采集功能，同时可驱动跳闸电磁阀、实现发电机同期合闸控制。依托 VME 背板与系统主控实时交互，在电厂连续运行工况下承担机组关键保护任务，避免超速、熄火等故障引发重大设备损坏。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 型号 | IS200VTURH2BAC |
| 总线标准 | VME 总线，双槽位板卡 |
| 转速通道 | 4 路无源磁电式转速传感器脉冲采集 |
| 火焰监测 | 8 路盖革 – 米勒火焰探测器信号接入（燃机应用） |
| 监测项目 | 轴电压、轴电流实时采集 |
| 驱动输出 | 适配 TRPx 板驱动 6 组跳闸电磁阀 |
| 面板指示灯 | Status、Run、Fault 三路状态 LED |
| 工作环境温度 | -40 ℃ ~ +70 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 工作湿度 | 5%~95%，无冷凝 |
| 安装方式 | Mark VI VME 机架垂直插槽 |
| 配套系统 | Speedtronic Mark VI（不兼容 Mark VIe） |
