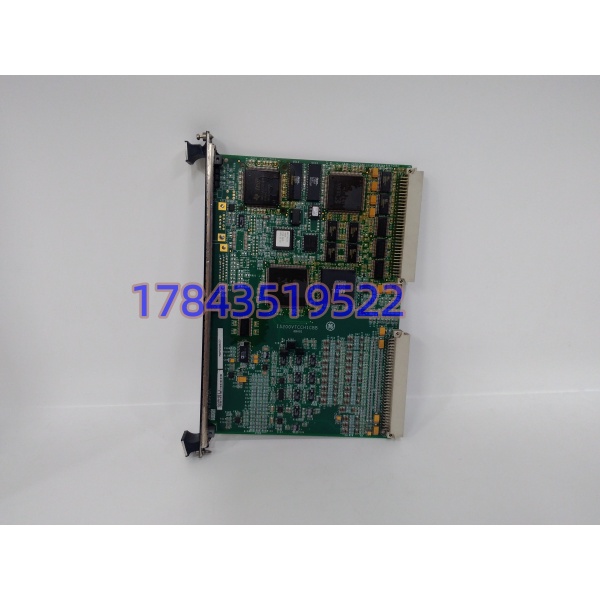

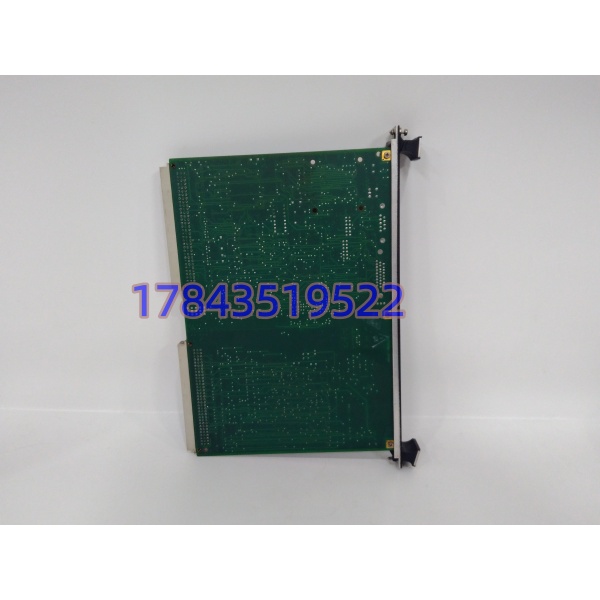

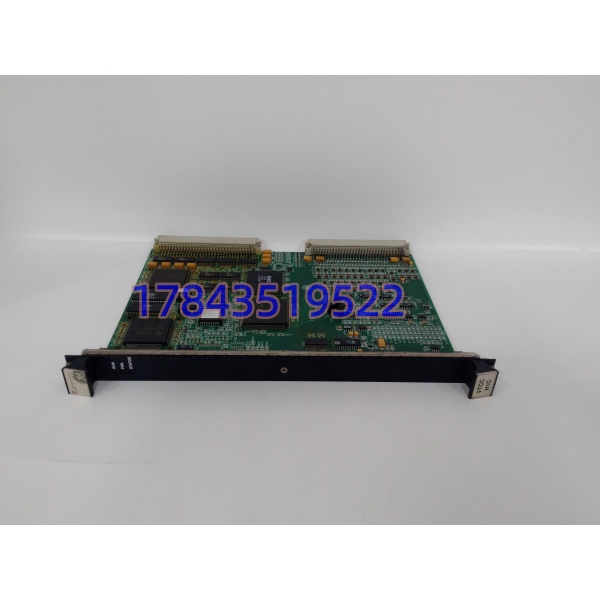

IS200VTCCH1CBB 是 GE 专为 Speedtronic Mark VI 燃气轮机、蒸汽轮机控制系统开发的热电偶采集板卡，作为系统前端温度信号采集单元，常搭配 DTTC、TBTC 端子板使用，广泛应用于联合循环电厂、燃机驱动压缩机组。
板卡集成信号调理电路与数字滤波，支持接地型、非接地型热电偶接入，自带通道级故障诊断，可识别热电偶断线、短路、信号超量程。适配单重系统与 TMR 三重冗余架构，采集的温度数据用于燃烧控制、排气温度保护、机组状态监视，是电站燃机保护回路关键备件。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | IS200VTCCH1CBB |
| 适配系统 | GE Speedtronic Mark VI |
| 输入通道 | 最多 24 通道热电偶输入 |
| 支持热电偶类型 | E、J、K、S、T 型 |
| 毫伏信号范围 | -8 mV ~ +45 mV |
| 接线最大线缆电阻 | 450 Ω |
| 冷端补偿 | 板载双冷结点补偿 |
| 运行环境温度 | -20 ℃ ~ 60 ℃ |
| 板卡状态指示 | RUN、FAULT、DIAG 三路 LED 指示灯 |
| 背板接口 | P1、P2 双 VME 背板连接器 |
| 运行架构 | 兼容单重、TMR 三重冗余控制机架 |
| 应用场景 | 燃气轮机排气温度、轴承温度、燃烧室温度采集 |
常见问题解答 (FAQ)
Q1：IS200VTCCH1CBB 支持热插拔吗？ A：不支持热插拔。Mark VI 系列 VME 架构 I/O 板卡带电插拔极易损伤背板连接器，瞬时冲击电压会直接击穿板卡采集芯片。如果机组无法停机，只有搭建完整 TMR 三重冗余架构，通过无扰切换之后再轮换停机更换单块板卡。现场见过多次强行热插拔直接烧毁背板插槽，维修成本很高。
Q2：这款板卡已经停产，有没有可直接替代型号？ A：原厂已经停止量产 IS200VTCCH1CBB，官方没有硬件引脚完全兼容的升级型号。不建议直接尝试其他系列 I/O 卡替换，通道定义、信号调理电路、背板通讯协议均存在差异。最优方案是采购同型号全新库存备件；长期技改可以评估整套 Mark VI 系统升级方案，工程量较大，需要停机窗口。
Q3：通道频繁报热电偶断线告警，一定是板卡损坏吗？ A：不一定，多数故障在线缆侧。优先排查：热电偶芯线破损、端子氧化松动、线缆长期振动疲劳断线；另外地环路干扰也会触发虚假断线报警。排查方法：将异常通道热电偶换到正常通道测试，如果报警跟随线缆移动，则是传感器 / 线路问题；报警固定在原通道，再判定板卡通道电路故障。
Q4：TMR 三重冗余机架内三块 IS200VTCCH1CBB 固件版本需要一致吗？ A：建议三块板卡固件版本保持一致。版本差异过大，三取中表决运算会持续产生信号偏差报警，系统频繁记录诊断事件。更换备件前，先读取原有两块正常板卡固件版本，尽量采购同固件批次备件；版本不匹配时，在停机窗口期统一刷新固件。
