GE IS200TRPGH1BDD (S1C5029-07) | Mark VI 三冗余跳闸端子板

描述

关键技术规格

产品深度介绍

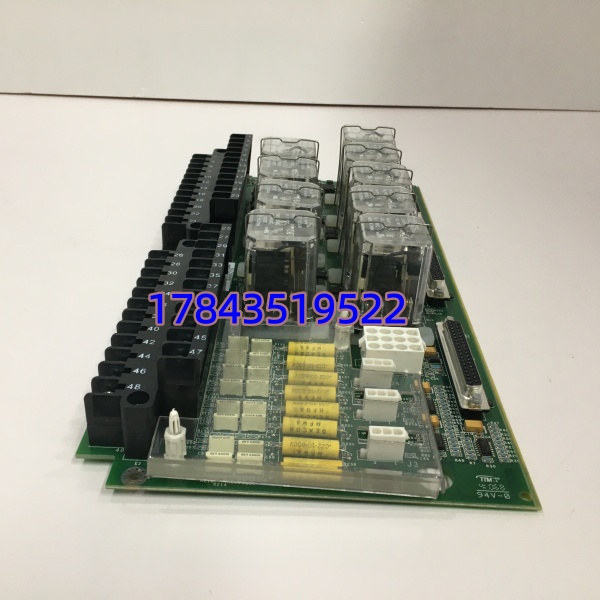

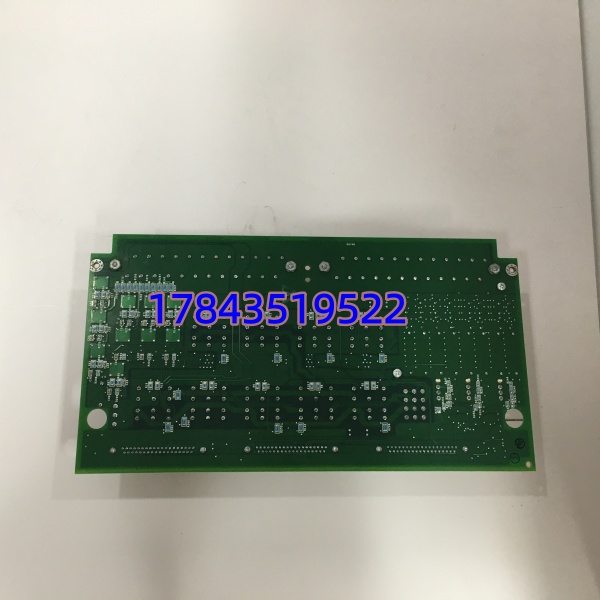

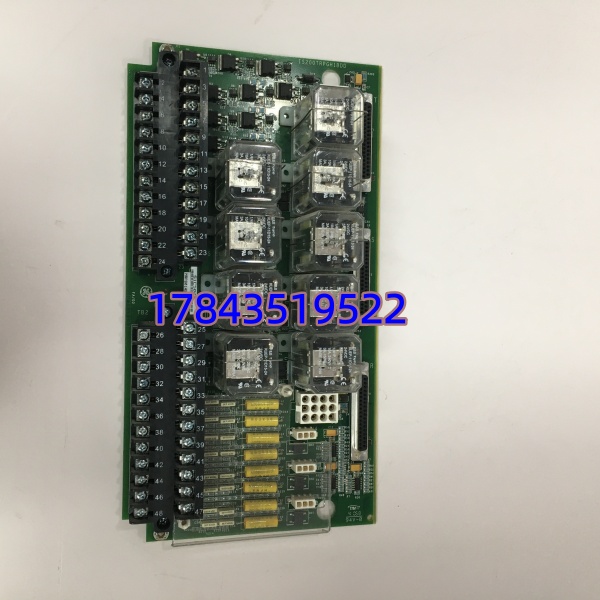

GE IS200TRPGH1BDD（S1C5029-07）是 GE Mark VI/VIe 涡轮控制系统的核心安全保护组件，作为三冗余主跳闸端子板，专门用于燃气轮机、蒸汽轮机的紧急停机保护。模块接收 PTUR/VTUR 保护模块的跳闸指令，通过 9 路磁性继电器驱动 3 路跳闸电磁阀，执行紧急停机动作。

采用三冗余（TMR）架构与 2 取 3（2oo3）表决逻辑，可避免单点故障导致的误跳闸或拒动，确保保护动作的可靠性。板卡集成 8 路火焰探测器接口，实时监测炉膛火焰状态，异常时快速触发保护。工业级宽温设计，适配电厂、石化等严苛工况，是保障大型动力设备安全运行的关键部件。

应用场景与行业案例

工程痛点描述

燃气轮机、蒸汽轮机作为发电与工业动力核心，一旦出现超速、超温、熄火等异常，需在毫秒级触发紧急停机，否则会导致设备严重损坏甚至安全事故。这类系统对保护模块的可靠性、冗余性、响应速度要求极高，单点故障或保护拒动都可能造成灾难性后果。

典型应用场景

1. 电力行业—— 燃气 / 蒸汽轮机发电机组用于火电、联合循环电站涡轮机紧急跳闸系统，监测转速、温度、压力等参数，异常时驱动跳闸电磁阀快速停机，避免飞车或爆燃事故。
2. 石油化工—— 炼化装置驱动涡轮用于炼油厂、化工厂的蒸汽驱动涡轮机，保护涡轮免受超速、振动超标等故障影响，保障连续生产安全。
3. 油气行业—— 天然气压缩机组用于天然气输送压缩站的燃气轮机驱动压缩机，监测燃烧状态与运行参数，熄火或超温时紧急停机，防止爆炸风险。
4. 工业动力—— 大型工厂自备电站为冶金、造纸等大型工厂自备电站的涡轮机组提供安全保护，确保设备故障时快速、可靠停机，减少设备损伤与停产损失。

真实案例

去年 6 月，华东某联合循环电站一台 GE 9F 燃气轮机在运行中出现火焰信号波动，控制系统频繁触发预警。检修人员排查后，确认是 Mark VI 系统中 IS200TRPGH1BDD 跳闸端子板的一路表决回路接触不良，存在保护拒动风险。

该模块为三冗余核心保护部件，原厂订货周期需 8 周，而机组带高负荷运行，长期带故障运行存在重大安全隐患。紧急联系我们，确认有全新原装现货，当天发出，次日送达电站。

工程师更换时严格执行断电、防静电规范，核对板卡版本与表决逻辑参数，上电后系统自检正常，8 路火焰探测器信号稳定，3 路跳闸回路动作可靠。从故障发现到修复完成，全程不到 36 小时，消除了安全隐患，避免了非计划停机损失。
