描述
产品详情
・型号：IS200TRLYH1BGF・品牌：GE・系列：Speedtronic Mark VI
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 部件全称 | IS200TRLYH1BGF Tripled Relay Output Terminal Board |
| 后缀释义 | GF = 镀金触点 + UL94 V-0 阻燃基材 |
| 输出通道 | 12 路独立 SPDT（Form C）机电继电器 |
| 触点额定负载 | 10A@250VAC / 10A@30VDC（阻性负载） |
| 系统架构 | 支持单工、TMR 三重冗余 2oo3 硬件表决 |
| 连接器定义 | JA1 单工模式；JR1/JS1/JT1 用于 TMR 三控制器接入 |
| 诊断能力 | 线圈故障检测、触点指令与反馈比对、熔焊预警 |
| 电气隔离 | 线圈与触点间≥1500VAC 隔离 |
| 工作温度 | 0℃ ~ +60℃ |
| 存储温度 | -30℃ ~ +65℃ |
| 安装规格 | 6U VME 标准板，Mark VI 中央机架专用槽位 |
| 板卡防护 | 整机覆三防涂层，适配电厂机柜环境 |
| 典型尺寸 | 宽 178mm × 高 330mm |

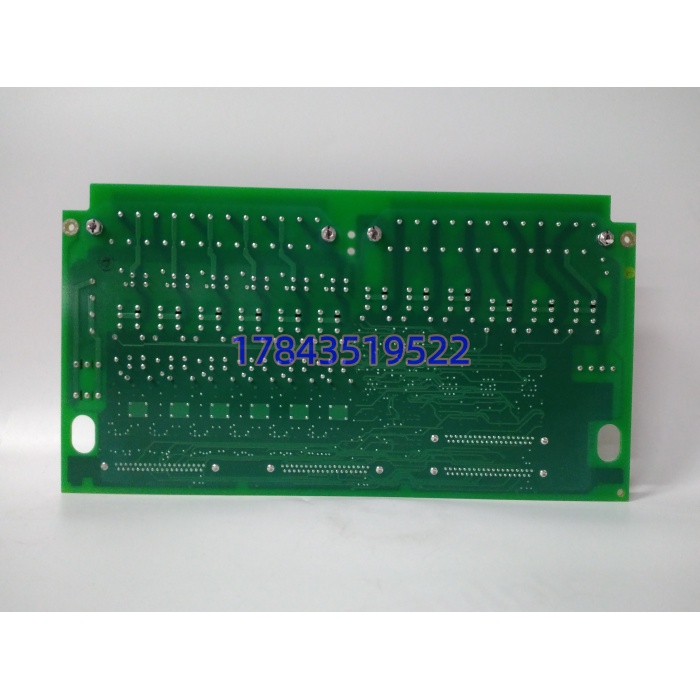

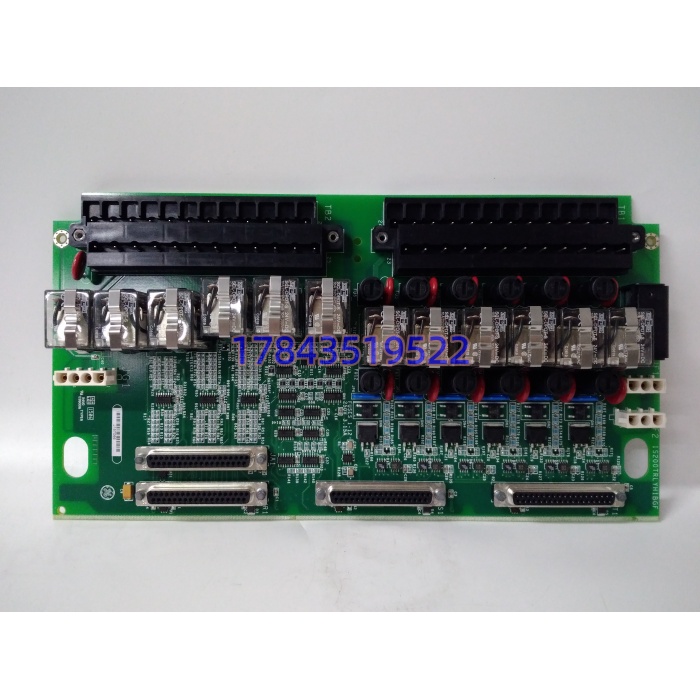

产品介绍
IS200TRLYH1BGF 是 Mark VI 燃气 / 蒸汽轮机控制系统的安全级输出底板，作为控制逻辑到现场跳闸设备的硬件执行单元。TMR 配置下三块同型号板卡分组接收三路独立控制器指令，依靠板载电路完成 2 取 3 表决，避免单点故障造成保护拒动或误动。
坦白讲，很多改造项目容易忽略后缀差异。BGF 镀金触点版本相比普通版本，在高湿、长期停机工况下抗氧化能力更强；同型号不同后缀不建议在 TMR 系统内混用。这块板承载机组 ESD、燃料阀、主汽门等关键回路，继电器触点老化、接触电阻上升是现场最常见故障。
应用场景与行业案例
现场很棘手的一类故障：继电器触点氧化，出现间歇性接触不良，机组具备跳闸条件却无法正常停机，故障复现难度极大，常规巡检很难提前预判。
- 联合循环电厂燃气轮机 Mark VI 机柜，构成燃料切断、超速保护跳闸回路。
- 炼油厂催化烟机、空压机控制系统，TMR 三重化安全联锁输出。
- 分布式能源电站存量机组改造，原有 TRLY 板备件替换。
- 海外电厂汽轮机组维护项目，维持原厂 TMR 架构不改动接线。
真实案例：某 300MW 联合循环电厂燃机，多次出现跳闸指令下发后主燃料阀动作延迟。检修排查确认 IS200TRLYH1BGF 继电器触点氧化，接触电阻超标。利用调停窗口更换全新 BGF 镀金触点版本，回路导通性能恢复。现场工程师总结：跳闸回路继电器板属于最高优先级备件，不建议长期使用维修翻新件。
