描述
键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | IS200TRLYH1BGF |
| 兼容系统 | GE Speedtronic Mark VI/VIe（燃气 / 蒸汽轮机控制） |
| 继电器数量 | 12 路（SPDT 单刀双掷，前 6 路可配置干触点 / 驱动电磁阀） |
| 触点容量 | 10A @ 250VAC / 30VDC（阻性负载），寿命 > 100,000 次 |
| 线圈电压 | 125VDC（标准）/ 24VDC / 115/230VAC（可选，跳线设置） |
| 接口类型 | JA1（单工）/ JR1+JS1+JT1（TMR 三重冗余） |
| 工作温度 | -40°C ~ +70°C |
| 防护等级 | IP20（控制柜内） |
| 尺寸 | 178mm × 330.2mm × 50mm |
| 重量 | 约 0.6kg |
| 认证 | CE、RoHS、Class 1 Division 2（危险区域） |
产品深度介绍

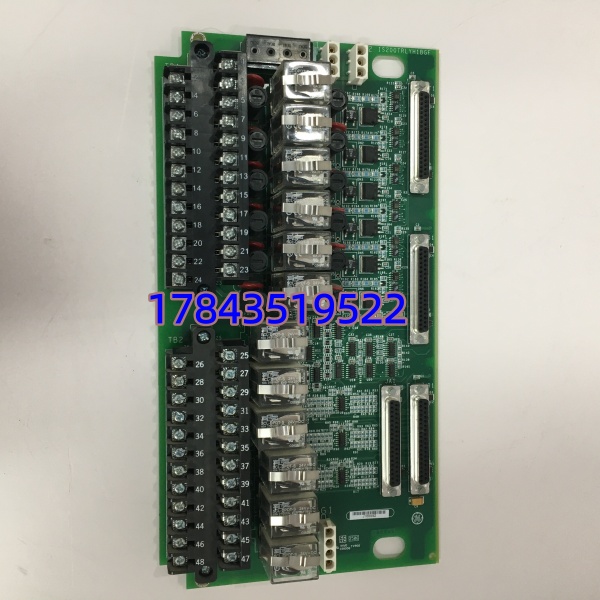

GE IS200TRLYH1BGF 是 GE Speedtronic Mark VI/VIe 涡轮控制系统的高密度继电器端子板，作为系统与现场设备的强电接口，负责将控制器的数字信号转换为可靠的继电器触点动作。12 路独立 SPDT 继电器可直接驱动燃料阀、蒸汽阀执行器、润滑油泵、冷却风机等设备，同时实现紧急停机、超速保护等安全联锁功能。
模块采用工业级密封继电器与加固 PCB 设计，支持热插拔与在线诊断，每通道配独立 LED 状态指示。兼容单工与 TMR 三重冗余架构，适配电厂、炼化、油气等高温、高振动、强电磁干扰环境，是涡轮控制系统的开关执行中枢。
应用场景与行业案例
工程痛点描述
涡轮系统的安全联锁与辅机控制依赖可靠的继电器输出，普通继电器卡易出现触点粘连、接触不良，导致阀门拒动、联锁失效，引发非计划停机。我见过某电厂因继电器卡故障，机组启动时燃料阀无法打开，延误并网造成百万损失。
典型应用场景
- 电力行业 – 燃气 / 蒸汽轮机控制用于火电、联合循环电厂 Mark VIe 系统，驱动燃料阀、蒸汽阀开关，控制油泵 / 风机启停，实现紧急停机与超速保护联锁。
- 石油化工 – 炼化装置涡轮驱动适配炼厂、化工厂燃气轮机驱动压缩机 / 泵，在防爆环境（Class I Div 2）下控制工艺阀门与安全隔离，保障连续生产。
- 油气行业 – 海上平台涡轮发电用于海上采油平台燃气轮机发电系统，抵御盐雾、振动，控制辅机设备与报警回路，确保偏远地区供电稳定。
- 工业驱动 – 大型压缩机 / 风机为冶金、空分行业涡轮驱动设备提供联锁控制，在参数超限时快速切断回路，保护设备安全。
真实案例
案例：某联合循环电厂涡轮联锁故障抢修去年 6 月，南方某联合循环电厂 2 号燃气轮机 Mark VI 系统出现燃料阀拒动，机组无法启动，排查发现原继电器卡触点烧蚀粘连，无法正常吸合。
原厂订货需 4 周，每天发电损失超 40 万元。采购联系我们，当日发出全新原装 IS200TRLYH1BGF 卡件，48 小时送达现场。
更换后，12 路继电器动作正常，燃料阀与联锁回路恢复可靠，机组顺利并网。运维主管说：“这类关键继电器卡绝不能用杂牌，原厂件的触点寿命与抗振性，直接决定机组启停的可靠性。”
