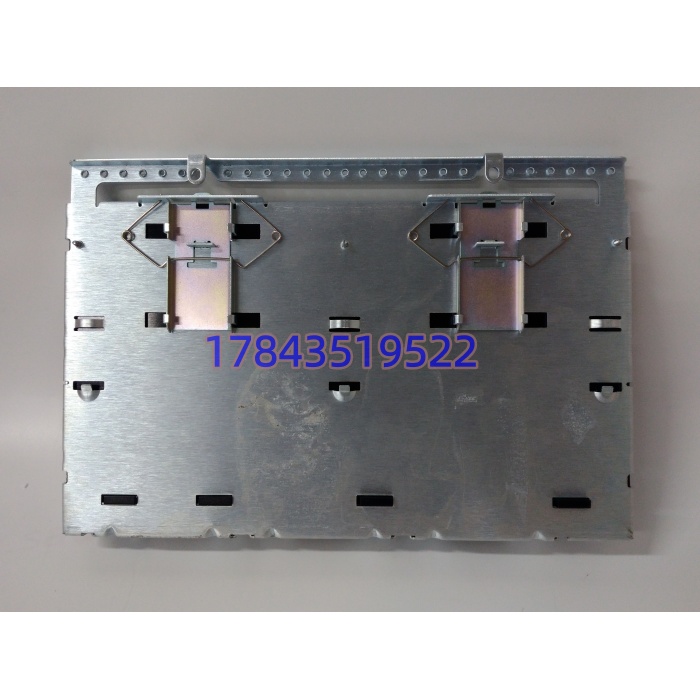

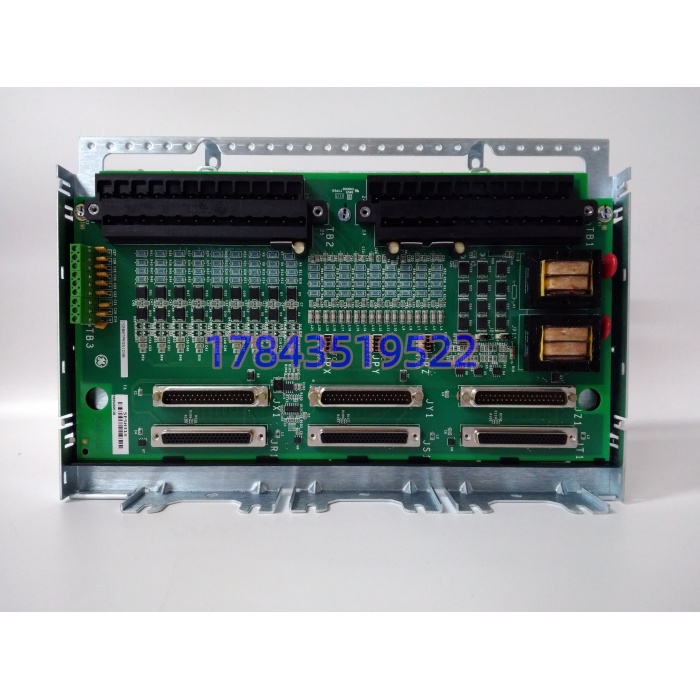

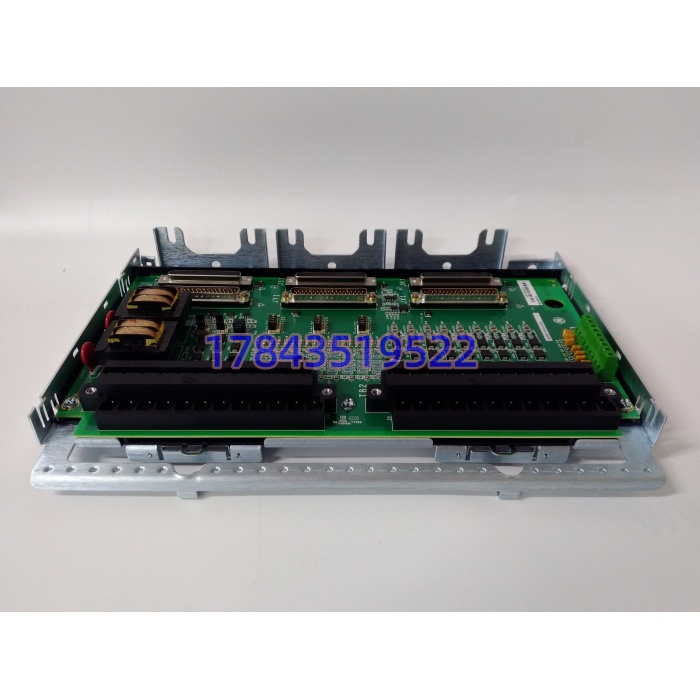

GE IS200TPROS1CBB｜Mark VIe TPROS 涡轮保护端子板
GE IS200TPROS1CBB｜Mark VIe TPROS 涡轮保护端子板 - 图片 2
GE IS200TPROS1CBB｜Mark VIe TPROS 涡轮保护端子板 - 图片 3
GE IS200TPROS1CBB｜Mark VIe TPROS 涡轮保护端子板 - 图片 4

GE IS200TPROS1CBB｜Mark VIe TPROS 涡轮保护端子板

原价为：¥8,767.00。当前价格为：¥6,787.00。

  • 完整型号：IS200TPROS1CBB（端子底板）；IS230TSPRH1C（上层控制板，物料 MRP680538）
  • 品牌：GE Vernova（原 GE 通用电气）
  • 产品系列：Speedtronic Mark VIe 燃气 / 蒸汽轮机 TMR 三冗余控制系统
  • 核心功能：
    • IS200TPROS1CBB：TPROS 现场端子底板，接收转速、热电偶、开关量保护信号，完成信号调理、浪涌抑制，通过高速连接器对接上层 IS230TSPRH1C，向外接现场传感器、电磁阀回路。
    • IS230TSPRH1C MRP680538：TSPRH 处理板，执行燃机保护逻辑、超速保护、联锁运算，和 TPROS 底板组成完整涡轮保护 I/O 单元，支持三取二 TMR 冗余架构。
  • 产品类型：成套保护 I/O 组件（上层处理板 + 下端子底板，成套使用，不可拆分混用其他版本）
  • 关键规格：TMR 三冗余架构；多组 37 芯高速连接器；继电器跳闸输出；内置硬件自诊断；MRP680538 为 IS230TSPRH1C 原厂物料编号。
  • 生命周期状态：硬件原厂停产，关闭全新订单；市场流通仅库存余料、拆机翻新件。
我要购买
分类：

描述

产品详情

・型号：IS200TPROS1CBB；IS230TSPRH1C（MRP680538）・品牌：GE Vernova・系列：Speedtronic Mark VIe 燃机控制系统

规格参数

参数名称 参数详情
成套组成 IS200TPROS1CBB（端子底板）+ IS230TSPRH1C（上层处理板，MRP680538）
系统架构 Mark VIe TMR 三冗余 2oo3 表决保护系统
信号类型 转速 MPU 脉冲、热电偶、DI 开关输入、跳闸继电器输出
对外接口 37‑pin 高速 J 系列连接器、TB 现场接线端子排
诊断能力 断线检测、超量程、板卡故障自检，系统上报故障代码
背板供电 Mark VIe 机架背板 24VDC 供电
工作温度 0℃ ~ +60℃
存放温度 -40℃ ~ +85℃
湿度 5%‑95% RH，无凝露
认证 CE、UL，电站燃气轮机应用等级
停产信息 Mark VIe 老款 TPROS/TSPRH 组件原厂停止生产排产

产品介绍（运维现场视角）

现场最容易踩坑：IS200TPROS1CBB 只是下端子底板，必须搭配 IS230TSPRH1C（MRP680538）上层处理板成套工作。只换底板、或者上层板版本不匹配，会直接报保护 I/O 不匹配、保护回路失效，无法投入 TMR 保护模式。同时注意区分 IS200TPROS1CBB 与 IS200TPROH1CBB，二者底板跳线、连接器定义不同，不能直接互换。MRP680538 是 GE 内部物料号，采购询价需要同时提供板卡型号 + MRP 物料编号，避免错发版本。

这套组件是燃机独立保护通道，超速、温度高、外部跳闸信号全部走这套硬件。即便主控 CPU 故障，该保护单元依旧可以独立完成跳闸动作，属于机组安全停机关键硬件。国内大量联合循环电站、炼化自备燃机在运行 Mark VIe 老系统；板卡服役时间长，容易出现接线回路腐蚀、板内继电器老化故障。备件不宜盲目大批量囤货，结合机组技改计划做库存规划，长期存放的备件建议每年通电做一次老化检查。



应用场景与库存策略

痛点切入：TPROS+TSPRH 整套是燃机硬件保护通道。一旦该组件故障，对应冗余通道退出，系统降级为二重运行，SIL 保护等级下降；多通道同时故障会直接引发非计划跳机。原厂新品断供，海外维修周期长，抢修窗口期非常紧张。

  1. 燃气‑蒸汽联合循环电站 Mark VIe 燃机机组：安全关键 I/O，建议电厂备一套完整成套备件（底板 + 上层板）。
  2. 石化炼化园区自备燃气轮机：多机组厂区，可建立备件共享池，降低单独备货资金压力。
  3. 分布式能源小型燃机装置：年运行时长偏低，可采用供应商寄售代管库存。
  4. 老旧 Mark VIe 平台：同步评估新一代燃机控制系统升级方案，规划大修改造节点。

真实案例某联合循环电厂 #1 燃机 TPROS 通道故障报警，现场仓库仅有 IS200TPROS1CBB 底板，缺少 IS230TSPRH1C（MRP680538）上层板。只更换底板后上电，系统持续报 I/O 模块不兼容，TMR 保护回路无法投入。等待成套备件到货更换，核对 MRP 编号，整套组件上机，下载校验组态后三冗余保护恢复正常。事后设备部明确采购要求：必须完整匹配 IS200TPROS1CBB+IS230TSPRH1C（MRP680538）成套组件，禁止单独采购单块板卡应急。
