产品深度介绍

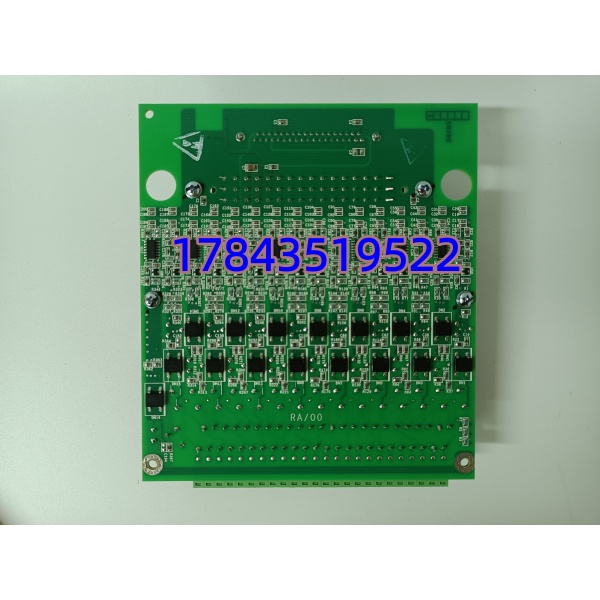

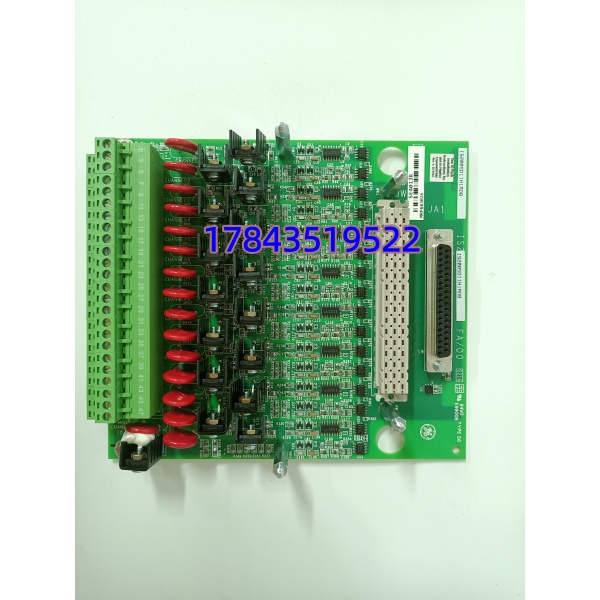

GE IS200SDIIH1ADB 是 Mark VI 涡轮控制系统专用 TBCI 隔离输入端子板，主要配套 VTUR、VCRC、VCC 处理器使用，集中采集现场阀门限位、风机状态、保护开关等干接点信号。板卡内置独立光耦隔离回路，阻断现场强电干扰、地环路电势差，避免前端故障击穿主控 CPU；每一路通道搭配状态指示灯，单通道故障可快速定位。板载输入滤波与浪涌抑制电路，适配电厂高温、粉尘、变频器强干扰机柜工况，单块板可对接两路 DRLY 扩展板拓展采集点数，多用于火电汽机、燃气轮机、发电机组保护联锁回路。整机单工架构，不支持 TMR 三重冗余系统。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整物料号 | IS200SDIIH1ADB / MRP683026 |
| 产品分类 | TBCI 干接点隔离输入端子板 |
| 输入信号类型 | 现场无源干接点 |
| 通道激励电压 | 12–48 VDC 浮动激励母线 |
| 板载隔离方式 | 单通道独立光耦电气隔离 |
| 诊断指示 | 每通道对应 LED 状态指示灯 |
| 背板连接器 | JR1（单工系统）；JR1/JS1/JT1（TMR 冗余机架） |
| 扩展能力 | 可外接 2 块 DRLY 继电器板，扩展至 24 路采集 |
| 适配主控板 | VTUR、VCRC、VCC Mark VI 处理器 |

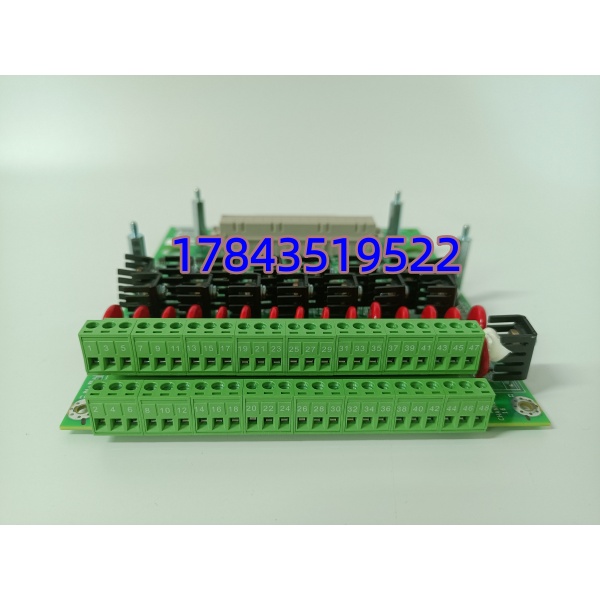

| 端子规格 | 兼容 12 AWG 线缆，可拆卸绿色接线端子 |
| 工作温区 | -30 ℃ ~ +65 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 防护等级 | 板卡背部 IP20，PCB 整机三防涂层 |
| 整机尺寸 | 159 mm × 178 mm × 32 mm |
| 整机重量 | 约 120 g |
| 安装方式 | 19 英寸标准机架卡槽固定式安装 |
| 系统架构限制 | 仅支持单工系统，不可用于 TMR 三冗余机组 |
常见问题解答
Q1：IS200SDIIH1ADB 支持机架热插拔更换吗？
A：不支持热插拔。背板 JR1 排线带电拔插会产生电弧，击穿通道光耦与控制器接口芯片，更换必须整机切断机架供电，静置放电后再操作；机组连续运行工况建议停机窗口期维护。
Q2：IS200SDIIH1ADB 和 IS200SDIIH2ADB 可以直接互换吗？
A：机架安装尺寸一致，但激励电压、通道隔离等级不通用，无法直接替换。IS200SDIIH1ADB 适配 12–48VDC 常规现场干接点，H2 版本适配高压浮动激励母线，混用会出现通道采集失灵，备件替换优先选用同后缀 H1ADB 型号。
Q3：一块 IS200SDIIH1ADB 最多能采集多少路现场干接点？
A：板载基础采集通道，外接 2 块 DRLY 扩展继电器板后，整机最多支持 24 路无源干接点信号采集，满足中小型燃机、汽机联锁点位需求。
Q4：同型号替换后，需要重新下载联锁程序吗？
A：无需重写逻辑程序。仅需核对端子通道接线与原设备完全一致，上电后软件自动识别数字点地址，校验点位状态正常即可投用；若通道接线错位，则需重新调整点位映射。
Q5：全新原装端子板质保周期多久，硬件故障售后流程？
A：整机自发货当日起提供 12 个月硬件质保。质保覆盖原厂光耦、滤波电路、端子回路出厂缺陷；人为静电击穿、过压烧毁、进水腐蚀、私自拆焊不在保修范围。出现通道无信号、持续跳变先提供指示灯照片、软件诊断日志远程排查；确认原厂硬件缺陷后走换新流程。
