描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 处理器 | 600MHz Pentium‑M（带浮点运算） |
| 内存 | 64MB 电池备份 RAM + 64MB 非易失 Flash |
| 执行速度 | 0.069ms / 1000 布尔指令 |
| 通讯接口 | 10/100Mbps 以太网 ×1；RS‑232 ×2；RS‑485 ×1 |
| 支持协议 | Modbus RTU、SNP、Ethernet（TCP/IP） |
| I/O 容量 | 最大 32K 离散点、32K 字模拟量 |
| 编程软件 | Proficy Machine Edition（支持梯形图、ST、FBD、C 语言） |
| 工作温度 | 0°C ~ +50°C（带风扇托盘可达 60°C） |
| 供电 | +5VDC 3.2A；±12VDC 各 0.003A |
| 尺寸（mm） | 166.6 × 39.1 × 177.8 |
| 重量 | 约 0.82kg |
| 兼容性 | 适配 RX7i 机架、兼容 Series 90‑70 I/O 及 VME64 模块 |

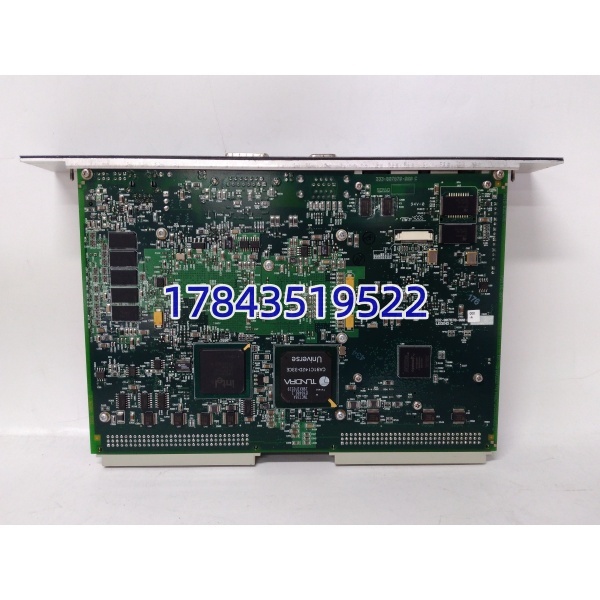

GE IC698CPE030
产品深度介绍
GE IC698CPE030 是PACSystems RX7i 系列的核心 CPU，采用 VME64 工业标准总线架构，专为中大型高可靠性自动化系统设计。搭载 600MHz Pentium‑M 处理器，具备浮点运算能力，可处理复杂闭环控制与算法；64MB RAM+64MB Flash 组合，确保程序、组态与数据断电不丢失。
- 多通讯集成：自带以太网、RS‑232、RS‑485 接口，支持 Modbus RTU、SNP 等协议，无缝对接 HMI、SCADA、第三方设备。
- 大容量 I/O 管控：支持最多 32K 离散点与 32K 模拟量，适配大型流程工厂与复杂机械控制。
- 冗余与扩展：支持双机热备冗余，兼容 90‑70 系列 I/O 及各类 VME 模块，保护旧系统投资。
- 高可靠设计：宽温、抗振动、实时时钟（日漂移≤±2 秒），适配电力、石化、冶金等严苛工况。

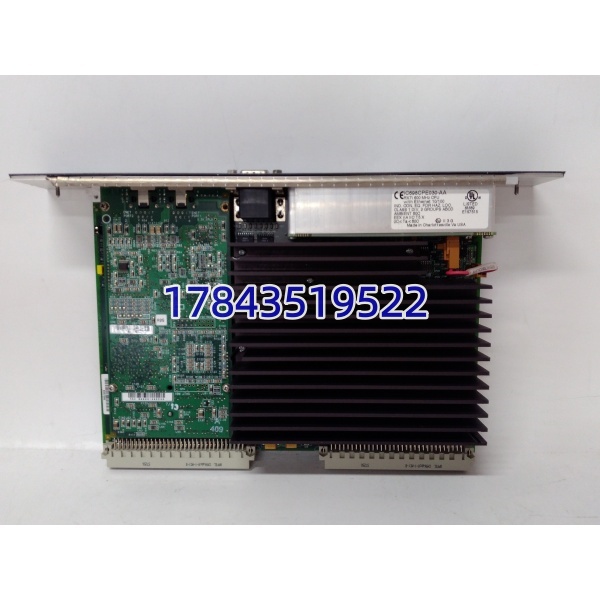

GE IC698CPE030
应用场景与行业案例
工程痛点
大型生产线与流程工业中，老旧 CPU 运算力不足、内存小、通讯接口少，导致程序卡顿、数据丢失、联网困难、扩展受限；系统升级时需兼顾兼容性与冗余能力，避免停产风险。
典型应用场景
- 电力行业 – 电厂 DCS / 辅机控制用于火电、水电厂 RX7i 系统，实现锅炉、汽轮机、发电机辅机的顺序控制、联锁保护与数据采集，支持双机冗余保障供电连续。
- 石油化工 – 炼化装置控制适配精馏塔、反应釜、压缩机等设备的复杂回路控制，支持防爆区域远程监控，宽温抗干扰设计适配高温、高湿、强腐蚀环境。
- 冶金行业 – 高炉 / 轧线自动化高炉本体、热风炉、轧钢线的逻辑控制与数据处理，抗振动、高实时性保障轧线高速连续生产，兼容旧款 90‑70 系统平滑升级。
- 水处理 – 大型污水厂 / 净水厂曝气池、沉淀池、加药系统的过程控制与远程调度，支持多站点联网与冗余，降低运维成本，适配潮湿、腐蚀性环境。
真实案例
案例：某大型炼化厂装置控制系统升级原有装置采用 GE 90‑70 系列 CPU，运行 10 年后出现运算慢、内存不足、通讯频繁中断，无法新增环保监测点。升级采用GE IC698CPE030，保留原有 I/O 机架与接线，直接替换 CPU 并导入程序。
升级后：
- 程序扫描周期缩短 40%，复杂回路控制响应更及时；
- 新增 128 个环保监测点，内存与通讯带宽充足；
- 双机冗余配置，切换时间＜200ms，无生产中断；
- 稳定运行 2 年零故障，避免原厂停产升级损失。

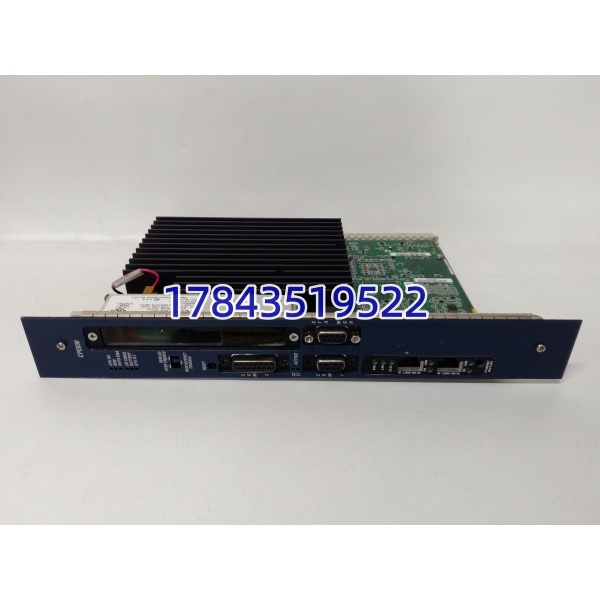

GE IC698CPE030
质量控制流程
- 入库核验核对 GE 原厂序列号、激光防伪标签、型号 IC698CPE030 一致性；PCB 无腐蚀、金手指无氧化、无焊补，外壳完好，原厂资料齐全。
- 上电功能测试接入 RX7i 机架，5VDC 供电自检，指示灯正常；测试以太网 / 串口通讯，连接 HMI 与 I/O 模块，数据交互无误码；连续 24 小时老化，温升≤5℃，运行稳定。
- 电气与时钟测试绝缘电阻＞10MΩ，通讯接口隔离耐压≥1500VAC；实时时钟校准，24 小时漂移＜±2 秒；供电波动 ±10% 时工作正常。
- 固件与兼容性验证固件版本适配 RX7i 系统，兼容 90‑70 I/O 与 VME 模块；导入典型程序块（最大 512 块，单块 128KB），编译下载无报错。
- 最终质检包装质检员逐项签字，防静电袋密封，气泡膜 + 防潮纸箱加固，贴 QC 合格标签与测试报告，保障运输安全。
技术避坑指南
- 型号与系列混淆（CPE030 vs CPE040）
- 问题：误购 IC698CPE040（1.8GHz），虽引脚兼容但固件不匹配，旧程序需重写，成本高。
- 避坑：严格核对型号IC698CPE030，确认 600MHz、64MB 内存；旧系统升级优先同型号替换，减少程序改动。
- 供电不足导致频繁重启
- 问题：RX7i 机架电源老化，5VDC 输出＜3.2A，CPU 重载时重启、程序丢失。
- 避坑：实测机架电源负载能力，确保 5VDC≥3.2A；建议更换工业级冗余电源，减少同槽高功耗模块。
- 程序内存分配错误
- 问题：大程序未合理分配 RAM/Flash，导致下载失败或运行卡顿。
- 避坑：使用 Machine Edition 配置内存，程序优先放 Flash，变量与缓存用 RAM；单程序块≤128KB，总块数≤512。
- 静电损坏与热插拔风险
- 问题：未防静电操作插拔模块，静电击穿芯片；热插拔导致背板总线损坏。
- 避坑：操作前戴防静电手环、防静电垫作业；插拔前断电，禁止热插拔；模块存放于防静电袋。
- 冗余配置不当导致切换失败
- 问题：双机冗余时网络未同步、程序不一致，切换后数据错乱。
- 避坑：冗余 CPU 固件版本一致，程序完全同步；专用冗余网线连接，配置同步周期≤100ms；切换前测试多次，确保无数据丢失。
