描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 处理器 | 600MHz Pentium-M，支持浮点运算 |
| 内存 | 64MB 电池备份 RAM；64MB 非易失 Flash |
| 执行速度 | 0.069ms/1000 条布尔指令 |
| 程序存储 | 最大 512 个程序块，单块最大 128KB |
| 通讯接口 | 2×10/100Mbps 以太网；1×RS232；1×RS485 |
| 支持协议 | SRTP、Modbus TCP、EGD；Modbus RTU、SNP |
| I/O 容量 | 最大 32K 离散点、32K 字模拟量 |
| 背板总线 | VME64 标准，兼容 90-70 系列 I/O |
| 工作温度 | 0℃ ~ +50℃（配风扇托盘可达 60℃） |
| 功耗 / 电流 | +5VDC×3.2A，±12VDC×0.003A |
| 编程软件 | Proficy Machine Edition |
| 编程语言 | 梯形图、结构化文本、功能块图、C 语言 |

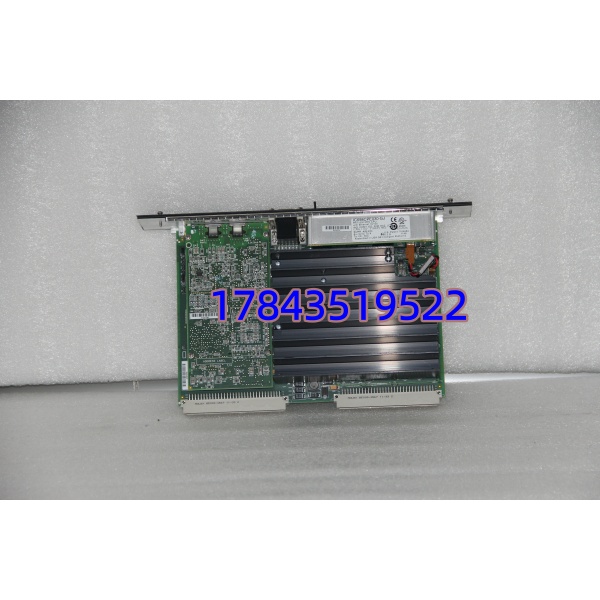

IC698CPE030
产品深度介绍
GE IC698CPE030 是 PACSystems RX7i 平台的核心高性能 CPU 模块，采用 600MHz Pentium-M 处理器，搭载 64MB RAM 与 64MB Flash，适配中大型复杂自动化项目。双以太网口支持冗余通讯与多设备连接，双串口可对接 HMI、SCADA 或第三方设备，满足多协议通讯需求。
其 VME64 标准总线设计是核心优势：全面兼容 90-70 系列 I/O 模块，实现老旧 90-70 系统无缝升级，无需更换现有 I/O，大幅降低改造成本。支持热备冗余配置，满足关键流程高可用性需求，广泛应用于电力、石化、冶金等行业的核心控制环节。

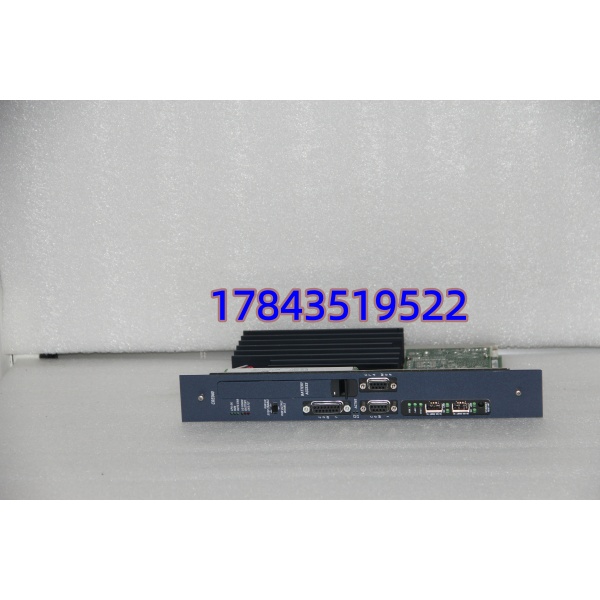

IC698CPE030
应用场景与行业案例
工程痛点
中大型工厂老旧 90-70 PLC 性能不足，无法承载复杂控制逻辑与高速通讯；关键生产线需高可靠冗余控制，避免停机损失；升级预算有限，希望复用现有 I/O 降低成本。
典型应用场景
- 电力行业 – 电站 DCS 主控作为电站核心控制器，管控锅炉、汽轮机、辅机系统，双以太网口实现冗余通讯，保障 24 小时连续运行，避免非计划停机。
- 石油化工 – 炼化装置控制用于炼油厂精馏塔、反应釜等关键装置控制，VME 架构抗干扰能力强，适配高温、粉尘、强电磁干扰环境。
- 冶金行业 – 高炉 / 连铸自动化控制高炉上料、送风系统或连铸机结晶器、拉矫机，高速运算能力满足多工位同步控制需求，提升生产精度。
- 老旧系统升级 – 90-70 迁移项目直接替换 90-70 CPU，复用原有 I/O 模块，保留现场接线，程序小幅修改即可上线，缩短停机改造时间 70%。
真实案例
案例：西北某化工厂 90-70 系统升级去年 6 月，西北某化工厂原 90-70 CPU 老化，运算速度慢、通讯延迟高，无法满足新工艺控制要求，全厂计划升级但预算紧张。
选用 IC698CPE030 替换旧 CPU，复用原有 90-70 I/O 模块，VME 总线直接兼容。升级后，程序执行速度提升 15 倍，双以太网口实现冗余通讯，系统稳定性显著增强。
项目负责人反馈：“原本以为要换整套系统，预算超百万，现在只换 CPU 就解决问题，节省 75% 成本，停机时间仅 1.5 天，不影响生产交付。”
质量控制流程
- 入库验收检测
- 来源追溯：核验原厂序列号、出厂标签及报关单据
- 外观检查：外壳无变形、接口触点无氧化、无划痕
- 附件核对：说明书、保修卡、出厂合格证齐全
- 上机功能测试
- 测试环境：RX7i 原装测试机架，搭配 VME64 背板
- 测试内容：通电自检（LED 状态）、双以太网 / 串口通讯测试、逻辑运算测试、24 小时连续老化测试
- 测试记录：生成测试报告，可提供测试视频
- 电气参数测试
- 绝缘电阻：500V 摇表检测＞10MΩ
- 功耗测试：实测 + 5VDC×3.2A（误差 ±5%）
- 背板电流：符合原厂规格，无异常波动
- 固件 / 程序验证
- 固件版本：读取并记录（常见 V7.0 及以上）
- 配置备份：网络参数、串口配置拍照留存
- 最终质检与包装
- 质检员签字，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 加厚纸箱包装
