描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 插槽数量 | 9 个单宽插槽（1–8 槽 20mm，9 槽 40.6mm 支持双宽模块） |
| 兼容模块 | RX7i CPU、I/O 模块、IC698PSDxxxA 系列电源；Series 90-70 模块 |
| 总线特性 | PCI 高速总线，64 位 / 周期；插槽感应，软件寻址无需 DIP 开关 |
| 电源适配 | 100W/350W 电源；5V DC 最大 20A（100W）/60A（350W） |
| 物理尺寸 | 约 283×320×190mm（高 × 宽 × 深） |
| 工作环境 | 0°C 至 60°C；湿度 5%–95%（无凝露） |
| 防护等级 | IP30；抗振动、抗冲击设计 |
| 认证 | UL、CSA、CE、FCC Part 15 Class A |
| 安装方式 | 背板安装，标准机柜固定 |
| 热插拔 | 冗余配置下支持在线热插拔，更换无需停机 |
产品深度介绍

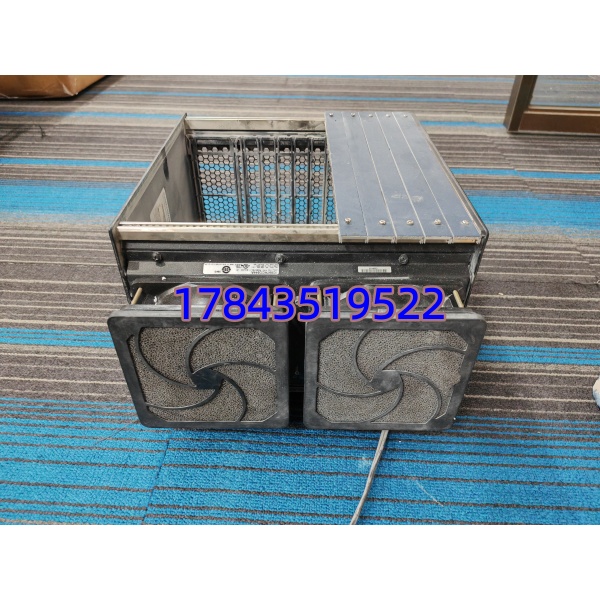

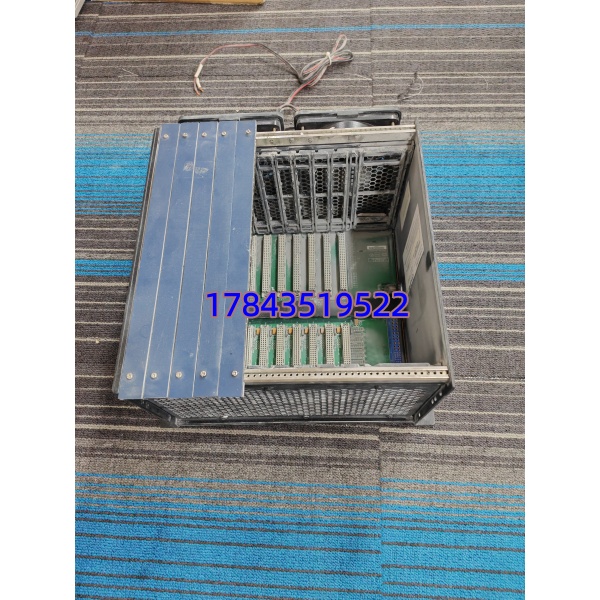

GE IC698CHS009A 是 PACSystems RX7i 平台的标准 9 槽背板机架，为系统提供机械支撑与电气总线连接，是构建 RX7i 控制系统的核心基础单元。
机架采用高强度铝合金材质，具备良好散热与抗振动能力，适配工业恶劣环境。插槽 1–8 为单宽模块位，插槽 9 兼容双宽模块，电源位独立预留，适配 100W 与 350W 电源模块。背板集成高速 PCI 总线，支持 64 位数据传输，配合插槽感应技术，无需跳线即可自动识别模块并完成寻址，简化系统配置。
应用场景与行业案例
工程痛点
大型连续生产场景中，控制系统需高密度 I/O 与高可靠总线支撑，普通机架易因接触不良或散热不足导致系统宕机，且扩展时需重新布线，耗时费力。
典型应用场景
- 石油化工 —DCS 控制系统用于炼化装置的反应釜、精馏塔控制，承载 CPU 与多通道 I/O 模块，保障连续生产稳定。
- 电力行业 — 发电机组控制汽轮机、发电机辅机系统控制，适配冗余电源与 CPU，避免非计划停机。
- 冶金行业 — 高炉自动化高炉高温、粉尘环境下，承载高温 / 压力 I/O 模块，抗振动设计适配恶劣工况。
- 水处理 — 大型 SCADA 系统污水处理厂多站点监控，高密度插槽集成模拟量 / 数字量模块，适配大规模 I/O 需求。
真实案例
某大型钢厂高炉改造项目，原用旧款机架因振动导致模块接触不良，每月突发 2–3 次系统报警，影响生产效率。更换为 IC698CHS009A 机架后，其加固结构与背板总线设计彻底解决接触问题；9 槽位满足新增温度、压力检测模块的扩展需求，无需额外增加机柜，系统连续运行 18 个月无故障，运维成本降低 60%。
