GE IC698CHS009 | Rx7i PAC 系统 9 槽 I/O 机架

• 描述

描述

关键技术规格

参数项	规格信息
槽位数量	9 个 I/O 槽（含电源槽、CPU 槽）
槽位规格	槽 0：电源（61 mm）；槽 1：CPU；槽 1-8：20 mm（单宽）；槽 9：40.6 mm（双宽）
背板特性	插槽感应、软件配置、无 DIP 开关 / 跳线；中断 / 总线授权信号自动级联
兼容模块	Rx7i 全系列 CPU/I/O、Series 90-70 I/O、VME 模块
电源支持	100 W / 350 W Rx7i 电源模块
电流容量	100 W：20 A@5 VDC、1 A@-12 VDC；350 W：60 A@5 VDC、4 A@-12 VDC
安装方式	后安装式（Rear Mount）
尺寸（高 × 宽 × 深）	283 mm × 320 mm × 184 mm
工作温度	-20°C ~ +60°C
材质 / 重量	铝合金 / 约 4 kg

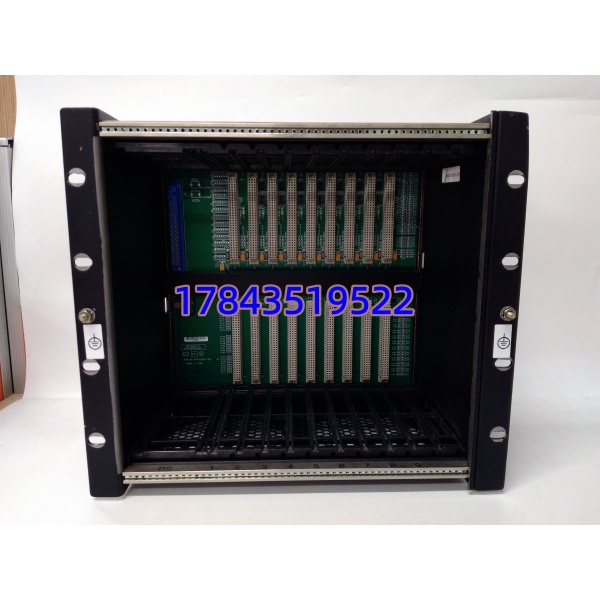

GE IC698CHS009

产品深度介绍

GE IC698CHS009 是 GE Fanuc 为 Rx7i PACSystem 设计的 9 槽高性能 I/O 机架，属于系统核心安装载体，用于集中部署 CPU、电源及各类 I/O 模块。

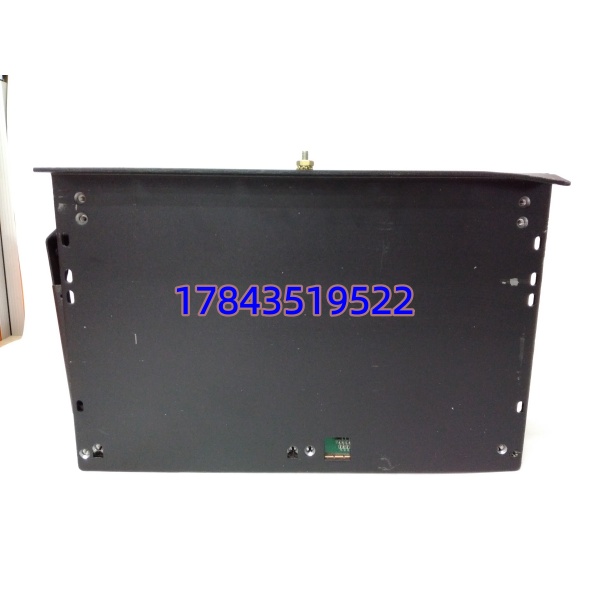

GE IC698CHS009

应用场景与行业案例

工程痛点

连续生产行业的 DCS/PAC 系统，常因机架老化、背板接触不良或槽位不足导致停机，每次故障都会造成高额损失。

典型应用场景

1. 电力行业 – 发电厂 DCS 系统用于发电机组控制机柜，安装 Rx7i CPU、模拟量 / 数字量 I/O 模块，监测温度、压力、流量等参数，保障发电稳定。
2. 石油化工 – 过程控制车间部署于精馏塔、反应釜控制系统，容纳多通道 I/O 模块，实现对化工流程的精准控制，减少非计划停机。
3. 冶金行业 – 高炉自动化系统适配高温、高粉尘环境，作为高炉控制核心机架，安装 CPU 与温度 / 压力 I/O 模块，保障高炉连续运行。
4. 水处理 – 污水厂 SCADA 系统用于曝气控制、加药系统机柜，集成远程 I/O 模块，实现水质参数实时监测与设备自动控制。
5. 智能制造 – 大型设备控制站部署于钢化炉、大型机床控制柜，容纳运动控制、温度控制模块，保障设备高精度运行。

真实案例

去年 9 月，华东某化工园区的 DCS 系统机架突发背板故障，CPU 频繁离线，生产线面临停机风险。原厂调货需 4 周，停产损失预估每日超 50 万元。我们提供现货 IC698CHS009，24 小时内送达现场。工程师更换机架、迁移模块后，系统一次上电运行正常，全程仅耗时 4 小时，避免了巨额停产损失。该企业后续采购 2 台同型号机架作为备用件，消除了关键设备单点故障风险。

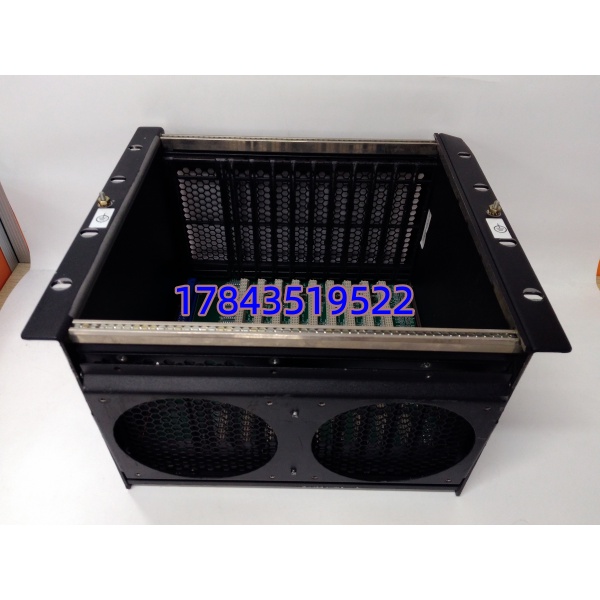

GE IC698CHS009

核心卖点与差异化

• 智能免配置背板：插槽自动感应、软件识别地址，无需跳线，现场配置时间缩短 80%。
• 全平台兼容：同时支持 Rx7i、90-70、VME 三类模块，旧系统升级无需更换背板，降低改造成本。
• 宽温高可靠：-20°C~+60°C 稳定运行，铝合金材质抗振动、抗腐蚀，适配恶劣工况。
• 双电源适配：兼容 100W/350W 电源，可根据模块数量灵活选择，避免电源冗余浪费。
• 原装质保：全新原装，12 个月质保，出厂全功能测试，提供测试报告与溯源文件。

质量检测流程

1. 入库验收检测
   • 来源追溯：核验原厂装箱单、序列号，美国原厂生产；
   • 外观检查：铝合金机架无变形、无划痕、无氧化，背板针脚无弯曲；
   • 附件核对：含安装手册、合格证、防静电袋。
2. 背板功能测试
   • 测试环境：Rx7i 原厂测试机架，搭载 IC698CPE020 CPU；
   • 测试内容：
     • 插槽感应测试：所有槽位识别正常；
     • 总线通讯测试：J2 接口通讯速率达标；
     • 电源负载测试：100W/350W 电源供电稳定，无压降；
   • 测试记录：生成电压、阻抗、通讯速率测试报告。
3. 电气参数测试
   • 绝缘电阻：500V 摇表测试，背板对地绝缘电阻 > 10MΩ；
   • 接地连续性：机架接地端子与背板地导通正常；
   • 耐压测试：无击穿、无漏电。
4. 最终质检与包装
   • 质检员签字确认，粘贴 QC 合格标签；
   • 背板装入防静电袋，机架用气泡膜包裹，纸箱加固包装；
   • 随货附测试报告、溯源文件、质保卡。

技术避坑指南

1. 模块混装风险
   • 问题：Rx7i 与 90-70 模块混装时，可能出现总线冲突；
   • 避坑：槽 1-8 优先安装 Rx7i 单宽模块，槽 9 安装双宽模块；90-70 模块集中安装在后部槽位，避免与高速模块相邻。
2. 电源容量不足
   • 问题：机架满配模块时，100W 电源过载，导致 CPU 重启；
   • 避坑：
     • 满配（≥6 个模块）优先选 350W 电源；
     • 计算总功耗，预留 20% 余量；
   • 案例：某项目 10 槽机架装 8 个 I/O 模块，100W 电源频繁保护，更换 350W 电源后恢复正常。
3. 静电击穿背板
   • 问题：冬季干燥环境，未做防静电措施，插拔模块时静电击穿背板芯片；
   • 避坑：
     • 全程佩戴防静电手环，在防静电垫上操作；
     • 模块插拔前先接触机架接地端释放静电；
   • 警示：曾有工程师未做防护，导致背板损坏，维修费用超 2000 元。
4. 背板针脚变形
   • 问题：安装模块时用力不均，导致背板连接器针脚弯曲，接触不良；
   • 避坑：
     • 模块对准插槽后均匀用力推入，禁止单侧按压；
     • 安装前检查背板针脚，发现弯曲及时校正；
   • 技巧：安装时先将模块底部对齐，再平稳推入，避免硬插。
