描述
关键技术规格
| 参数项目 | 参数指标 |
|---|---|
| 通道数量 | 32 路数字量输入 |
| 信号类型 | 24 V DC 灌电流（Sink）输入 |
| 输入阈值 | 导通≥15 V DC，断开≤5 V DC |
| 分组隔离 | 4 组 ×8 通道，组间光电隔离 |
| 背板总线 | 90-70 PLC 背板总线 |
| 背板功耗 | 最大 3.8 W |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 响应延时 | 典型 5 ms 输入滤波 |
| 适配机架 | IC697 系列 90-70 标准机架 |
| 安装规格 | 占用机架单个插槽 |
产品深度介绍

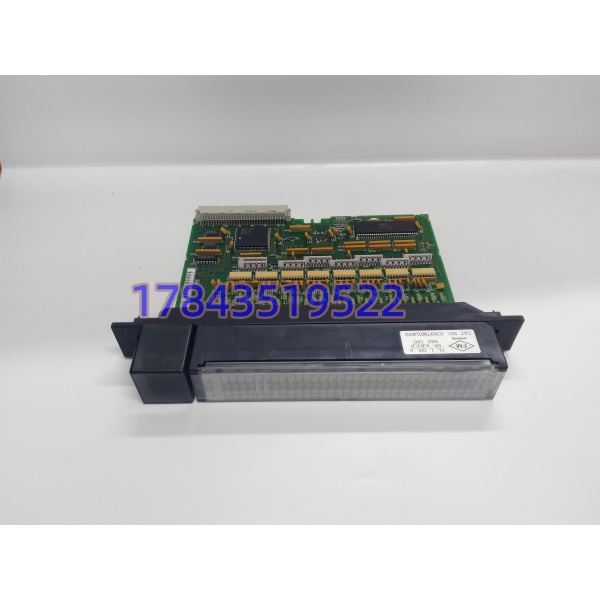

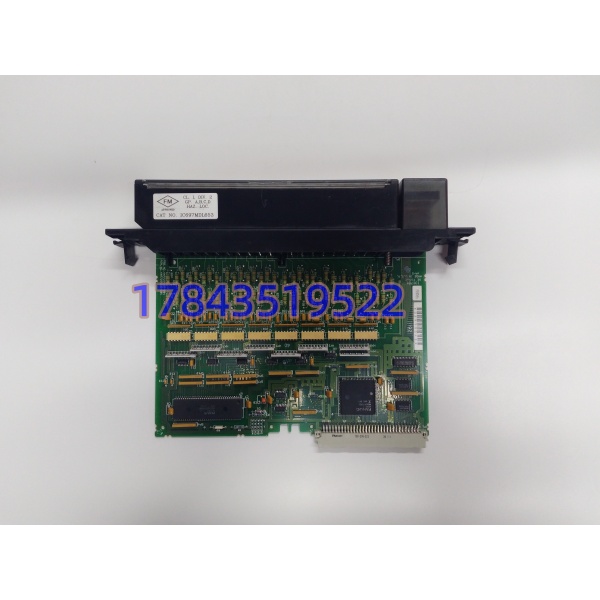

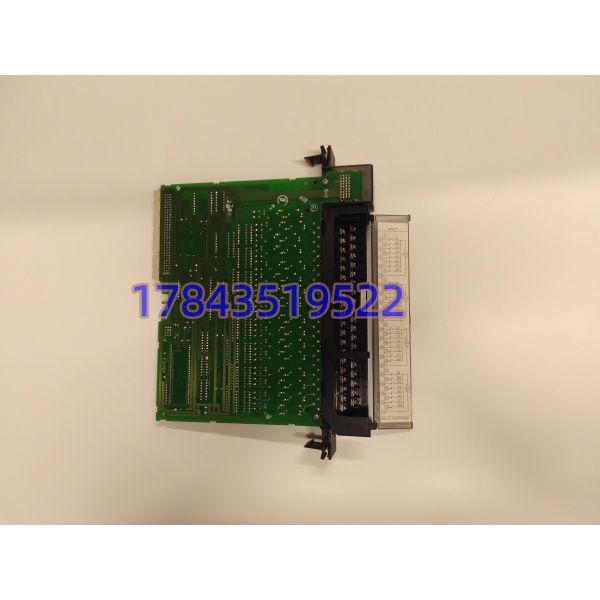

IC697MDL653 是 GE Fanuc Series 90-70 平台标准 32 点数字量输入模块，用于采集现场限位开关、继电器触点、NPN 型接近开关等 24V 直流开关信号。模块内部按 4 组 8 通道分组光电隔离，抑制现场不同回路之间干扰窜扰。
模块广泛搭载于火电、冶金、水处理存量 90-70 控制系统，负责设备状态反馈、阀门位置信号采集。一旦通道损坏，现场设备反馈信号丢失，影响联锁逻辑判断。新项目早已淘汰 90-70 平台，市场需求集中在老旧装置故障应急替换。
应用场景与行业痛点
国内大量服役十五年以上的生产线仍在使用 GE 90-70 PLC。原厂停止生产 IC697MDL653，无法下达新采购订单。模块故障后，部分设备反馈信号缺失，运维人员只能就地人工确认设备状态，提升误联锁风险。
典型应用场景：
- 火力发电厂 – 除灰、化水辅控系统 泵运行反馈、阀门开到位 / 关到位限位信号采集。
- 冶金行业 – 烧结、高炉辅机控制系统 皮带跑偏、料位开关、风机状态开关量采集。
- 市政大型水处理厂 – 污水、净水自控系统 格栅、刮泥机、加药设备状态反馈采集。
- 油气储运 – 泵站、罐区辅机监控系统 紧急切断阀位置、泵机组运行状态监测。
真实案例： 华北某钢铁烧结厂 90-70 系统一块 IC697MDL653 出现 8 个通道持续无信号反馈，多条皮带限位信号失效。原厂无现货，维修周期预估 3 个月。运维采购现货模块，利用月度停机窗口完成更换，全部设备反馈信号恢复。工厂随后梳理全部稀缺 90-70 I/O 型号，建立备件储备。
质检流程（质量透明化）
- 入库验收检测 核对完整型号 IC697MDL653、序列号与原厂标签；PCB 无腐蚀、无维修焊接痕迹；接线端子卡扣完好。
- 上机功能测试 搭建 GE 90-70 测试机架；使用 24V 直流电源逐通道模拟通断信号；PLC 程序读取点位状态，验证输入响应；连续 24 小时通电老化，可提供测试截图。
- 电气参数检测 使用 Fluke 仪表核查回路导通、隔离性能，排查隐性硬件故障。
- 硬件版本核验 登记模块硬件版本，确认与现场 CPU 固件兼容区间。
- 终检与包装 质检员复核全部测试项；独立防静电袋密封，气泡膜防护，粘贴 QC 合格标签发出。
