描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 完整型号 | IC697CPX772，同系列冗余款 IC697CGR772 不可直接互换 |
| 核心处理器 | 80486DX4，主频 96 MHz 32 位运算芯片 |
| 逻辑执行速度 | 布尔指令 0.4 μs / 条，支持完整 32 位浮点运算 |
| 存储配置 | 512 KB 电池备份 CMOS RAM，256 KB 非易失闪存 |
| 配套备份电池 | IC697ACC701 锂电池，断电保存程序、RTC 时钟 |
| I/O 扩展上限 | 2048 点离散量 DI/DO，8000 字模拟量 AI/AO |
| 串行通讯接口 | 1 路 RJ11 RS232 编程口、2 路隔离 RS485 总线口 |
| 支持通讯协议 | SNP、SNPX、Modbus RTU、Genius 总线协议 |

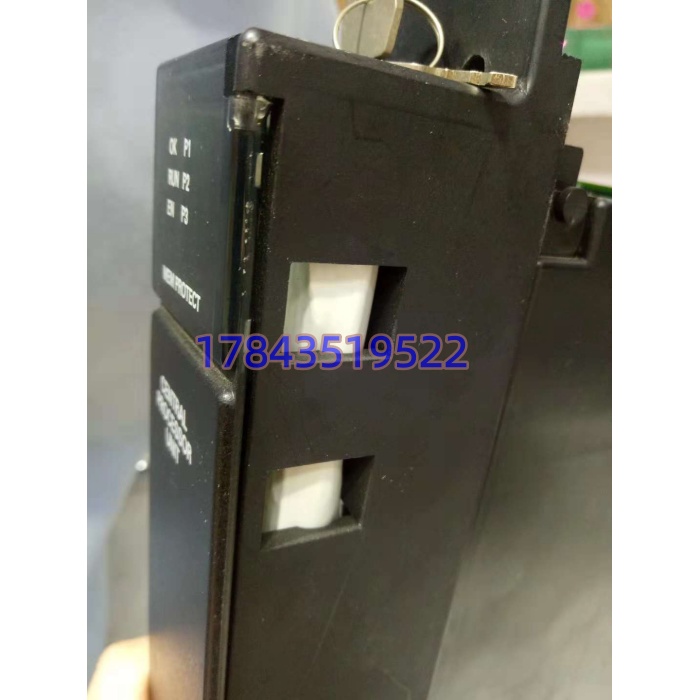

| 前面板配置 | 三档运行 / 停止 / 编程开关、7 路状态 LED、程序锁钥匙 |
| 实时时钟 RTC | 电池供电，日时间误差≤±3.5 秒 |
| 运行供电 | 背板 5 VDC 取电，整机典型功耗 11 W |
| 工作温区 | 0 ℃ ~ +60 ℃ 机柜稳定运行；-40 ℃ ~ +70 ℃存储 |
| 绝缘耐压 | 500 VAC 通道对地绝缘，绝缘阻值＞10 MΩ |
| 机架适配 | 全系列 IC697CHS 标准 VME 背板，单槽位占用 |
| MTBF 参考 | ≥ 68,000 小时（原厂实验室标定） |
| 配套编程软件 | VersaPro、Windows 版 Logicmaster V2.0 以上 |
产品深度介绍
IC697CPX772 是 GE 90-70 系列中型项目主力 CPU，广泛应用于火电辅控、冶金轧线、油气输送、大型水处理成套自控系统，作为整套 PLC 机架的运算核心，完成联锁逻辑、闭环调节、故障时序记录、多设备数据交互全流程控制。单槽紧凑设计不浪费机架插槽，内置大容量闪存无需额外存储卡，断电依靠备用电池完整留存程序、配方参数与系统时间；三路独立串口可同时对接上位 HMI、变频器、第三方仪表，无需额外加装通讯协处理器。硬件自带多级 EMC 滤波，适配大功率电机、变频器密集的强电磁厂房；支持在线下载程序、固件升级，无需整机停机，大幅缩短产线调试与备件更换工时。该型号无原生热备功能，冗余控制场景需选用 IC697CGR772 专用热备 CPU。
常见问题解答
- 问：现场旧 CPU 是 IC697CPU731，直接换 IC697CPX772 插背板能用吗？答：插槽物理兼容，但底层固件、内存寻址逻辑差异大。直接替换会出现 I/O 扫描报错、通讯端口失联，上机前记录原机架固件版本，我们可匹配对应固件刷写；更换后重新上传完整工程，逐机架扫描 I/O 点位校验。
- 问：IC697CPX772 支持机架带电热插拔更换吗？答：硬件插槽物理可热插拔，但 CPU 为主控核心，带电拔出会直接中断全部逻辑运算、所有 I/O 输出归零，整条产线停机。规范操作必须整机断电、释放背板残余电压后再拆装。
- 问：模块配套锂电池没电，会出现哪些故障现象？答：上电 CPU 报电池低电压告警；断电重启后梯形图、模拟量参数全部清空；系统时间跳回出厂初始值，故障日志时序错乱，严重时 CPU 无法进入运行模式。建议每 4–5 年计划性更换 IC697ACC701 电池。
- 问：IC697CPX772 和 IC697CGR772 能互相替换做双机热备吗？答：不能。IC697CGR772 内置专用同步总线，支持主备无扰切换；IC697CPX772 无冗余同步电路，仅能单机独立运行，冗余系统必须采购 CGR 后缀型号。
- 问：怎么确认发货是全新原装，不是翻新维修主控？答：每块 CPU 带机身唯一序列号、原厂外包装合格证，入库核验 PCB 无维修动焊、背板金手指无氧化磨损。出库搭建完整 90-70 测试机架，连续 24 小时跑逻辑扫描、串口通讯全功能测试，附带纸质检测报告，可远程通电视频验货。
- 问：质保周期多久，现场误接高压烧毁主板能否保修？答：标准整机质保 12 个月，质保仅覆盖元器件原生故障。背板供电浪涌、静电击穿、接线短路造成主控烧毁不在质保范围，可提供付费维修；配套远程协助工程下装、通讯端口组态调试。
品控检测流程简述
- 入库核验：核对原厂序列号、外箱铭牌，检查面板开关无卡顿、金手指无腐蚀、电路板无维修焊点；
- 真机带载测试：搭建 90-70 标准机架，挂载数字 / 模拟 I/O 模块，24 小时连续逻辑扫描，同时三路串口循环读写 Modbus 点位，记录运行温升；
- 电气检测：500 V 摇表完成背板、串口对地绝缘测试，校验 RTC 时钟精度、电池备份回路；
- 固件归档：读取并记录当前固件版本，拍摄背板金手指、前面板开关微距照片留档；
- 出库防护：工业防静电袋真空密封，加厚防震纸箱，粘贴 QC 合格防撕标签，随货附带整机测试报告。
