描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | IC697BEM713 |
| 适配系统 | GE Series 90‑70 PLC CPU 机架 |
| 总线类型 | Genius I/O 串行总线（Genius Bus） |
| 总线拓扑 | 总线型，推荐屏蔽双绞线 |
| 最大节点数量 | 单总线最多 32 台 Genius 远程 I/O 单元 |
| 总线最大距离 | 无中继总长 2000 m |
| 传输速率 | 153.6 kbps |
| 供电来源 | PLC 背板 5 VDC 供电 |
| 背板功耗 | 0.7 A @5 VDC |
| 诊断功能 | 节点失联报警、总线短路检测、LED 状态指示 |
| 配套软件 | Logicmaster 90 / Proficy Machine Edition |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 安装方式 | Series90‑70 标准插槽机架直插 |
产品深度介绍

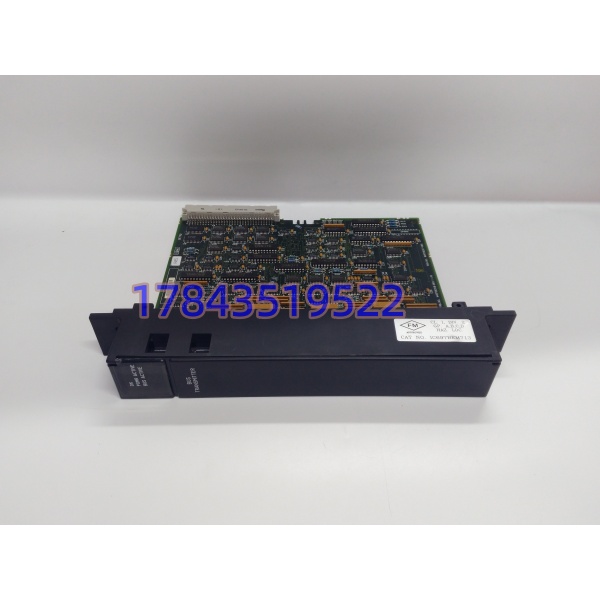

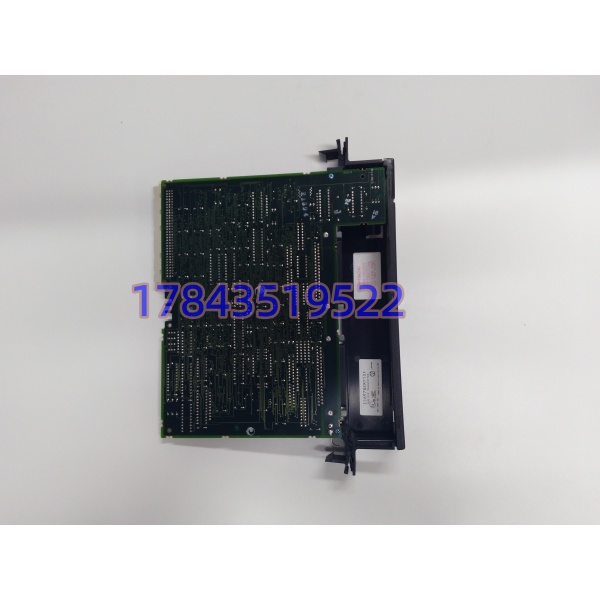

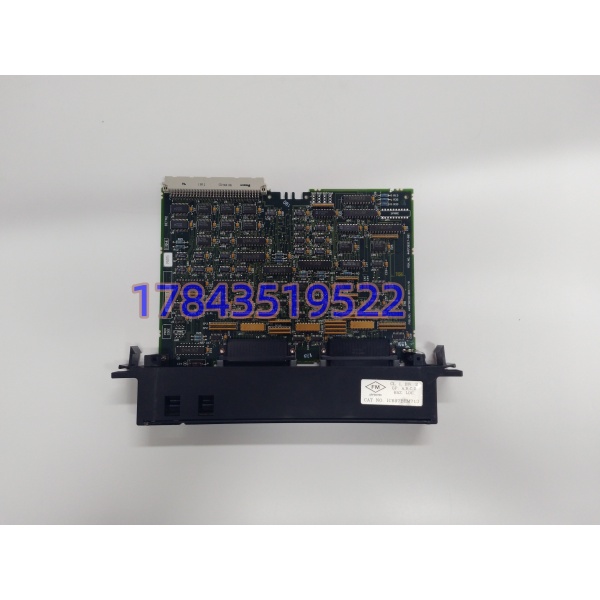

IC697BEM713 是 GE 90‑70 PLC 专用 Genius 总线主站模块。很多老装置现场 I/O 点位分散，不适合大量电缆直接拉回中控机架，通过 Genius 总线搭建远程 I/O 网络，远端布置 Genius 分站采集信号，依靠双绞线将数据汇总至主控 CPU。
模块负责总线轮询、故障诊断与数据交换，一旦硬件失效，整条 Genius 总线下所有远程测点、输出执行机构全部失联。国内大量火电、冶金、水处理老机组仍在运行 90‑70 系统，整套硬件升级改造工程量大，现货通讯模块是停机抢修首选方案。
应用场景与行业案例
老旧 GE 90‑70 控制系统运维普遍面临同一个难题：Genius 远程 I/O 网络覆盖面广，通讯主站模块故障会造成成片现场信号丢失。全线改造需要长时间停机，多数工厂优先采购同型号备件维持装置持续运行。
典型应用场景：
- 火力发电 – 电厂辅机程控系统 除灰、化水、输煤远程分站，依靠 Genius 总线采集阀门反馈、电机状态信号。
- 冶金行业 – 高炉、烧结辅控系统 厂区范围大，远程 I/O 分站分散布置，减少控制柜之间电缆敷设总量。
- 水处理行业 – 大型市政污水厂、泵站群自控系统 曝气池、加药间远距离 Genius I/O 网络。
- 水泥建材行业 – 生产线辅传动控制系统 原料输送、窑炉配套远程信号采集。
