GE IC697ALG230 | 90-70 系列模拟量输入模块 现货工控备件

描述

关键技术规格

IC697ALG230

产品深度介绍

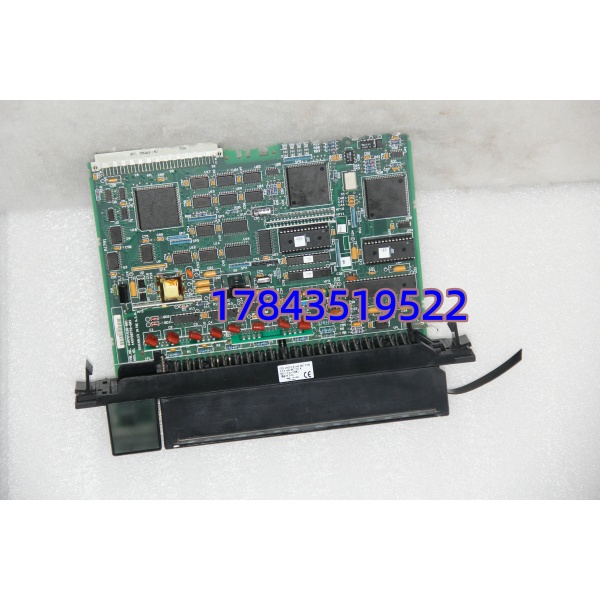

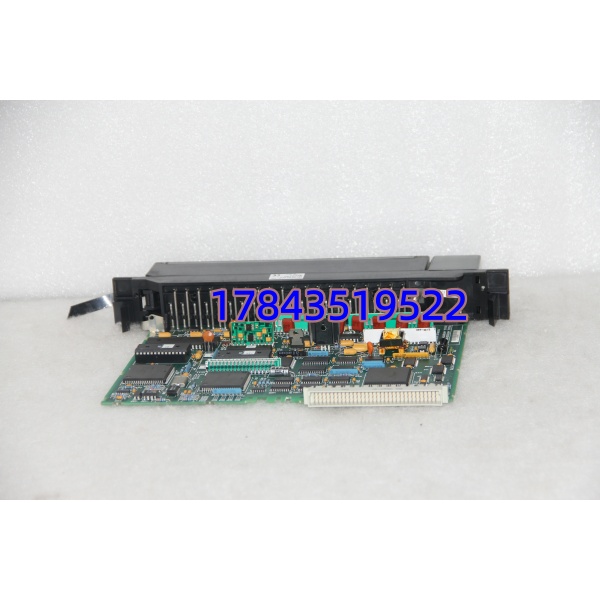

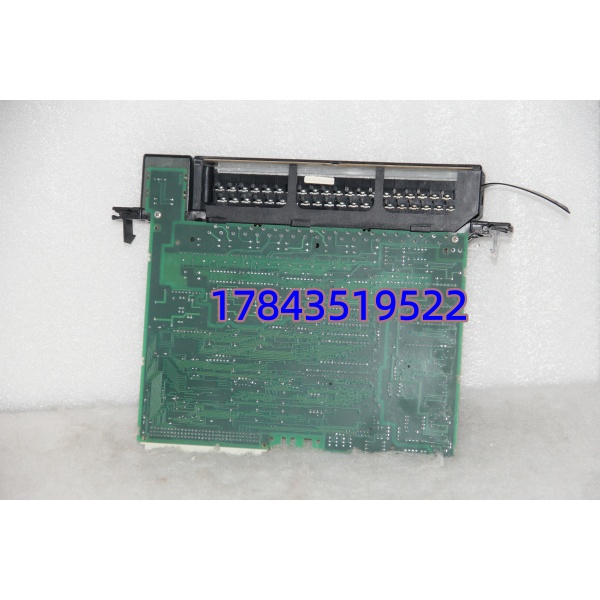

IC697ALG230 是 GE Fanuc 90-70 大型 PLC 平台专用高密度模拟量输入模块，多用于大型工艺装置的连续参数采集。模块支持工业通用电压与电流两类信号，单路独立隔离结构，可削弱现场变频器、动力线缆带来的耦合干扰。板载采样电路稳定，适配长期连续运行工况，组态方式简单，可直接兼容原有 90-70 系统程序逻辑，老旧装置备件更换适配性良好。

IC697ALG230

应用场景与行业痛点

长期运行的大型化工厂、电厂、冶金装置大量在用 90-70 系统，模拟量模块老化漂移、通道损坏十分常见。整套 DCS 或 PLC 改造预算高昂、停机周期受限，原位更换同型号模块，是控制成本、缩短检修时长的务实方案。

典型应用场景

1. 石油化工反应釜压力、温度、液位等工艺模拟信号集中采集，保障连续化生产参数监测。
2. 火力发电锅炉系统辅机仪表信号采集，用于负荷调节与运行状态监视。
3. 冶金重工加热炉、轧制设备温度与流量信号采集，适应高温高粉尘现场环境。
4. 大型水处理全厂集中式中控系统模拟量汇总，满足工艺调节与数据记录需求。

真实案例

北方某大型煤化工装置全套采用 GE 90-70 控制系统，多年运行后多块模拟量模块出现数据跳变、通道失效。全厂大修窗口期短，不允许整体更换控制系统。现场采用现货 IC697ALG230 逐块对位替换，接线定义完全匹配，无需修改程序与回路接线。单块模块更换调试仅需半小时，更换后模拟数据稳定，波动范围明显降低，装置自控投用率恢复正常。

质量透明化检测流程

1. 入库验收检测核验原厂标签、序列号，检查面板与金手指无磨损、无腐蚀、无拆解维修痕迹。
2. 上机功能测试接入 GE 90-70 专属测试机架，逐通道加载标准模拟信号，核对采集数值精度，24 小时通电老化测试。
3. 电气参数测试使用福禄克检测绝缘阻值、回路负载，确认隔离电路完好，无漏电、串扰问题。
4. 固件配置核验记录硬件版本信息，保存测试截图与参数记录，方便现场工程师对照配置。
5. 密封打包防静电独立封装，加厚缓冲包装，粘贴质检合格标签，可同步提供检测资料。

技术避坑指南

1. 硬件系列不混用IC697 系列专属 90-70 平台，不可混用至 90-30 机架，版型与背板定义完全不同，错插无法上电且会损坏硬件。
2. 量程拨码核对模块依靠板载拨码切换电压 / 电流模式，更换前务必拍照留存旧模块拨码位置，避免量程设置错误导致数据异常。
3. 隔离回路布线单通道隔离设计，每路仪表屏蔽层建议单端接地，多点接地容易引入工频干扰。
4. 系统背板负载90-70 机架功耗容量有限，新增或替换模块时，统一核算背板总电流，防止电源长期过载。
5. 静电防护大型机架内部空间紧凑，冬季干燥环境静电风险高，插拔模块必须佩戴防静电手环，防止芯片静电击穿。
